| 查看: 4297 | 回复: 6 | ||
[求助]
45钢热处理 金相异常 已有3人参与
|
|

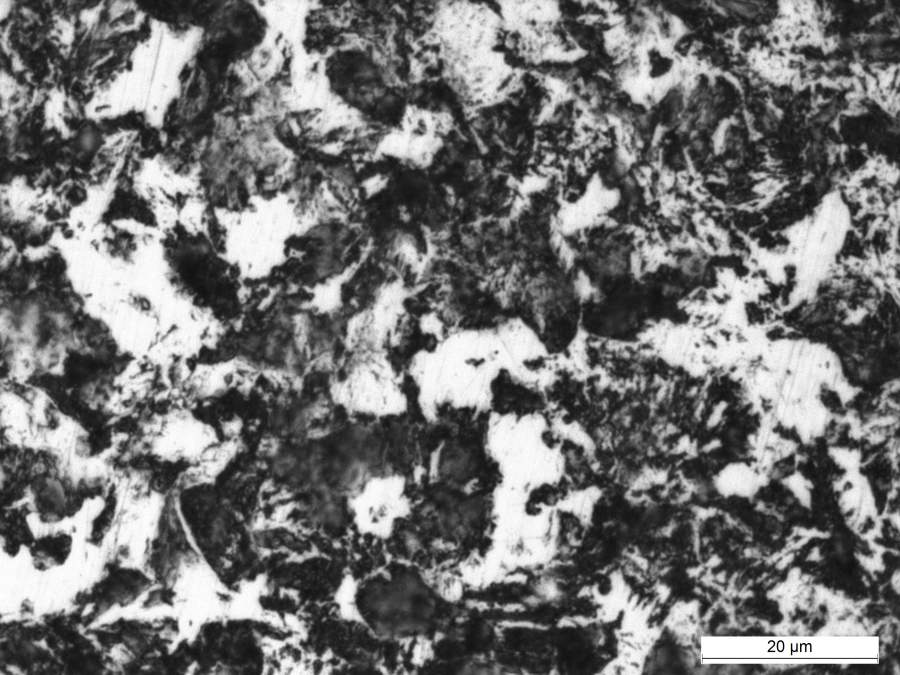

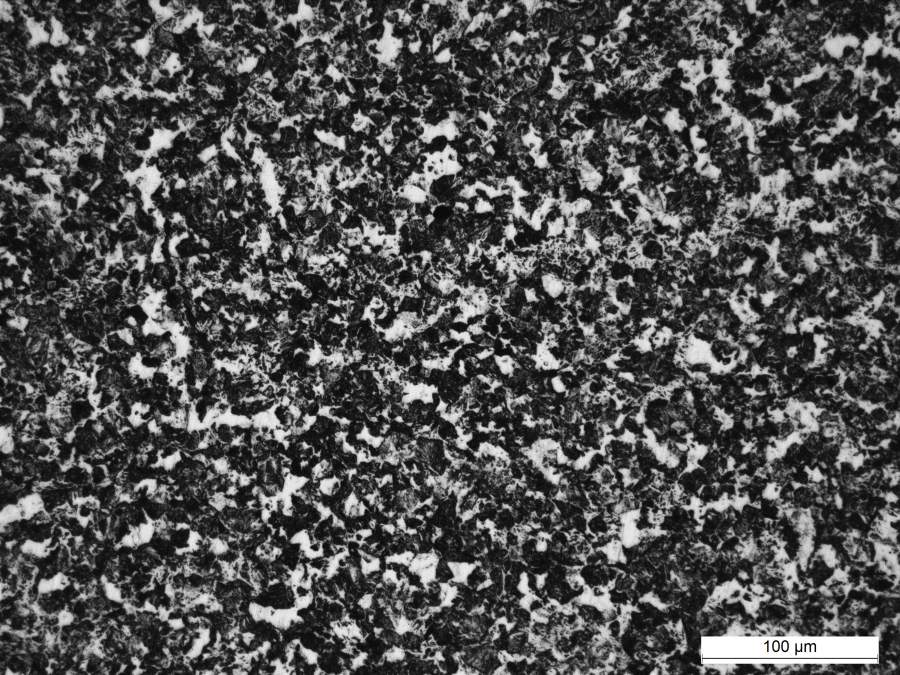

各位大神： 以下是我做的 45钢 840摄氏度水淬+ 低温回火后的金相图，和别人的差别太大了， 各位知道里面的是什么相吗？ 能帮忙分析下为什么出现这样的原因吗？  100-0003[1].jpg  100-0001[1].jpg   100-0002[1].jpg |
回复此楼» 猜你喜欢
filecode与中标关系的预测
已经有3人回复
-
filecode变化情况
已经有22人回复
-
十年后又回来了，论文投稿求助
已经有4人回复
-
听说今天filecode变了
已经有45人回复
-
大家散了吧，后缀研究没有意义，别浪费时间了，过好目前的每一天，不要焦虑
已经有7人回复
-
关于豆爷回答的JTJC与%2F数量
已经有6人回复
-
面上再次挂了，太难了，躺也躺不了，倦也卷不过，小学校之殇！
已经有31人回复
-
filecode
已经有19人回复
-
基金中了
已经有11人回复
-
固定端突然变了，今天
已经有8人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 钢如何检验做了什么热处理？
已经有22人回复
- 合金钢淬火金相
已经有3人回复
- 为什么我测试的下屈服强度高，但是断裂时却是呈45度剪切断裂？
已经有13人回复
- 东南大学2014年度国家自然科学基金立项清单
已经有27人回复
- 大家帮忙分析下金相组织呀
已经有0人回复
- 2012年湖北省自然科学基金重点项目等项目拟立项项目清单
已经有24人回复
- 金属版虫虫研究方向调查结果（持续更新中）
已经有14人回复
- 催化版上2008-04-25前 沸石分子筛，ZSM-系、SAPO-系 共466个话题集锦
已经有110人回复
钱庆生
木虫 (正式写手)
- 应助: 20 (小学生)
- 金币: 2143.5
- 散金: 290
- 红花: 2
- 帖子: 461
- 在线: 290.6小时
- 虫号: 776176
- 注册: 2009-05-21
- 专业: 金属结构材料
2楼2016-06-13 15:58:46
peterflyer
木虫之王 (文学泰斗)
peterflyer
- MM-EPI: 2
- 应助: 20282 (院士)
- 金币: 146635
- 红花: 1374
- 帖子: 93091
- 在线: 7695小时
- 虫号: 1482829
- 注册: 2011-11-08
- 性别: GG
- 专业: 功能陶瓷
3楼2016-06-13 18:22:39
《草原的风》
至尊木虫 (职业作家)
- 应助: 854 (博后)
- 金币: 17911.8
- 红花: 102
- 帖子: 3287
- 在线: 964小时
- 虫号: 2536060
- 注册: 2013-07-07
- 性别: GG
- 专业: 金属结构材料
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhubuli: 金币+10, ★★★很有帮助, 谢谢你的批评指正。 淬火部分应该是没问题的 ，因为 回火之后 也打了下硬度， 有48HRC 左右，然后线切割取的， 大概是距离淬火表面5mm 的里层， 氧化脱碳层应该是没有的， 2016-06-23 16:46:59
感谢参与，应助指数 +1
zhubuli: 金币+10, ★★★很有帮助, 谢谢你的批评指正。 淬火部分应该是没问题的 ，因为 回火之后 也打了下硬度， 有48HRC 左右，然后线切割取的， 大概是距离淬火表面5mm 的里层， 氧化脱碳层应该是没有的， 2016-06-23 16:46:59
|
制样不好，视野模糊。不过还是能够判断白色的是铁素体组织，黑色的疑似珠光体组织，有层片状的痕迹没有完全消除，我怀疑你 1、保温时间不足，从铁素体的晶粒边缘不清晰可以看出来，先共析铁素体没有完全转变为奥氏体，有层片状的痕迹没有完全消除，所以怀疑你的保温时间不足所致。 2、或者是取样部位有问题。你要知道，45钢的淬透性不高，临界直径水淬不会错过20mm，如果你的试样直径或厚度大于20毫米，肯定淬不透的，如果你取样部位恰好在没有淬透的部位，出现这样的结果一点也不奇怪。 你要想让别人分析清楚，你需要提供： 1、试样的现状和尺寸。 2、加热方式如何 3、保温时间是多少 4、淬火方式是怎样的。 5、取样部位在那里 6、氧化脱碳层制样时磨掉没有， 7、如何制样抛光的 8、用什么样的浸蚀剂。 只拿个破照片让别人分析，让别人瞎猜，则不是科学的态度，除非你是逗你玩。 |
4楼2016-06-13 20:04:43
5楼2016-06-23 16:52:48
6楼2016-06-24 22:47:26
elf_dh
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 2205.8
- 红花: 3
- 帖子: 101
- 在线: 31.8小时
- 虫号: 3499466
- 注册: 2014-10-26
- 性别: GG
- 专业: 金属材料的磨损与磨蚀
|
如果你式样热处理过程和取样都没问题的话，感觉是腐蚀过程或者金相制备的原因。45#在淬火后组织电位差异较大，很容易腐蚀不出来，而且这个组织感觉是脏的，建议抛光的时候最后用大量清水抛光，腐蚀剂选用3%或者更低的硝酸酒精，最好浸蚀，不要擦蚀 发自小木虫IOS客户端 |
7楼2016-06-25 07:48:20
100
