关于循环伏安法求比电容的公式 已有1人参与
|
|

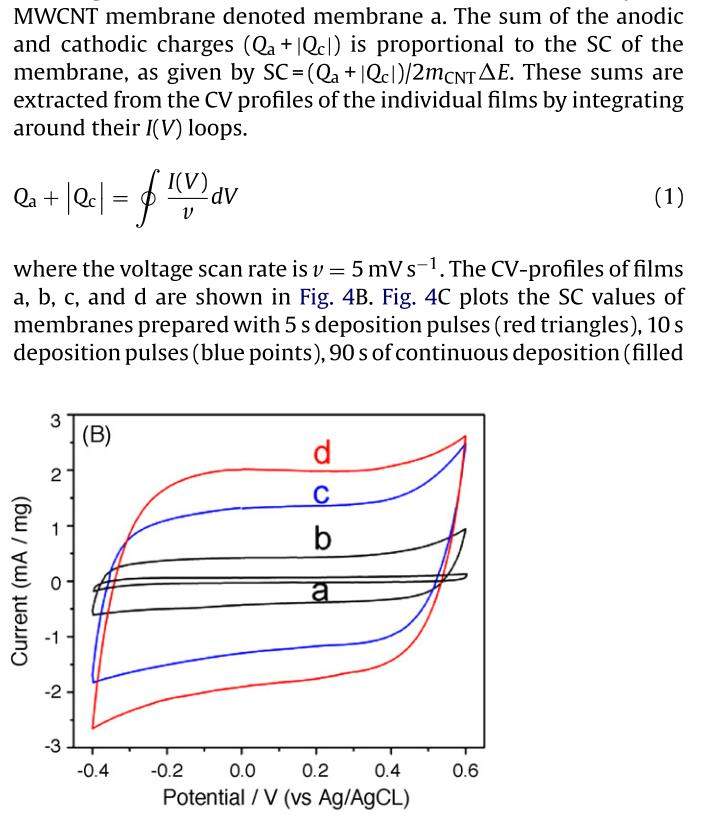

请问这篇文章中为什么用循环伏安法求比电容需要除以2啊？一直没有看懂。。。 另外，anodic charge 和cathodic charge是代表的什么啊？有人能帮我阐释一下么？我以为是充放电过程中的电流关于电压的积分值，但这样的话为什么是用anodic charge加上cathodic charge的绝对值来求比电容啊？？？？ 非常感谢！  1.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : #without_redox_peak--Self-supported_supercapacitor_membranes_Polypyrrole-coated_carbon_nanotube.pdf
2016-06-10 20:35:38, 1.19 M
» 猜你喜欢
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士等
已经有20人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士
已经有24人回复
-
物理化学论文润色/翻译怎么收费?
已经有280人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士
已经有1人回复
-
固态锂金属电池迁移数计算求助
已经有1人回复
-
荷兰奈梅亨大学赵文博与Galimberti课题组招收理论计算CSC博士 2000 欧元/月+房补
已经有0人回复
-
26储能博士申请自荐
已经有22人回复
-
上海交通大学--宁波东方理工大学电池方向博士招生
已经有10人回复
-
海南大学全国重点实验室杨金霖老师招收储能电池方向博士生（2026年3月报名，9月入学）
已经有1人回复
-
海南师范大学2026年博士研究生招收 (在职想提升学历人员可报考) 申请考核制+普通招考
已经有0人回复
-
申博求助
已经有0人回复
olea
专家顾问 (著名写手)
-
专家经验: +513 - 应助: 369 (硕士)
- 贵宾: 0.371
- 金币: 17697.7
- 红花: 89
- 帖子: 2364
- 在线: 1890.1小时
- 虫号: 210547
- 注册: 2006-03-07
- 专业: 电化学
- 管辖: 电化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
KG地爸爸: 金币+8, ★★★很有帮助 2016-06-13 05:09:34
louderbe: 金币+1 2016-06-16 15:45:00
感谢参与，应助指数 +1
KG地爸爸: 金币+8, ★★★很有帮助 2016-06-13 05:09:34
louderbe: 金币+1 2016-06-16 15:45:00
CV的两段可以理解为对电极的一个充放电过程，对CV面积积分然后除以2的方法，是认为材料是个比较理想的电容器，可逆性好，这种情况下而且充放电过程可在CV图里面表现出很好的对称性。那么问题来了 ，你用充放电计算比电容难道不是只算放电吗，总不会充放电都加一起吧，所以要除以2。当然对于一些电容性不好的，特别是一些CV图里面氧化还原非常不对称的材料，用CV图计算比电容是很不准确的。 |
2楼2016-06-12 09:52:29
|

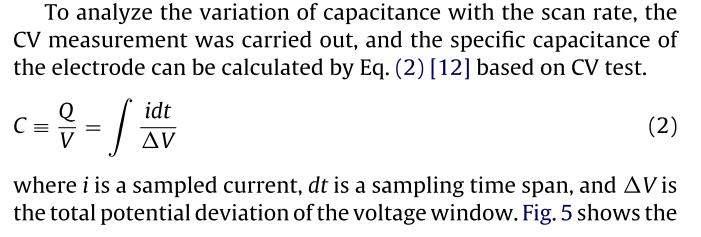

谢谢你的回复，明白了。现在好多文献中是直接用下图的公式计算，就是用CV图的面积部分计算，就不存在除以2的问题，这样是不是准确一点？ 另外也有用恒电流充放电中的放电部分计算的：C=t*I/m*Vmax，这个相对于CV计算哪个好一点呢？？ 不过不同扫描速度（CV中），或者不同放电电流下（GSD中）计算出的比电容又不一样  具体分析是一般如何取舍呢？最后还涉及求能量密度和功率密度的问题，E=(1/2)*Cs*Vmas/3.6,这里的Cs是用CV求的比电容还是GCD求的比电容啊？？我看文献大多用的后者，不过CV不是也能得到比电容么？？ 刚开始这个方向，有很多不懂，还请前辈指导，感觉这方面的计算没有一个固定的值，不同文献中的参数一直也在变化。。。。  11.jpg |
3楼2016-06-12 22:21:20
olea
专家顾问 (著名写手)
-
专家经验: +513 - 应助: 369 (硕士)
- 贵宾: 0.371
- 金币: 17697.7
- 红花: 89
- 帖子: 2364
- 在线: 1890.1小时
- 虫号: 210547
- 注册: 2006-03-07
- 专业: 电化学
- 管辖: 电化学
|
一些文献不除以2显然数值虚高，但不靠谱。CV能表现出电极上发生的反应，但一般的性能数据还是用充放电计算更可靠一点。不同扫速、电流密度不需要取舍，你看文献都是全部数据作在图里做对比的。文献里面计算其实没几个公式，建议多找找相关高档次的文献，都会提到的。 发自小木虫Android客户端 |
4楼2016-06-12 22:39:42
