应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 工艺技术 » 膜技术 » 尼龙纳滤膜没用截流率
192/2返回列表上一页12
查看: 2254  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

goddad

金虫 (小有名气)
图分别为泡完水相和泡完油相的样子。泡完油相后，大部分产生了类似凹凸不平的效果，但是最上端角落一些地方没有（我倾斜了petridish让多余的油相流走） @caominone

发自小木虫IOS客户端
赞一下 回复此楼
11楼2016-06-17 09:57:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caominone

木虫之王 (知名作家)

膜分离专家

优秀版主

【答案】应助回帖

★ ★ ★
goddad(流浪南昌代发): 金币+3, 感谢回帖 2016-09-03 14:50:38
你单独做一个 直接泡油相的 我看看是不是底膜的问题
赞一下 回复此楼
锅可以背，但不能不明不白
12楼2016-06-17 10:33:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goddad

金虫 (小有名气)
引用回帖:
12楼: Originally posted by caominone at 2016-06-17 10:33:16
你单独做一个 直接泡油相的 我看看是不是底膜的问题

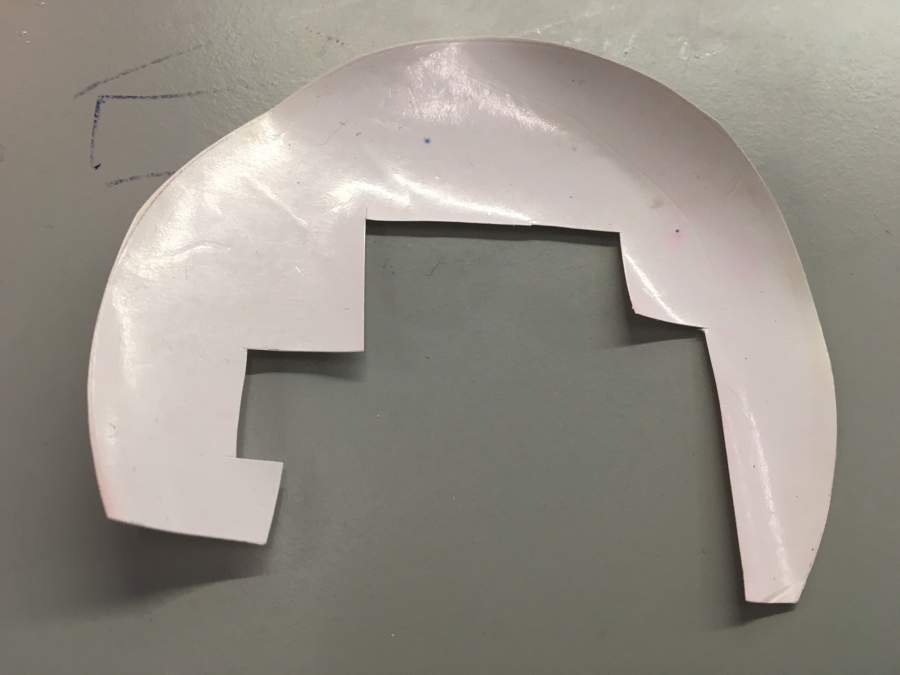

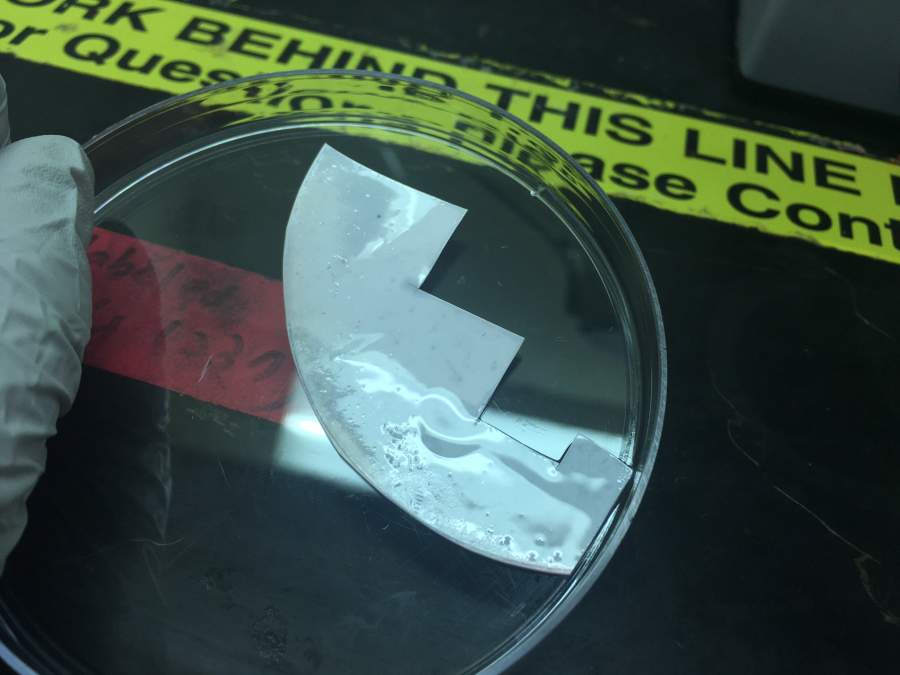

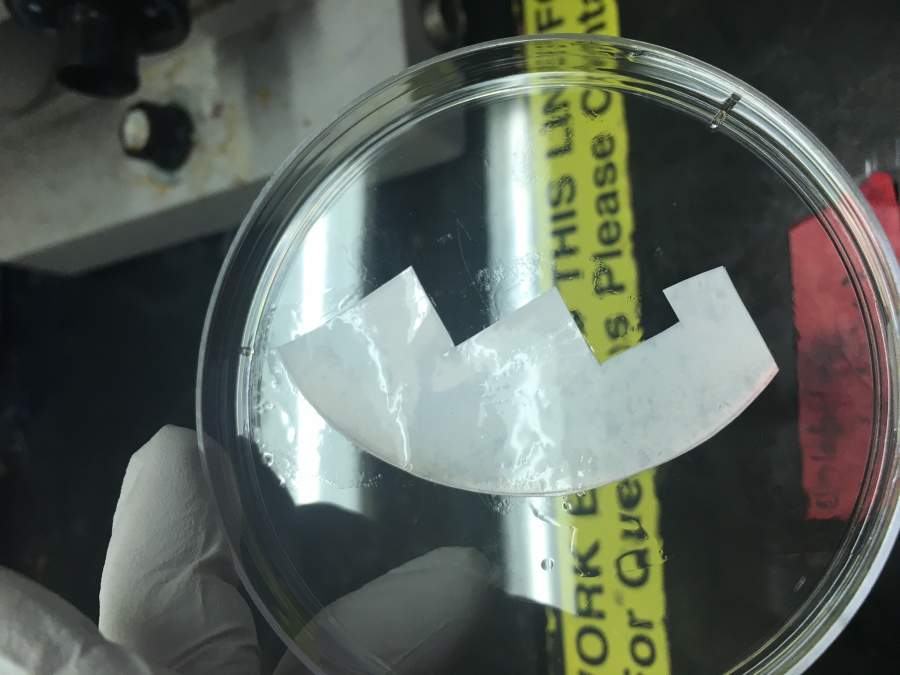

下面三图分别为：
底膜未处理
浸泡油相后75度倾斜3分钟让油相自由往下流
和倾斜三分钟后用手套将油相抹

底膜是买的5万polyethersulfone膜，不是polysulfone膜，水的接触角不同文献显示在80度到105度之间，之前曾经发过霉，后清洗过。为了验证是否底膜原因，用17%的PES/NMP的溶液自己制膜，得到的结果也是非常大的通量。

请问是否跟底膜是PES而不是polysulfone有关？我这有Mw16,000的polysulfone, 不知用来制膜是否分子量过低？或者用PES底膜时，在水相中添加适当表面活性剂SDS，大概1%?

另外，我在网上搜索到“反渗透膜测试标准”中提到，可用100mg/L的罗丹明B过滤来验证缺陷的部位，称：“若试样表面出现红色的点、线或区域，则判定该反渗透膜的脱盐层存在缺陷，可用相机拍照、记录和存档。” 是否可行？或者您建议照一个电镜来看看？

我用该反应的目的是为了堵塞石墨烯膜的缺陷膜孔，如pdf图三所示。但是尼龙的合成与透水性能的文献都是70年代以前的了，很难找。不知您是否有关于尼龙合成推荐的文献/专著或是验证过的芳香聚酰胺的配方推荐？

谢谢。
尼龙纳滤膜没用截流率


尼龙纳滤膜没用截流率-1


尼龙纳滤膜没用截流率-2
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : sean3.pdf
    • 2016-06-19 09:49:24, 435.23 K
13楼2016-06-19 09:52:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goddad

金虫 (小有名气)
引用回帖:
12楼: Originally posted by caominone at 2016-06-17 10:33:16
你单独做一个 直接泡油相的 我看看是不是底膜的问题

除了刚才图片，补充一点，我的油相是矿物油（mineral oil），不是hexane, 底膜是PES不是PS，另外之前干燥温度是65度，后来我看到一篇文献说温度不能超过43度？
赞一下 回复此楼
14楼2016-06-19 10:31:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goddad

金虫 (小有名气)
@caominone @caominone
15楼2016-06-20 03:28:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caominone

木虫之王 (知名作家)

膜分离专家

优秀版主
引用回帖:
15楼: Originally posted by goddad at 2016-06-20 03:28:01
caominone caominone

你底膜测试出来的通量非常大，说明你底膜应该是微滤膜，文献上应该要求的至少是超滤膜才行吧，我记得聚砜膜文献说的是网络孔形态的超滤膜最为合适，也就是蛋白截留在90%以上。
赞一下 回复此楼
锅可以背，但不能不明不白
16楼2016-06-20 08:08:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caominone

木虫之王 (知名作家)

膜分离专家

优秀版主

【答案】应助回帖

这种情况可能会导致缺陷多，表面不平。
赞一下 回复此楼
锅可以背，但不能不明不白
17楼2016-06-20 08:09:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goddad

金虫 (小有名气)
引用回帖:
17楼: Originally posted by caominone at 2016-06-20 08:09:24
这种情况可能会导致缺陷多，表面不平。

@caominone
测试是超滤膜，BSA截留有90%以上，孔在电镜下基本看不见，表面平滑。之前通量的问题是我算错，因为面积增大，所以通量增加是正常。但是 MgSO4 的截留是没有的。

我想请问下，nylon 6,6是对盐有截留效果吗？我没有查到文献说有
赞一下 回复此楼
18楼2016-06-20 08:37:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caominone

木虫之王 (知名作家)

膜分离专家

优秀版主

【答案】应助回帖

★ ★
goddad(keailinger代发): 金币+2, 感谢专家的悉心指导，楼主请多发金币吧。 2016-06-20 14:02:03
引用回帖:
18楼: Originally posted by goddad at 2016-06-20 08:37:18
caominone
测试是超滤膜，BSA截留有90%以上，孔在电镜下基本看不见，表面平滑。之前通量的问题是我算错，因为面积增大，所以通量增加是正常。但是 MgSO4 的截留是没有的。

我想请问下，nylon 6,6是对盐有截留 ...

你可以测试BSA，对比截留率前后的变化，这个我不清楚 我只知道PA的聚酰胺膜
赞一下 回复此楼
锅可以背，但不能不明不白
19楼2016-06-20 08:57:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 goddad 的主题更新
192/2返回列表上一页12
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 Aj1rhIDL5ixY 2026-09-14 3/150 2026-09-15 20:14 by zNcEhTcH7ihq
[公派出国] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 Aj1rhIDL5ixY 2026-09-14 3/150 2026-09-15 19:59 by CgyNCDVNhGVg
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +4 23jxep3nCNZb 2026-09-14 4/200 2026-09-15 18:11 by CgyNCDVNhGVg
[考研] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +4 6F5UbRU2I5hL 2026-09-14 4/200 2026-09-15 17:23 by CgyNCDVNhGVg
[博后之家] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 s3fFTmArrBt6 2026-09-14 5/250 2026-09-15 16:50 by CgyNCDVNhGVg
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 s3fFTmArrBt6 2026-09-13 4/200 2026-09-15 16:15 by CgyNCDVNhGVg
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 s3fFTmArrBt6 2026-09-13 3/150 2026-09-15 15:50 by CgyNCDVNhGVg
[硕博家园] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +5 LwdutQ8HoqWP 2026-09-13 5/250 2026-09-15 15:14 by CgyNCDVNhGVg
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +4 QUjhNVAcOSff 2026-09-13 4/200 2026-09-15 14:14 by VMDqgnlKimtZ
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 23jxep3nCNZb 2026-09-14 3/150 2026-09-15 09:38 by VMDqgnlKimtZ
[教师之家] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 6F5UbRU2I5hL 2026-09-14 3/150 2026-09-15 08:26 by C79jjtjAKjEn
[教师之家] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +3 6F5UbRU2I5hL 2026-09-14 3/150 2026-09-15 08:14 by C79jjtjAKjEn
[教师之家] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +4 s3fFTmArrBt6 2026-09-13 4/200 2026-09-15 07:02 by 5BDX0d0WFp7t
[公派出国] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +3 s3fFTmArrBt6 2026-09-13 5/250 2026-09-15 06:38 by 5BDX0d0WFp7t
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 3n8v2C8RimXI 2026-09-13 4/200 2026-09-15 06:01 by 5BDX0d0WFp7t
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +6 QUjhNVAcOSff 2026-09-13 7/350 2026-09-15 05:22 by 5BDX0d0WFp7t
[公派出国] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 LwdutQ8HoqWP 2026-09-13 6/300 2026-09-14 22:37 by vZfe6xYu34yj
[考研] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +5 LwdutQ8HoqWP 2026-09-13 5/250 2026-09-14 22:25 by vZfe6xYu34yj
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 QUjhNVAcOSff 2026-09-13 5/250 2026-09-14 21:25 by vZfe6xYu34yj
[教师之家] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 LwdutQ8HoqWP 2026-09-13 4/200 2026-09-14 16:13 by Aj1rhIDL5ixY
信息提示
关闭
请填处理意见
关闭
