Workbench模拟稳态下，电极的温度
|
|

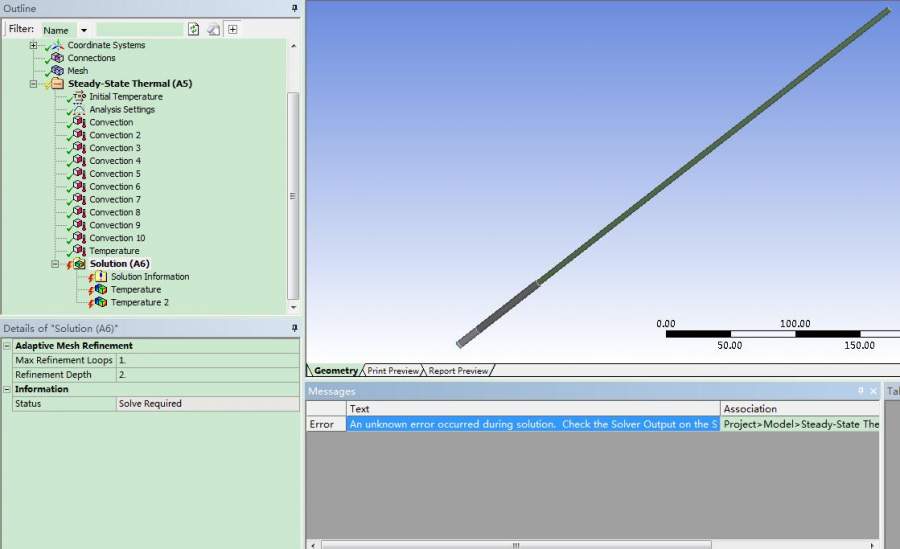

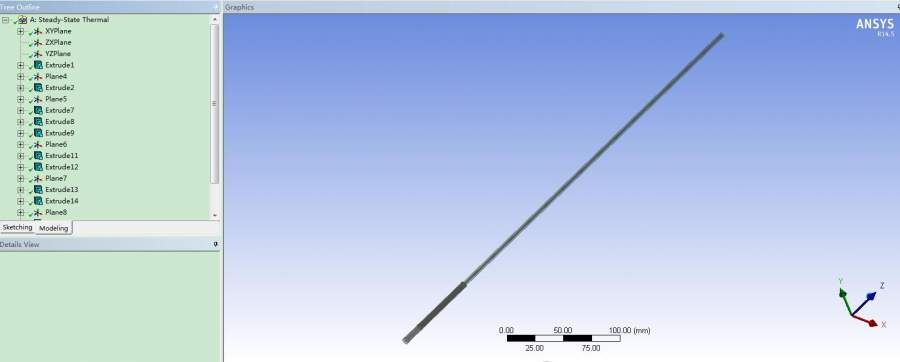

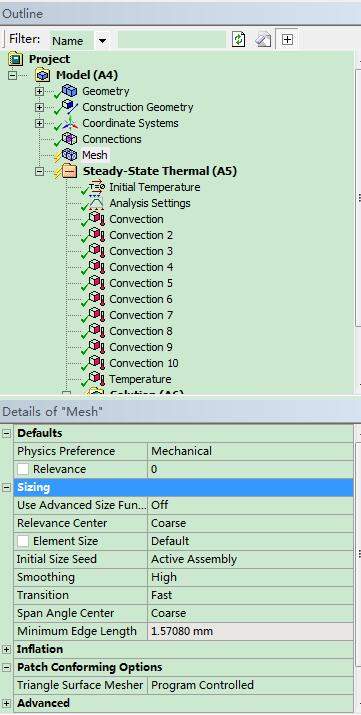

请教关于利用workbench模拟稳态下，Au电极传热的模拟（附件中名字写错了)。Au电极缠绕有70um的加热铜丝，然后Au电极连接导线，套在POM材料的壳子上，里面填充环氧树脂胶固定。整个电极有2cm插入到冰水浴中（2℃，对流换热系数100），其他暴露在空气中(2℃，对流换热系数12.5) 用workbench里面默认的mechanical，进行划分剖分。 计算时会出现如图3的错误： “An unknown error occurred during solution. Check the Solver Output on the Solution Information object for possible causes. ”。 错误日志上是这么写的： “ *** WARNING *** CP = 3.978 TIME= 10:18:34 Element shape checking is currently inactive. Issue SHPP,ON or SHPP,WARN to reactivate, if desired. *** WARNING *** CP = 4.165 TIME= 10:18:34 Material number 15 (used by element 53188 ) should normally have at least one MP or one TB type command associated with it. Output of energy by material may not be available. *** ERROR *** CP = 12.246 TIME= 10:18:40 A large negative pivot value ( -3495.24484 ) has been encountered in the global assembled matrix. This may be caused by a bad temperature-dependent material property used in the model. ” 有人说是约束问题，有人说是网格剖分问题，我的电脑内存只有16G，剖分太精细的话，计算又说超出内存，我觉得有可能是我电极上的加热铜丝太细只有70um,其他的都是毫米级别，造成剖分不好，文件和图片已经上传，请各位大神求解。小弟不胜感激！！！必重谢！  1.jpg  2.jpg  3.jpg |
