[求助] ICEM 网格划分 已有2人参与

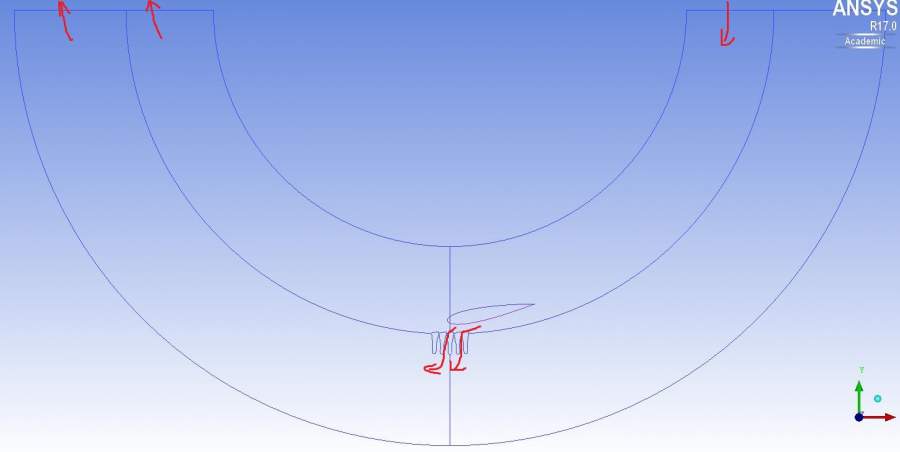

请问如图的这个 管道的网格如何划分？流体从上方右侧的入口流入，经由小孔流入到下方的通道中。
请给出关键的步骤，有重谢！
我目前的进展是：
1. 上下两个通道分开划分网格，在小孔的入口处 划分上下网格。但是具体的拓扑结构怎么画，我不太会。。。
2. wall 附近的 y+ 怎么求解？ 大概要求是 y+ ~1。

ICEM 网格划分


ICEM 网格划分-1
2.jpg@wuming524
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
I will do my best.
1楼 2016-06-08 06:58:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个还是需要好好计划一下  模型看下
赞一下(1人) 回复此楼
2楼2016-06-08 08:50:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weiyinli09

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by 小七工作室1 at 2016-06-07 16:50:12
这个还是需要好好计划一下  模型看下

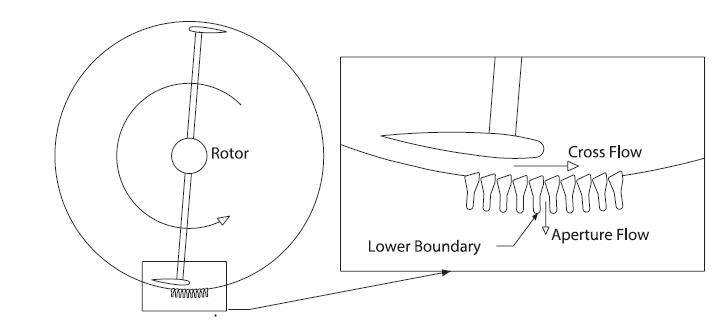

你好，我把模型示意图和tin 文件都放在附件里，谢谢你~
ICEM 网格划分-2
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : project2.tin
    • 2016-06-09 13:18:00, 38.74 K
I will do my best.
3楼2016-06-09 13:21:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tank_fire

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
个人感觉这个前期最好分开算，里面的得用动网格吧，小孔就别搞太复杂结构了，先画一排孔作为outlet（孔外是压力出口么？）算通再加结构 然后加密局部网格吧。

y+是你先用湍流模型算一次，收敛以后看壁面上y plus值，最大值小于1即可（你用的是transision SST模型？。。。LES是<5），不行的话壁面第一层网格高度再减小。
赞一下 回复此楼
4楼2016-06-09 18:26:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weiyinli09

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by tank_fire at 2016-06-09 02:26:25
个人感觉这个前期最好分开算，里面的得用动网格吧，小孔就别搞太复杂结构了，先画一排孔作为outlet（孔外是压力出口么？）算通再加结构 然后加密局部网格吧。

y+是你先用湍流模型算一次，收敛以后看壁面上y plus ...

我是想用滑移网格的（不知道是不是准确），动网格不太会用。 孔外都是压力出口。
请问您说的湍流模型怎么算？
赞一下 回复此楼
I will do my best.
5楼2016-06-10 01:41:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tank_fire

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by weiyinli09 at 2016-06-10 01:41:09
我是想用滑移网格的（不知道是不是准确），动网格不太会用。 孔外都是压力出口。
请问您说的湍流模型怎么算？...

画完网格，用你选的湍流模型算一下，基本收敛以后看自带的 云图功能，里面选湍流那一项，有yplus。
如果你看到壁面最大值超过1（或者你期望的值），继续把壁面附近网格加密
赞一下 回复此楼
