[求助] 【ICEM 求助】 非常想知道机翼尾缘是怎么处理的 ？！

非常想知道机翼尾缘是怎么处理的

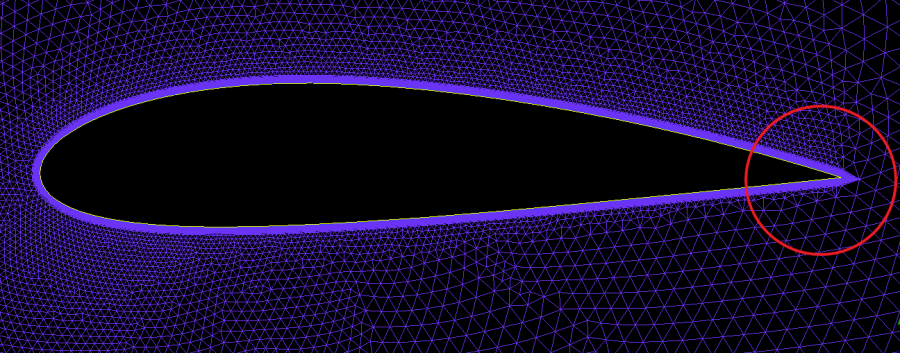

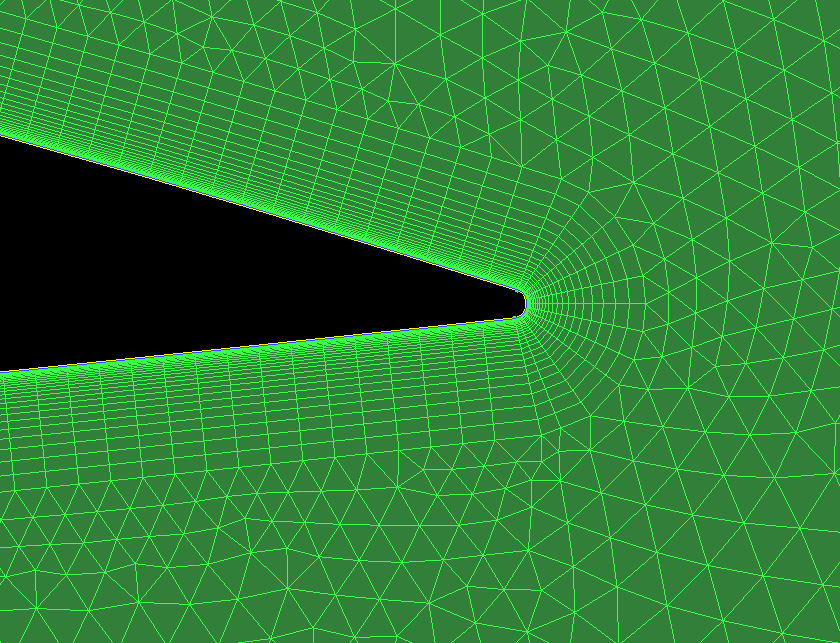

如下图所示，图1 是我画的网格，图2 是文献的网格
文献机翼尾缘是如何处理的，我用icem 可以实现吗？？？？

【ICEM 求助】 非常想知道机翼尾缘是怎么处理的  ？！


【ICEM 求助】 非常想知道机翼尾缘是怎么处理的  ？！-1


【ICEM 求助】 非常想知道机翼尾缘是怎么处理的  ？！-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-06-05 08:29:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)
从文献网格来看，图2属于用混合网格方法做的，我不是很了解。图4 是在非结构网格划分过程中用产生边界层的方法做的。

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-06-05 09:12:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

燕赵帅

新虫 (初入文坛)
把那个交点处修改成一条很短很短的线

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-06-05 09:24:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuwenhua625

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 九天重游 at 2016-06-05 09:12:53
从文献网格来看，图2属于用混合网格方法做的，我不是很了解。图4 是在非结构网格划分过程中用产生边界层的方法做的。

我也使用了边界层
但是 不会产生图4 尾缘的小圆弧
不知道icem 有没有这功能
【ICEM 求助】 非常想知道机翼尾缘是怎么处理的  ？！-3
赞一下 回复此楼
4楼2016-06-05 09:49:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuwenhua625

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 燕赵帅 at 2016-06-05 09:24:01
把那个交点处修改成一条很短很短的线

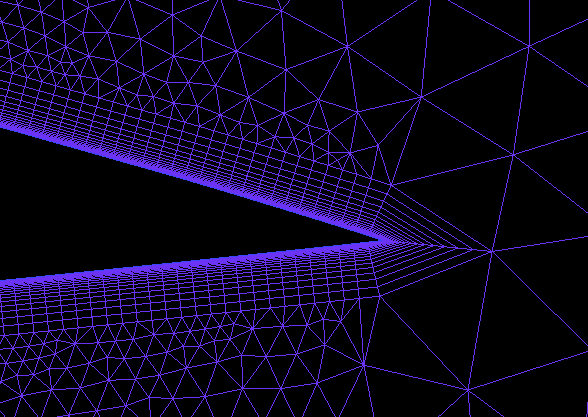

我用了 小圆弧 不知道行不行
【ICEM 求助】 非常想知道机翼尾缘是怎么处理的  ？！-4
赞一下 回复此楼
5楼2016-06-05 11:37:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuwenhua625

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 燕赵帅 at 2016-06-05 09:24:01
把那个交点处修改成一条很短很短的线

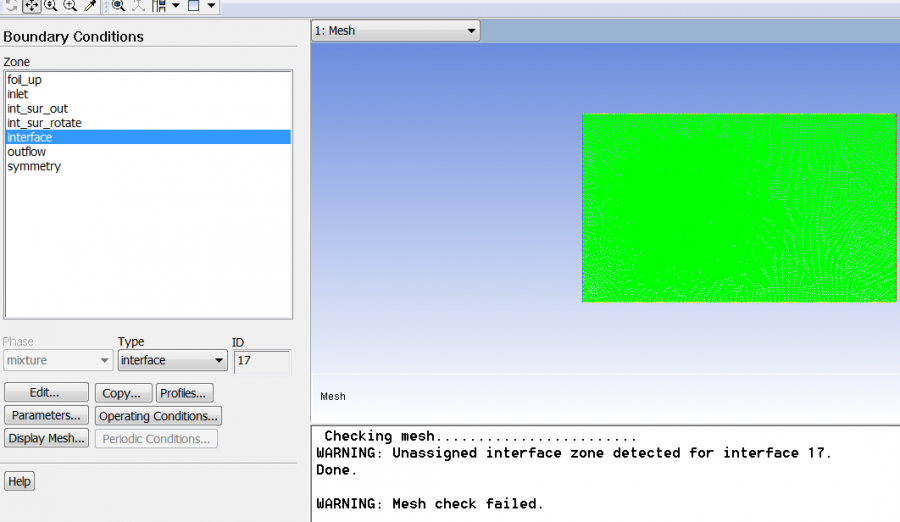

又出现一个问题
interface 没有配对是怎么回事？
没有 interface：001 是怎么回事？
【ICEM 求助】 非常想知道机翼尾缘是怎么处理的  ？！-5
赞一下 回复此楼
6楼2016-06-05 12:07:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陌上尘wn

金虫 (小有名气)
引用回帖:
5楼: Originally posted by xuwenhua625 at 2016-06-05 11:37:25
我用了 小圆弧 不知道行不行

...

二维的？

发自小木虫Android客户端
回复此楼
强极则辱，情深不寿。
7楼2016-06-07 09:08:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陌上尘wn

金虫 (小有名气)
引用回帖:
5楼: Originally posted by xuwenhua625 at 2016-06-05 11:37:25
我用了 小圆弧 不知道行不行

...

是混合网格，还是边界层？

发自小木虫Android客户端
赞一下 回复此楼
强极则辱，情深不寿。
8楼2016-06-07 09:09:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuwenhua625

银虫 (小有名气)
引用回帖:
8楼: Originally posted by 陌上尘wn at 2016-06-07 09:09:44
是混合网格，还是边界层？
...

非结构化网格，机翼表面是边界层，尾缘我用的小圆弧
内外 part 分别生成网格，在组装就可以interface 配对了
赞一下 回复此楼
9楼2016-06-07 09:17:46
