[求助]
单级倒立摆LQR控制的Matlab程序疑问 已有1人参与
|

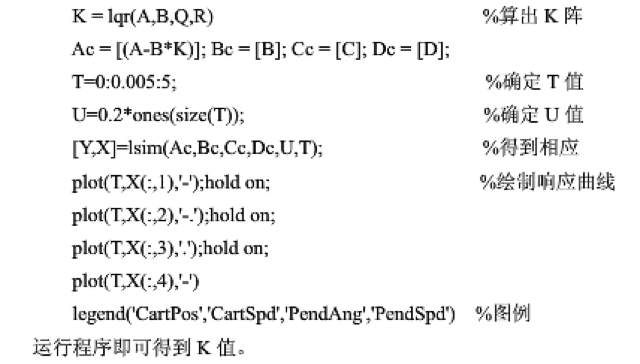

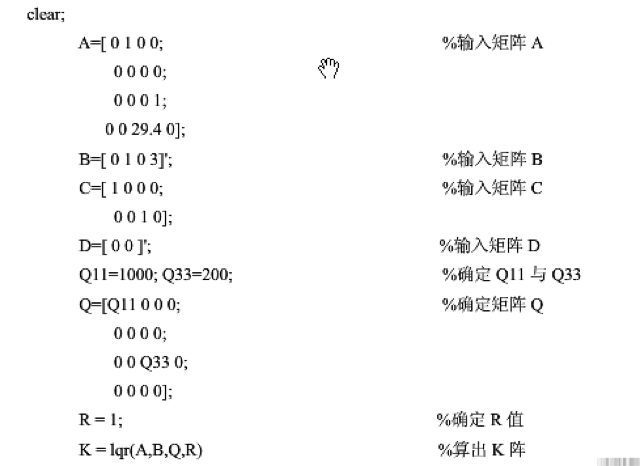

看不懂计算K矩阵后的代码的含义 求大神讲解。新手 金币不多 聊表心意  发自小木虫IOS客户端 |
回复此楼» 猜你喜欢
化学专业申博
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
评审有感
已经有27人回复
-
论文撤稿了
已经有7人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
河北省自然科学基金
已经有9人回复
hellowangjun
木虫 (正式写手)
- 应助: 12 (小学生)
- 金币: 2542.3
- 散金: 44
- 红花: 3
- 帖子: 428
- 在线: 275.7小时
- 虫号: 3187591
- 注册: 2014-05-07
- 性别: GG
- 专业: 控制理论与方法
|
LQR(linearquadraticregulator)即线性二次型调节器,其对象是现代控制理论中以状态空间形式给出的线性系统,而目标函数为对象状态和控制输入的二次型函数。LQR最优设计指设计是出的状态反馈控制器K要使二次型目标函数J取最小值,而K由权矩阵Q与R唯一决定,故此Q、R的选择尤为重要。LQR理论是现代控制理论中发展最早也最为成熟的一种状态空间设计法。特别可贵的是,LQR可得到状态线性反馈的最优控制规律,易于构成闭环最优控制。而且Matlab的应用为LQR理论仿真提供了条件,更为我们实现稳、准、快的控制目标提供了方便。 LQR Linear-quadratic regulator design for state space systems. [K,S,E] = LQR(SYS,Q,R,N) calculates the optimal gain matrix K such that: * For a continuous-time state-space model SYS, the state-feedback law u = -Kx minimizes the cost function J = Integral {x'Qx + u'Ru + 2*x'Nu} dt subject to the system dynamics dx/dt = Ax + Bu * For a discrete-time state-space model SYS, u[n] = -Kx[n] minimizes J = Sum {x'Qx + u'Ru + 2*x'Nu} subject to x[n+1] = Ax[n] + Bu[n]. The matrix N is set to zero when omitted. Also returned are the the solution S of the associated algebraic Riccati equation and the closed-loop eigenvalues E = EIG(A-B*K). [K,S,E] = LQR(A,B,Q,R,N) is an equivalent syntax for continuous-time models with dynamics dx/dt = Ax + Bu |
2楼2016-05-24 15:29:51
zhenshengch
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 1903
- 帖子: 13
- 在线: 63.4小时
- 虫号: 1224766
- 注册: 2011-03-07
- 性别: GG
- 专业: 机构学与机器人
3楼2016-08-11 15:59:38
卡尔俾斯
铁杆木虫 (著名写手)
- 应助: 10 (幼儿园)
- 金币: 11486.5
- 散金: 220
- 红花: 6
- 帖子: 2187
- 在线: 247.7小时
- 虫号: 2181524
- 注册: 2012-12-12
- 性别: GG
- 专业: 制造系统与自动化
|
lqr函数是个内部函数，用来求解最优控制的反馈增益矩阵K，如果你想知道具体怎么解的，可以小本最优控制方面的书看看，都有的。K计算出来后，然后求解闭环系统的状态方程，之后求解闭环系统的阶跃响应 发自小木虫Android客户端 |
4楼2016-08-24 07:39:44
