[求助] 模拟后处理中修改纵坐标数量级问题 已有2人参与

这个图片中纵坐标为10的5次方，我想改成10的6次方，然后y轴值相应的减少十倍，不知道如何调整，求大神给我个详细的步骤。
现在y轴纵坐标单位是Pa，我如果想改成MPa，那就需要改动数值了，这种情况怎么办？大神们

模拟后处理中修改纵坐标数量级问题
回复此楼

» 猜你喜欢
1楼 2016-05-18 16:46:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

霜小妹二

木虫 (正式写手)

哈哈

【答案】应助回帖

感谢参与，应助指数 +1
建议~
把数据导出来，用其他软件绘制，那样可以获得比较满意的图片
祝好！
赞一下(1人) 回复此楼
没事儿就进行交流~
5楼2016-05-19 19:53:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
可以使用命令 /YRANGE 来修改 y 轴的显示范围，菜单路径是：
    Utility Menu>PlotCtrls>Style>Graphs>Modify Axes
赞一下 回复此楼
2楼2016-05-19 08:20:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

芒果不爱笑

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2016-05-19 08:20:20
可以使用命令 /YRANGE 来修改 y 轴的显示范围，菜单路径是：
    Utility Menu>PlotCtrls>Style>Graphs>Modify Axes

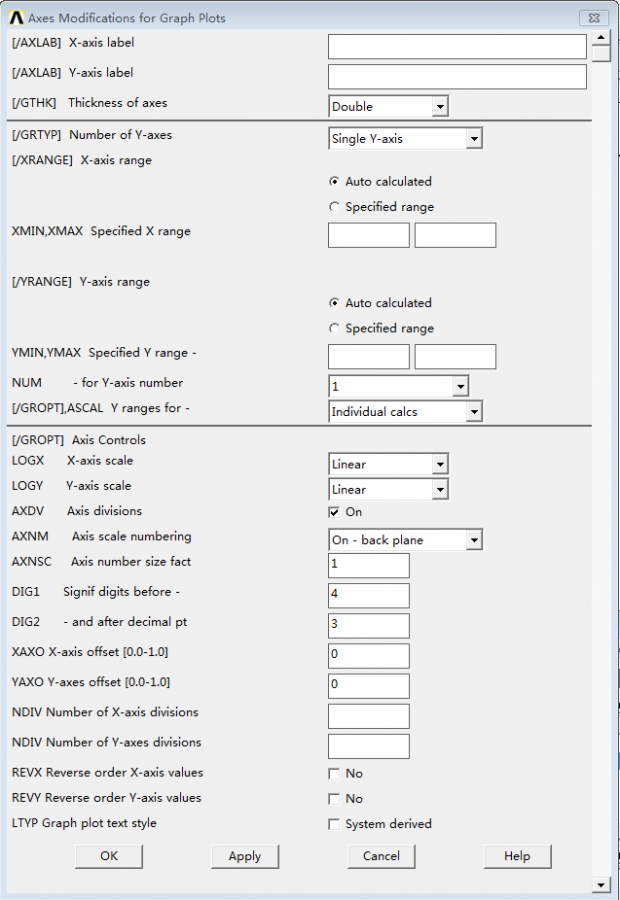

这就是您提示的命令，我应该在哪里改呢，麻烦提示的详细一点  谢谢！
模拟后处理中修改纵坐标数量级问题-1
赞一下 回复此楼
3楼2016-05-19 08:48:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

芒果不爱笑

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2016-05-19 08:20:20
可以使用命令 /YRANGE 来修改 y 轴的显示范围，菜单路径是：
    Utility Menu>PlotCtrls>Style>Graphs>Modify Axes

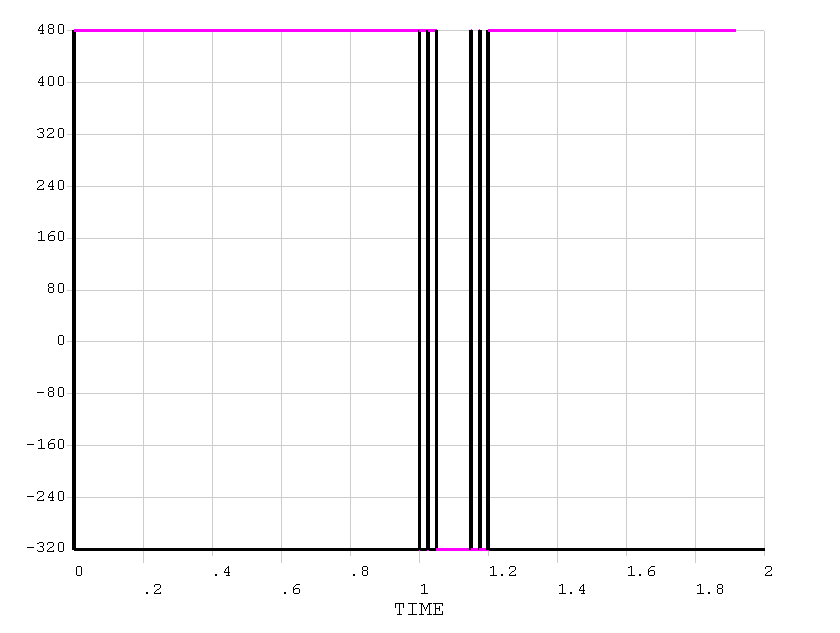

如果我设置了y轴specified range，那么图像就变了，这样没有得到我想要的10的6次方的结果。
模拟后处理中修改纵坐标数量级问题-2
赞一下 回复此楼
4楼2016-05-19 09:00:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
芒果不爱笑: 金币+5, ★★★★★最佳答案, 谢谢你的帮助 知道你是不差我这五个金币的 但是我的一点心意吧~ 2016-05-20 09:30:08
你将 [yrange] 的最小和最大值分别修改为：
     -3200E-6  和 4800E-6
  试试。
赞一下 回复此楼
6楼2016-05-20 07:24:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

芒果不爱笑

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by 霜小妹二 at 2016-05-19 19:53:05
建议~
把数据导出来，用其他软件绘制，那样可以获得比较满意的图片
祝好！

谢谢~我看了数据  超级多的点   估计用起来比较麻烦 但是相信图片会处理的更漂亮！
赞一下 回复此楼
7楼2016-05-20 09:31:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

芒果不爱笑

铁虫 (初入文坛)
引用回帖:
6楼: Originally posted by shgao20 at 2016-05-20 07:24:02
你将  的最小和最大值分别修改为：
     -3200E-6  和 4800E-6
  试试。

改完了，结果没变，次方也没变……求指教
赞一下 回复此楼
8楼2016-05-20 10:50:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
最后一个办法：把你的模型文件和结果文件发给我，并进行详细的说明，我看看是否能够解决。htbbzzg@163.com
赞一下 回复此楼
9楼2016-05-21 10:02:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

芒果不爱笑

铁虫 (初入文坛)
引用回帖:
9楼: Originally posted by shgao20 at 2016-05-21 10:02:52
最后一个办法：把你的模型文件和结果文件发给我，并进行详细的说明，我看看是否能够解决。htbbzzg@163.com

太大了 恐怕我发不过去了   谢谢你这么热心帮我   以后有问题还得请教你呀~
模拟后处理中修改纵坐标数量级问题-3
赞一下 回复此楼
10楼2016-05-21 10:39:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
