[求助] GAMBIT倾斜度过大时的网格划分问题 已有2人参与

各位大神好，我最近才接触fluent，在gambit绘制网格的时候遇到了麻烦，希望各位大神帮我参谋参谋！
GAMBIT倾斜度过大时的网格划分问题
GAMBIT倾斜度过大时的网格划分问题-1
如图，画有网格的部分是一个倾斜度非常大的圆台（下底直径240，上底直径10，高度6）
我把上底部分的圆周分了80个点，下底部分的圆周也分80个点，然后按Hex/Wedge绘制体网格。
然后发现这些网格的质量极差，一个0.5以下的网格都没有=。=
GAMBIT倾斜度过大时的网格划分问题-2
所以问题来了······这种倾斜度极大的圆台应该怎么划分网格······
跪求各路大神倾情相助！！！！不胜感激！！！
回复此楼

» 猜你喜欢
1楼 2016-05-17 21:45:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zyfwd

木虫 (小有名气)
从结构上来说网格质量差是必然的，边上的网格不管怎么划分必然质量不高，可以考虑边上网格采用四面体细化，可能结果好点
赞一下(1人) 回复此楼
9楼2016-05-19 13:39:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zhanghg3

新虫 (初入文坛)
顶一顶
回复此楼
2楼2016-05-18 09:16:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shimgmg

禁虫 (著名写手)
感谢参与，应助指数 +1
本帖内容被屏蔽
3楼2016-05-18 10:38:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanghg3

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by shimgmg at 2016-05-18 10:38:06
换种网格类型试试...

几种都试过了······目前最好能让网格0-0.4的占68%
不过还是不够好啊······
赞一下 回复此楼
4楼2016-05-18 10:46:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shimgmg

禁虫 (著名写手)
本帖内容被屏蔽
5楼2016-05-18 10:53:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanghg3

新虫 (初入文坛)

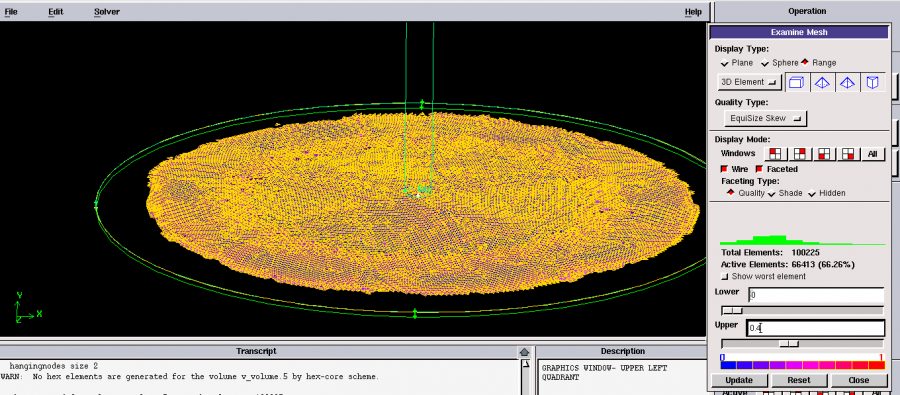

嗯=。=目前大概是这样，已做了顺滑
GAMBIT倾斜度过大时的网格划分问题-3

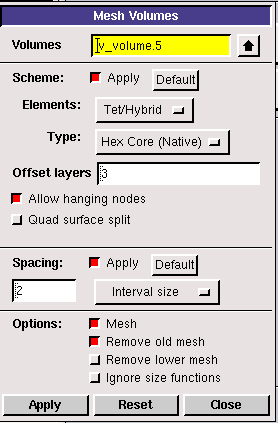

网格设定如下图
GAMBIT倾斜度过大时的网格划分问题-4

求改进方法
赞一下 回复此楼
6楼2016-05-18 10:55:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanghg3

新虫 (初入文坛)
继续顶
回复此楼
7楼2016-05-18 16:36:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

呆萌工科男

新虫 (正式写手)
永icem吧

发自小木虫IOS客户端
回复此楼
8楼2016-05-19 11:04:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mems100

新虫 (正式写手)
为什么不用ICEM

发自小木虫Android客户端
回复此楼
10楼2016-05-19 23:39:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
