[求助] RSoft软件，CAD绘图。跪求高手赐教！ 已有1人参与

求助大侠！！！RSoft中的DiffractionMOD模拟计算光栅的衍射效率，但是对于里面的CAD绘制结构没弄明白。
对于二维的结构，如ＸＺ平面内两点坐标分别为（０，０），（０,１０），两点的宽度均为５，那实际对应的结构是位于ＸＺ平面的长方形还是平躺于ＸＹ平面、沿Ｙ方向无限延伸的长方体？
对于三维结构，若为周期结构，画一个单元即可，那需要从哪个方向绘制，软件默认又是把此单元沿哪两个方法周期重复？
回复此楼

» 猜你喜欢
1楼 2016-05-12 09:47:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Casmo

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
柠檬阿加西: 金币+5, ★★★★★最佳答案, 我的问题基本解决了！真的十分感谢！这涉及到我的毕设，理论方面应该没什么问题了。🙂就是关于角度的问题还是存在一些困惑，希望能够再解答一下！ 2016-05-16 15:50:27
一般默认Z轴为主方向（Primary Direction），也是入射光源方向。DiffractMod只能模拟周期性结构。

对二维来说，CAD在x方向上周期性变化，y方向无限长。
对三维来说，CAD在x,y方向上周期性变化。
赞一下(1人) 回复此楼
2楼2016-05-15 12:37:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

柠檬阿加西

新虫 (正式写手)
引用回帖:
2楼: Originally posted by Casmo at 2016-05-15 12:37:36
一般默认Z轴为主方向（Primary Direction），也是入射光源方向。DiffractMod只能模拟周期性结构。

对二维来说，CAD在x方向上周期性变化，y方向无限长。
对三维来说，CAD在x,y方向上周期性变化。

嗯，原来是这样！
我还有一些疑问，请您解答一下。用RSoft求解光栅的衍射效率，光栅区用矩形代表，那基底层呢？是用有限大小的矩形表示还是在最初设置时选择Rib/Ridge？严格耦合波理论里的计算好像不涉及基底的厚度，是不是意味着应该选择Rib/Ridge？

发自小木虫IOS客户端
赞一下 回复此楼
3楼2016-05-15 20:21:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

柠檬阿加西

新虫 (正式写手)
引用回帖:
2楼: Originally posted by Casmo at 2016-05-15 12:37:36
一般默认Z轴为主方向（Primary Direction），也是入射光源方向。DiffractMod只能模拟周期性结构。

对二维来说，CAD在x方向上周期性变化，y方向无限长。
对三维来说，CAD在x,y方向上周期性变化。

请问，入射光的设置里，Launch Angle Phi和 Launch Angle Theta分别是指哪个角呢？第一个是入射角，第二个是入射面与xoz面的夹角么？

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-05-15 20:49:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Casmo

木虫 (小有名气)
引用回帖:
3楼: Originally posted by 柠檬阿加西 at 2016-05-15 20:21:51
嗯，原来是这样！
我还有一些疑问，请您解答一下。用RSoft求解光栅的衍射效率，光栅区用矩形代表，那基底层呢？是用有限大小的矩形表示还是在最初设置时选择Rib/Ridge？严格耦合波理论里的计算好像不涉及基底的厚度 ...

你需要什么图形就设置什么图形，比如说衬底是半无限区域，你只需要设置比计算区间大的图形就可以。

关于角度的问题，user guide有说明，我记得一个是与主方向（z轴）的成角，另一个是在xy平面投影的成角，具体你自己查。其实就相当于一个球坐标系。
赞一下 回复此楼
5楼2016-05-15 21:23:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

柠檬阿加西

新虫 (正式写手)
引用回帖:
5楼: Originally posted by Casmo at 2016-05-15 21:23:27
你需要什么图形就设置什么图形，比如说衬底是半无限区域，你只需要设置比计算区间大的图形就可以。

关于角度的问题，user guide有说明，我记得一个是与主方向（z轴）的成角，另一个是在xy平面投影的成角，具体你 ...

嗯，明白了。
对于角度的问题，guide里的解释如图所示，它是把入射光分别投影到xoz平面和yoz平面，再与z轴间的夹角么？polarization angle 怎么解释说是入射光偏振的方位角，看不懂。。
RSoft软件，CAD绘图。跪求高手赐教！



发自小木虫IOS客户端
赞一下 回复此楼
6楼2016-05-15 22:22:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Casmo

木虫 (小有名气)

【答案】应助回帖

引用回帖:
6楼: Originally posted by 柠檬阿加西 at 2016-05-15 22:22:30
嗯，明白了。
对于角度的问题，guide里的解释如图所示，它是把入射光分别投影到xoz平面和yoz平面，再与z轴间的夹角么？polarization angle 怎么解释说是入射光偏振的方位角，看不懂。。

...

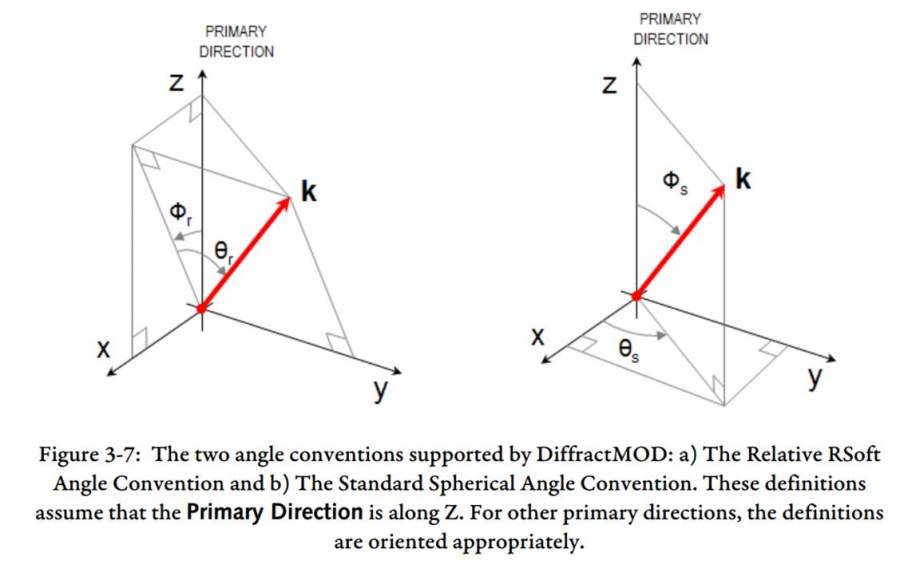

两种设置，我习惯用第二种。
RSoft软件，CAD绘图。跪求高手赐教！-1
赞一下 回复此楼
7楼2016-05-15 23:08:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

柠檬阿加西

新虫 (正式写手)
引用回帖:
7楼: Originally posted by Casmo at 2016-05-15 23:08:22
两种设置，我习惯用第二种。

...

嗯嗯，那这两种模式的选择是在哪里设置的呢？

发自小木虫IOS客户端
赞一下 回复此楼
8楼2016-05-15 23:50:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Casmo

木虫 (小有名气)
user guide很重要，你的问题上面一般都有答案，直接搜索文档就可以。
角度当然就在Edit Launch Field设置（火箭图标），选择Standard spherical angle convention就是第二种设置。
赞一下 回复此楼
9楼2016-05-17 21:41:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

柠檬阿加西

新虫 (正式写手)
引用回帖:
9楼: Originally posted by Casmo at 2016-05-17 21:41:22
user guide很重要，你的问题上面一般都有答案，直接搜索文档就可以。
角度当然就在Edit Launch Field设置（火箭图标），选择Standard spherical angle convention就是第二种设置。

嗯。。。您指的是RSoft CAD 的User Guide么？还是什么的User Guide ？我看你上一次关于角度的截图好像我这里找不到。我大概看过一下RSoft CAD 和DiffractMOD的User Guide，但是好像没有找到这些问题的解释。

发自小木虫IOS客户端
赞一下 回复此楼
10楼2016-05-17 21:52:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
