[求助] AFM中孔径的平均值如何获得 已有1人参与

我用AFM测得我的材料是一个多孔网状结构，现在想要算其孔径的平均大小，请教各位大神如何算？？？？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-05-10 10:19:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
markar: 金币+2, 好专业的样子！ 2016-05-10 12:24:51
大像: 金币+20, ★★★★★最佳答案 2016-05-10 14:36:04
AFM在z轴方向具有极高的分辨率，在XY方向的精度取决于AFM针尖的尺寸，由于AFM针尖尺寸变化较大，扫描方式（接触，不接触，Tapping)的不同都会影响XY方向的准确测试。你要粗略计算也可以，但需要知道针尖的曲率半径来计算实际的孔的直径。很早有文献介绍这类的计算。不过，对这个工作，电镜照片比AFM方便多了。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2016-05-10 11:42:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大像

新虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2016-05-10 11:42:43
AFM在z轴方向具有极高的分辨率，在XY方向的精度取决于AFM针尖的尺寸，由于AFM针尖尺寸变化较大，扫描方式（接触，不接触，Tapping)的不同都会影响XY方向的准确测试。你要粗略计算也可以，但需要知道针尖的曲率半径来 ...

拿AFM来计算孔径确实不太准确，不过，现在是审稿人要求我们这么做，而且给的参考文献里面也做了这项工作，所以我也想尝试一下，您能不能告诉我知道了曲率半径之后该怎么算这个孔的直径，另外我照出来的AFM是有很多的孔洞，想得到一个孔径的平均值。还有这么高度的平均值怎么得到？
赞一下 回复此楼
3楼2016-05-10 14:35:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
孔的表观尺寸，你在一定的面积内，你用AFM的软件可以测量到每个孔的尺寸，从而统计分析求平均值。然后，考虑到AFM针尖尺寸（原则上可以用SEM来测算，至少也得根据AFM针尖出场说明的标称尺寸），粗略估算孔的尺寸=表观尺寸+针尖直径
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2016-05-10 15:46:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大像

新虫 (小有名气)
引用回帖:
4楼: Originally posted by Jackcd12 at 2016-05-10 15:46:18
孔的表观尺寸，你在一定的面积内，你用AFM的软件可以测量到每个孔的尺寸，从而统计分析求平均值。然后，考虑到AFM针尖尺寸（原则上可以用SEM来测算，至少也得根据AFM针尖出场说明的标称尺寸），粗略估算孔的尺寸=表 ...

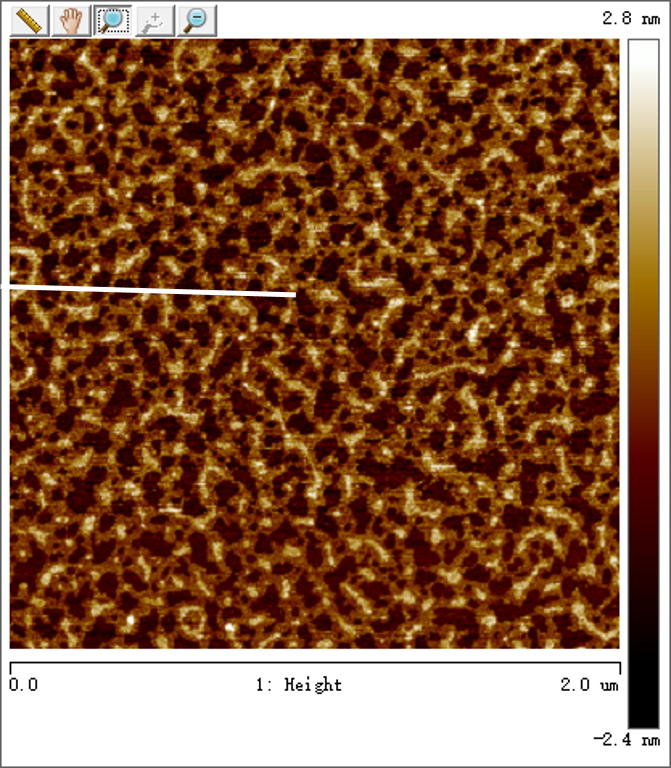

像我这种整个结构里面都是孔洞的怎么搞呀？？？？每个孔的尺寸都测出来压力有点大呀
AFM中孔径的平均值如何获得
赞一下 回复此楼
5楼2016-05-10 20:15:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
孔的分布还算比较均匀，你可以画几个小方块区来统计最大最小的孔尺寸，能给吃尺寸分布图更好，至少可以给出一个尺寸变动范围。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

大像
Themoreamanlearns,themoreheknowshisignorance!
6楼2016-05-11 13:04:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenbing25

金虫 (初入文坛)
引用回帖:
5楼: Originally posted by 大像 at 2016-05-10 20:15:55
像我这种整个结构里面都是孔洞的怎么搞呀？？？？每个孔的尺寸都测出来压力有点大呀

...

看你的图应该是Bruker PFAFM的图，印象中在nanoscope软件中有计算孔径或面积的功能，你可以尝试一下。如果不行的话，你可以用ImageJ软件做一个图像分析。

发自小木虫IOS客户端
赞一下(1人) 回复此楼
新人报道，多多指教！
7楼2016-05-11 17:08:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大像

新虫 (小有名气)
送红花一朵
引用回帖:
6楼: Originally posted by Jackcd12 at 2016-05-11 13:04:51
孔的分布还算比较均匀，你可以画几个小方块区来统计最大最小的孔尺寸，能给吃尺寸分布图更好，至少可以给出一个尺寸变动范围。

好的好的，非常感谢
赞一下 回复此楼
8楼2016-05-11 17:32:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大像

新虫 (小有名气)
引用回帖:
7楼: Originally posted by chenbing25 at 2016-05-11 17:08:44
看你的图应该是Bruker PFAFM的图，印象中在nanoscope软件中有计算孔径或面积的功能，你可以尝试一下。如果不行的话，你可以用ImageJ软件做一个图像分析。
...

ImageJ 可以做这个孔径分析吗？能大致教一下我不？
赞一下 回复此楼
9楼2016-05-11 17:34:47
