[求助] 一个关于matlab画图的问题 已有2人参与

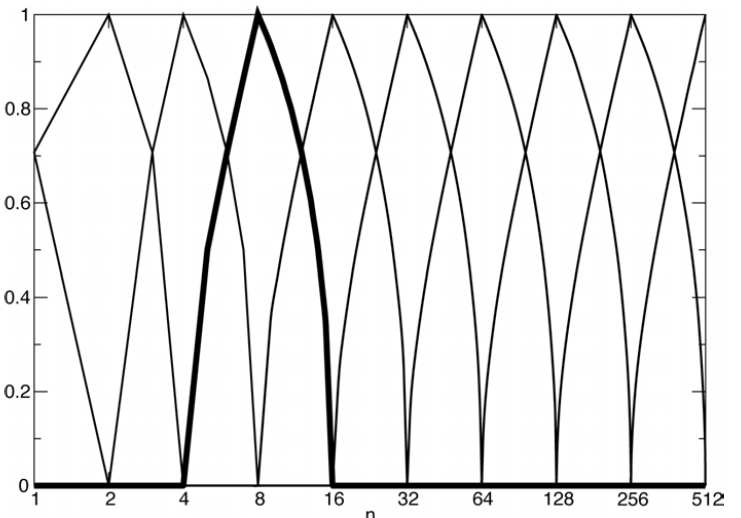

我想用matlab画一组分段函数图像,横坐标想画成如附件图形式的样子,图像是平均分段,但是每段代表的刻度不一样。不知道怎么画,哪位大侠可以帮帮忙?

一个关于matlab画图的问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

霜小妹二

木虫 (正式写手)

哈哈

【答案】应助回帖

★
感谢参与,应助指数 +1
king_lear: 金币+1, ★有帮助 2016-05-07 14:58:43
楼主你可以试试这个命令:semilogx
具体可以参加这个帖子:http://blog.csdn.net/kevinhg/article/details/7948322
祝好!
没事儿就进行交流~
2楼2016-05-06 17:14:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

获泽渔童

木虫 (小有名气)

横坐标是2的整数次方,所以楼主可以另外计算一个向量,再用plot画图,注意第一个参数选用新计算的那个向量。

发自小木虫Android客户端
3楼2016-05-07 05:29:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月只蓝

主管区长 (职业作家)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
king_lear: 金币+1, ★有帮助 2016-05-07 14:59:04
king_lear: 金币+1, ★有帮助 2016-05-07 14:59:35
king_lear: 金币+1, ★有帮助 2016-05-07 15:06:00
把x 设置为等间距的数组,比如 1 2 3……
y按照原始数据输入
图画好之后,把 x 轴的数字改成2^n即可。

以下是个例子:
>> x=1:10;
>> y=[1 0 1 0 1 0 1 0 1 0];
>> plot(x,y)

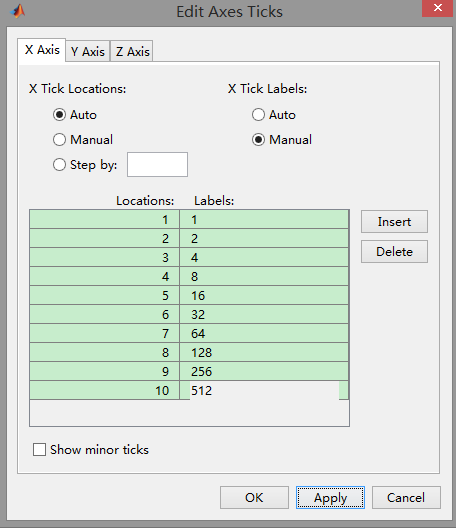

设置:
一个关于matlab画图的问题-1

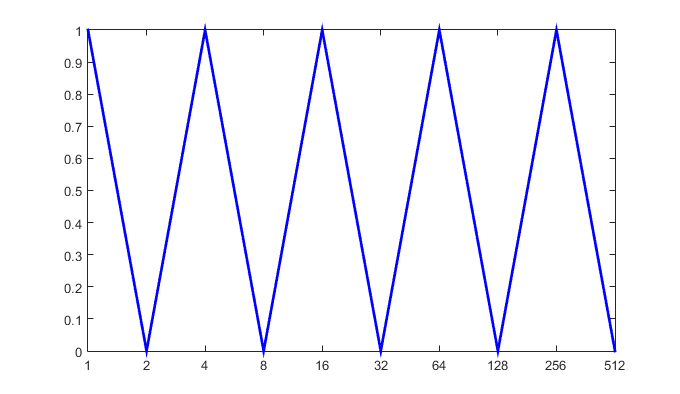

结果:
一个关于matlab画图的问题-2
MATLAB、MS小问题、普通问题请发帖求助!时间精力有限,恕不接受无偿私信求助。
4楼2016-05-07 10:30:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

king_lear

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by 月只蓝 at 2016-05-07 10:30:41
把x 设置为等间距的数组,比如 1 2 3……
y按照原始数据输入
图画好之后,把 x 轴的数字改成2^n即可。

以下是个例子:
>> x=1:10;
>> y=;
>> plot(x,y)

设置:


结果:
...

谢谢你的回答,但是你这种方法改变了函数关系,这就意味着我要将原来的函数都做一个取代,将原来的x变成log2x,否则我的函数关系就不对了。
5楼2016-05-07 14:43:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

king_lear

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by 霜小妹二 at 2016-05-06 17:14:11
楼主你可以试试这个命令:semilogx
具体可以参加这个帖子:http://blog.csdn.net/kevinhg/article/details/7948322
祝好!

谢谢,我知道semilogx,但是它是以10为底的函数,我试过了,没有成功,而且我画的是一个分段函数,坐标中的点都是分段函数的断点,所以它与函数表达式息息相关,不好改函数,没法画
6楼2016-05-07 14:54:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Alusion

新虫 (小有名气)

7楼2016-05-09 09:00:42
