[交流] origin一个图层内绘制多个红外图形求助

怎么用origin绘制多个红外吸收图谱，纵坐标不连续，如图。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
keepgoing，don’tsettle
1楼 2016-05-02 11:38:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Mr张弓长

金虫 (正式写手)
图在这里，这种叠图怎么做的？好像把几个独立的图拼接到了一起。
赞一下(1人) 回复此楼
keepgoing，don’tsettle
2楼2016-05-02 11:39:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cy1232gh

新虫 (小有名气)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
Mr张弓长: 金币+5 2016-05-04 08:39:03
选把数据都保存在一个txt文件里然后导入origin点plot—multicurve-stack然后将表格全部选中就可以了

发自小木虫IOS客户端
赞一下(1人) 回复此楼
8楼2016-05-03 13:01:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Mr张弓长

金虫 (正式写手)

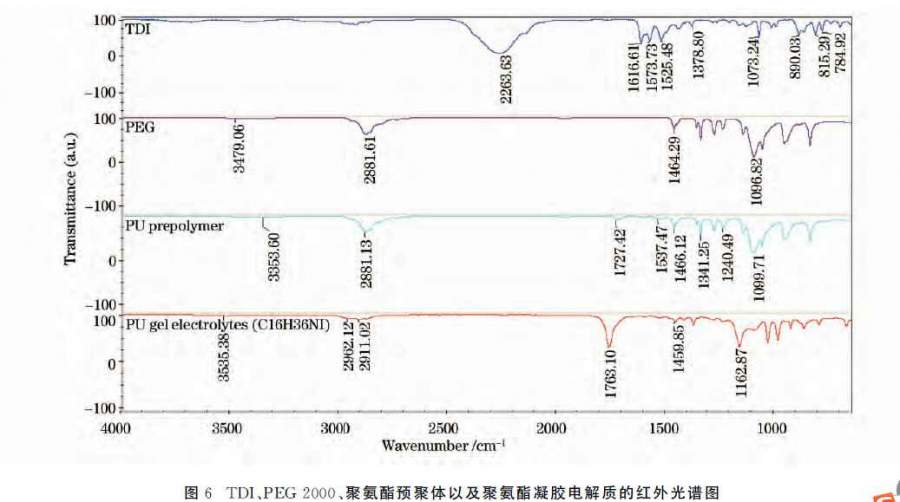

图
origin一个图层内绘制多个红外图形求助



发自小木虫Android客户端
赞一下 回复此楼
keepgoing，don’tsettle
3楼2016-05-02 11:41:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaohongguo

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
点击任一曲线，出现plot details--plot properties 点击layer 1 下面第一行，选择group 点击dependent，点击后面的数行，均设置合适的offset（Y)值即可。
赞一下 回复此楼
静心科研，精心科研
4楼2016-05-02 12:50:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr张弓长

金虫 (正式写手)
引用回帖:
4楼: Originally posted by gaohongguo at 2016-05-02 12:50:19
点击任一曲线，出现plot details--plot properties 点击layer 1 下面第一行，选择group 点击dependent，点击后面的数行，均设置合适的offset（Y)值即可。

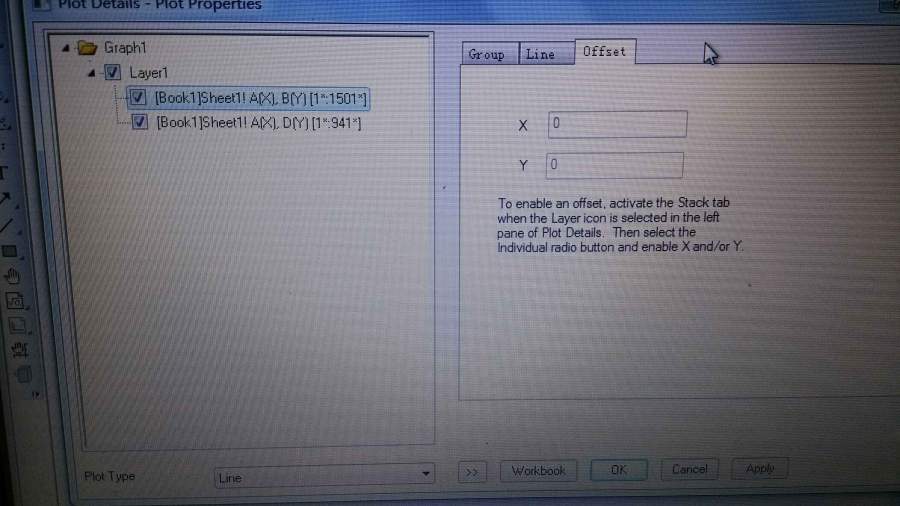

offset中，x y是灰色的，不能输入数字啊？这个怎么弄？
origin一个图层内绘制多个红外图形求助-1



发自小木虫Android客户端
赞一下 回复此楼
keepgoing，don’tsettle
5楼2016-05-02 22:16:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr张弓长

金虫 (正式写手)
引用回帖:
4楼: Originally posted by gaohongguo at 2016-05-02 12:50:19
点击任一曲线，出现plot details--plot properties 点击layer 1 下面第一行，选择group 点击dependent，点击后面的数行，均设置合适的offset（Y)值即可。

嗯，我可以把图形上下移动了。纵坐标怎么处理呢？

发自小木虫Android客户端
赞一下 回复此楼
keepgoing，don’tsettle
6楼2016-05-02 22:18:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsg261723

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
把origin中的图导入Coreldraw，很简单，很方便解决你上面的问题

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

Mr张弓长
7楼2016-05-02 23:11:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hihxl1

木虫 (正式写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
Mr张弓长: 金币+5 2016-05-04 08:39:36
建议楼主采用8楼的方案，出来的图形包括4个图层，分别对应4个曲线图，鼠标双击各个曲线图（默认功能）可以设置纵坐标等参数，此时的处理方式与处理一个曲线图一样。如果非默认，楼主可以点击左上角的图层号，然后双击图层任意位置进行后续参数设置。
这种方法使用频率非常大，建议楼主多试试，甚至可以保存成模板，以后就方便用了。
赞一下 回复此楼
新年里我要好好努力！创造新的辉煌！
9楼2016-05-03 21:28:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kwjg

新虫 (初入文坛)
学习！

发自小木虫Android客户端
回复此楼
10楼2016-05-03 23:23:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
