[求助] fluent后处理求助 已有3人参与

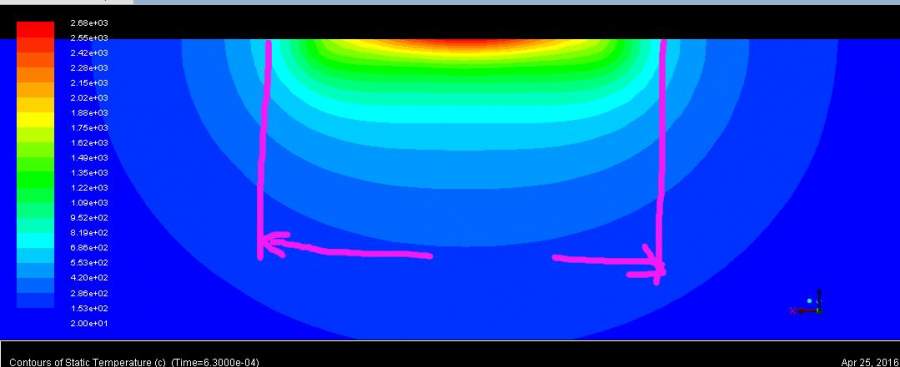

我计算出温度场之后，需要知道如图红线之间的距离，请问有什么后处理软件可以做到这个？tecplot可以吗？如果没有软件可以做到，那么大家都是怎么做的？

fluent后处理求助
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
事在人为
1楼 2016-04-25 21:09:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冬蕾

新虫 (小有名气)
你可以放到tecplot里进行处理，或者将需要研究的位置进行截屏然后放到viso中再作处理也可以达到此目的的！

发自小木虫IOS客户端
赞一下 回复此楼
2楼2016-04-25 21:19:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

料理呗

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by 冬蕾 at 2016-04-25 21:19:09
你可以放到tecplot里进行处理，或者将需要研究的位置进行截屏然后放到viso中再作处理也可以达到此目的的！

tecplot折腾了有一段时间，但是找不到门路，能烦请指点一下吗？放到viso中，是有比例尺可以计算吗？
赞一下 回复此楼
事在人为
3楼2016-04-25 21:27:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
料理呗: 金币+2, ★★★很有帮助, 感谢！ 2016-04-25 21:44:41
料理呗: 金币+1, ★★★很有帮助, 感谢 2016-04-28 14:21:26
这个距离应该是个估算值，不可能完全精确的。
在fluent的surface下利用鼠标创建两个点（可以得到坐标值），点的位置就是红线位置，然后计算两个点之间的距离就行了。
赞一下 回复此楼
4楼2016-04-25 21:39:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冬蕾

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by 料理呗 at 2016-04-25 21:27:40
tecplot折腾了有一段时间，但是找不到门路，能烦请指点一下吗？放到viso中，是有比例尺可以计算吗？...

tecplot你看一般参考书后面都有介绍，那些简单的功能学会就足够了，有的为了论文的美观会把所有批量处理的数据用photoshop处理的

发自小木虫IOS客户端
赞一下 回复此楼
5楼2016-04-25 22:32:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

圆梦缘1989

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
tecplot中有坐标尺寸，把图拖到靠近坐标位置，估算一下距离即可

发自小木虫IOS客户端
赞一下 回复此楼
6楼2016-04-26 22:42:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金华岁月

金虫 (著名写手)
list节点温度，提取坐标或者建立路径，显示路径上温度曲线，即可得到距离

发自小木虫Android客户端
赞一下 回复此楼
金华岁月谁与共？樱花树下，飘雪如梦......
7楼2016-04-27 07:43:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

料理呗

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by 金华岁月 at 2016-04-27 07:43:43
list节点温度，提取坐标或者建立路径，显示路径上温度曲线，即可得到距离

感谢！
回复此楼
事在人为
8楼2016-04-28 14:21:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

料理呗

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by 金华岁月 at 2016-04-27 07:43:43
list节点温度，提取坐标或者建立路径，显示路径上温度曲线，即可得到距离

但是这个list在什么地方呢？百度了一下，没找到。
赞一下 回复此楼
事在人为
9楼2016-04-28 14:23:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YipChipang

新虫 (初入文坛)
用plot功能绘制XY图就可以啊，X轴选择curve length,Y是你想要的结果，这样就可以画出一个曲线，就有坐标了。跟7楼一个意思。

发自小木虫Android客户端
赞一下 回复此楼
10楼2016-04-28 14:50:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
