[求助] fluent后处理图像出现裂纹 已有3人参与

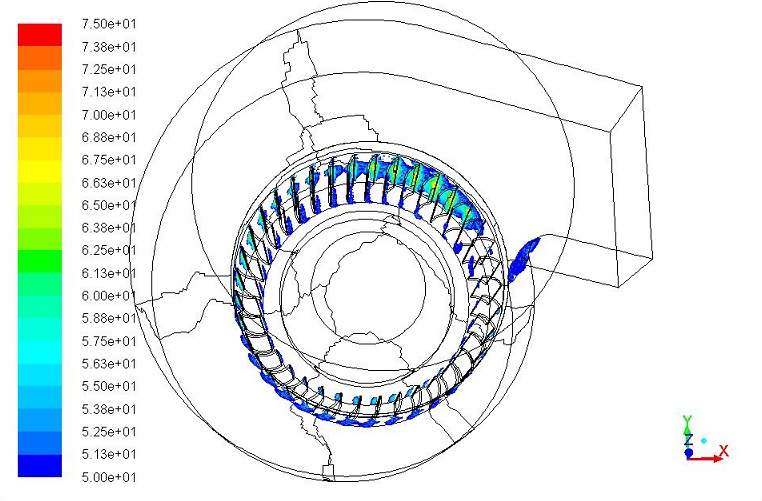

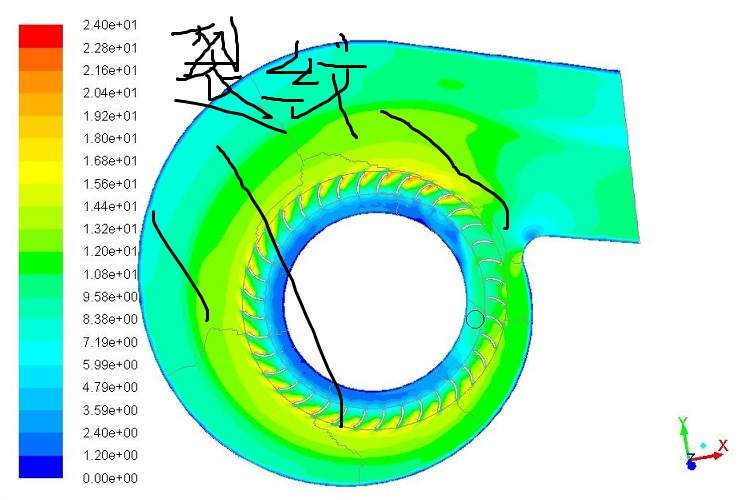

用gambit画的网格，fluent计算后出的图有裂纹。是不是因为gambit画的非结构网格？有办法去掉吗？求大神解答。

fluent后处理图像出现裂纹


fluent后处理图像出现裂纹-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-01-04 22:29:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haohao549

银虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
ZB2014322: 金币+3, ★★★★★最佳答案 2015-01-05 22:30:23
需要问下楼主，是否是在并行计算的情况下进行后处理的

如果是的话，可能是会出现裂纹的情况

需要保存计算结果，然后单核情况下打开计算结果文件，再进行后处理显示
赞一下 回复此楼
2楼2015-01-05 08:04:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个是由于并行造成的，你用单核的读入，然后再处理就没问题了

有限元项目咨询
赞一下 回复此楼
3楼2015-01-05 17:44:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sofaraway

铁虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
ZB2014322: 金币+2, ★★★★★最佳答案 2015-01-05 22:30:29
试试 Graphics and Animations>Scene...>Display...，
将Perimeter Edges、Feature Edges前的方框里的勾去掉，
一般地这样做就可以了。
赞一下 回复此楼
Never too late to learn
4楼2015-01-05 20:51:17
