[求助] 旋转体的动网格 已有2人参与

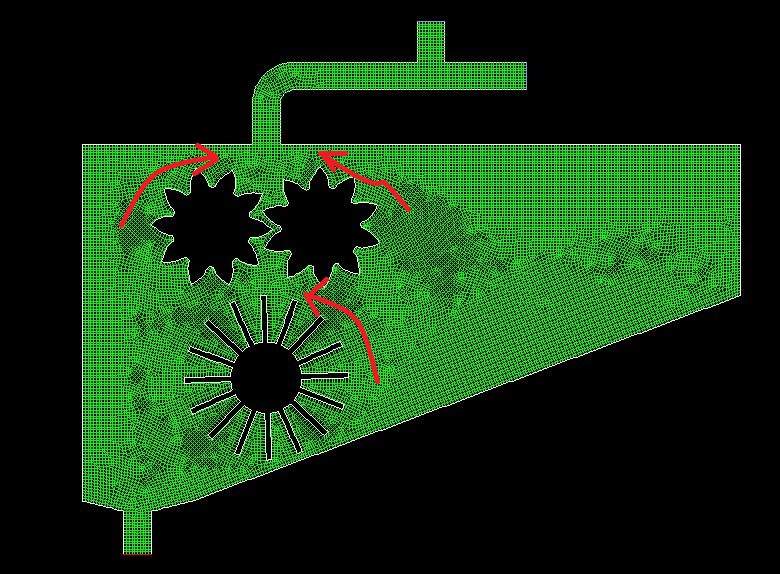

如图,所示模型,方向已经标出,现在的问题是当每个轮以2m/s的速度旋转时,总是会出现负网格,请问应该怎样更改啊。附件为cas,msh文件旋转体的动网格
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 1.cas
  • 2016-04-25 18:53:35, 1.12 M
  • 附件 2 : 1.msh
  • 2016-04-25 18:53:36, 1.9 M

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)


【答案】应助回帖

感谢参与,应助指数 +1
这个需要用非结构网格,你用四边形网格就是会出现负网格的
2楼2016-04-25 21:44:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huagong159

金虫 (职业作家)

你好我想问下。你的旋转部分是去除掉然后设置转速的吗

发自小木虫Android客户端
3楼2016-04-25 21:56:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

圆梦缘1989

新虫 (小有名气)

4楼2016-04-26 00:45:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangjinzheng

铁虫 (小有名气)

引用回帖:
3楼: Originally posted by huagong159 at 2016-04-25 21:56:08
你好我想问下。你的旋转部分是去除掉然后设置转速的吗

恩,我是先去掉之后,然后定义运动边界,再设置的转速
5楼2016-04-26 11:28:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangjinzheng

铁虫 (小有名气)

引用回帖:
4楼: Originally posted by 圆梦缘1989 at 2016-04-26 00:45:37
时间步尽量小

已经到0.0001了,还要再小吗
6楼2016-04-26 11:29:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangjinzheng

铁虫 (小有名气)

引用回帖:
2楼: Originally posted by 微流咨询 at 2016-04-25 21:44:08
这个需要用非结构网格,你用四边形网格就是会出现负网格的

意思是说,我应该网格的全部都做成三角形的吗,譬如,上面的网管和下面的直管也要用三角形划分吗
7楼2016-04-26 11:31:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

圆梦缘1989

新虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
引用回帖:
6楼: Originally posted by fangjinzheng at 2016-04-26 11:29:20
已经到0.0001了,还要再小吗...

可以-5次方试试,看看哪里网格出问题,齿轮啮合处的间隙是多少

发自小木虫IOS客户端
8楼2016-04-26 11:37:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

圆梦缘1989

新虫 (小有名气)

【答案】应助回帖

引用回帖:
8楼: Originally posted by 圆梦缘1989 at 2016-04-26 11:37:03
可以-5次方试试,看看哪里网格出问题,齿轮啮合处的间隙是多少
...

还有个问题,你的网格可以全换成三角形的网格

发自小木虫IOS客户端
9楼2016-04-26 11:38:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangjinzheng

铁虫 (小有名气)

引用回帖:
8楼: Originally posted by 圆梦缘1989 at 2016-04-26 11:37:03
可以-5次方试试,看看哪里网格出问题,齿轮啮合处的间隙是多少
...

大概2-3mm间隙,大神,怎样看出现问题的网格啊,这个我一直没搞明白
10楼2016-04-26 12:08:02
