[求助] ICEM画网格求助 已有1人参与

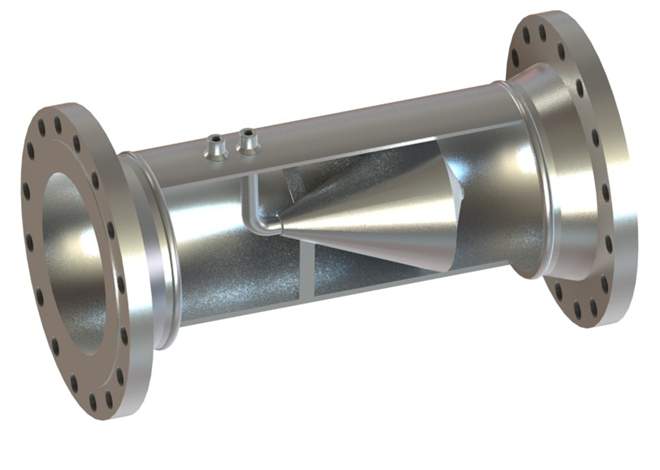

实物图：
ICEM画网格求助

简要说明图：
ICEM画网格求助-1


ICEM文件：见附件
带支撑的tin文件：Vcone_support.tin
x_t文件:Vcone_support.x_t

如果带有支撑画网格有很大困难，请问能说说不带支撑的网格画法吗？
不带支撑的tin文件：Vcone.tin
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : Vcone_support.tin
    • 2016-04-24 22:41:14, 35.06 K
  • 附件 2 : Vcone.tin
    • 2016-04-24 22:43:05, 22.28 K
  • 附件 3 : Vcone_support.x_t
    • 2016-04-24 22:45:41, 8.14 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
思考之后努力
1楼 2016-04-24 22:44:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

追梦De行者

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
zhouwensmile: 金币+200, ★★★很有帮助, 能上传一下blk或者整个prj文件吗 2016-04-25 20:09:01
zhouwensmile: 金币+366, ★★★★★最佳答案, 如果有时间，能把支撑的模型考虑一下么？：) 2016-04-26 22:22:05
nono2009: 仿真EPI+1, 鼓励应助 2016-04-27 07:17:30
不带支撑的，两次O型切分可以实现，不过小孔那里的网格aspect ratio值较大，我画的最大27左右，应该还是可以接受的，第二次内部O型切分得到的O块比较大，注意调整不同截面内部O块的大小
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

zhouwensmile
认真做事，踏实做人！
2楼2016-04-25 15:42:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

追梦De行者

木虫 (小有名气)
在公司传不了文件，发你邮箱吧，早上调了一下节点参数，aspect ratio降到12以下了
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

zhouwensmile
认真做事，踏实做人！
3楼2016-04-26 09:09:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
送红花一朵
引用回帖:
3楼: Originally posted by 追梦De行者 at 2016-04-26 09:09:55
在公司传不了文件，发你邮箱吧，早上调了一下节点参数，aspect ratio降到12以下了

十分感谢！
回复此楼
思考之后努力
4楼2016-04-26 09:21:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
送红花一朵
引用回帖:
2楼: Originally posted by 追梦De行者 at 2016-04-25 15:42:43
不带支撑的，两次O型切分可以实现，不过小孔那里的网格aspect ratio值较大，我画的最大27左右，应该还是可以接受的，第二次内部O型切分得到的O块比较大，注意调整不同截面内部O块的大小

已经收到了blk文件
照着样子，我自己来尝试画了一下，但是有点问题，最小的面选中了之后，还是出现了凸台，进而出现负质量网格

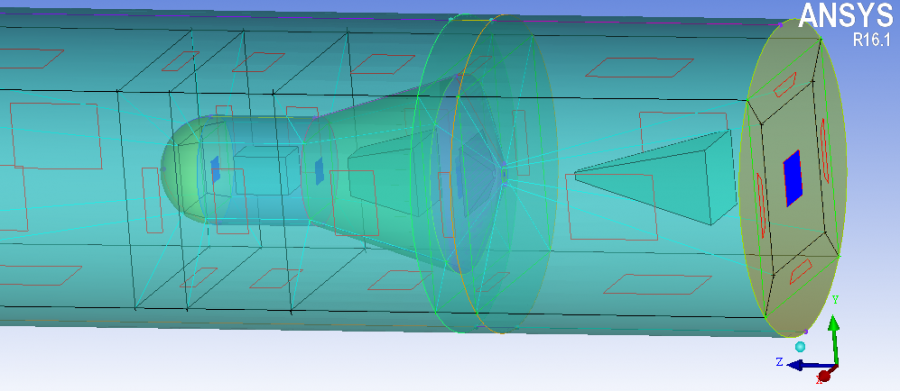

第二次划分O block，选中了部分块和面
ICEM画网格求助-2

但是出现了凸台
ICEM画网格求助-3
赞一下 回复此楼
思考之后努力
5楼2016-04-26 12:50:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

追梦De行者

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
zhouwensmile: 金币+100, ★★★很有帮助, 赞！ 2016-04-26 14:36:30
引用回帖:
5楼: Originally posted by zhouwensmile at 2016-04-26 12:50:56
已经收到了blk文件
照着样子，我自己来尝试画了一下，但是有点问题，最小的面选中了之后，还是出现了凸台，进而出现负质量网格

第二次划分O block，选中了部分块和面


但是出现了凸台
...

凸台是指O块不在小孔所在的面上吗？如果是这样可以通过面的关联拉到孔口的面上，我当时也是这样处理的
赞一下 回复此楼
认真做事，踏实做人！
6楼2016-04-26 13:41:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

追梦De行者

木虫 (小有名气)
O型块较大的话，这样的圆锥结构通过调节整体的offset值不好处理，可以通过改变edge的长度来调节（平行边一起修改长度，分两次修改两组平行边）
赞一下 回复此楼
认真做事，踏实做人！
7楼2016-04-26 13:48:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
引用回帖:
7楼: Originally posted by 追梦De行者 at 2016-04-26 13:48:08
O型块较大的话，这样的圆锥结构通过调节整体的offset值不好处理，可以通过改变edge的长度来调节（平行边一起修改长度，分两次修改两组平行边）

十分感谢，深受启发！

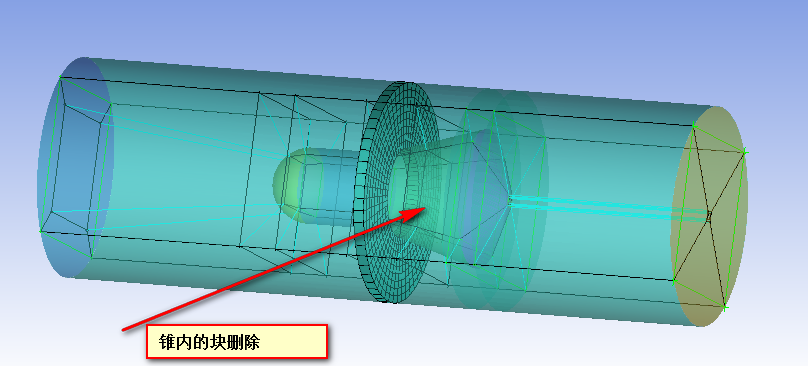

我划分了一次O block，因为锥体内没有流体流动，需要把块删除
ICEM画网格求助-4

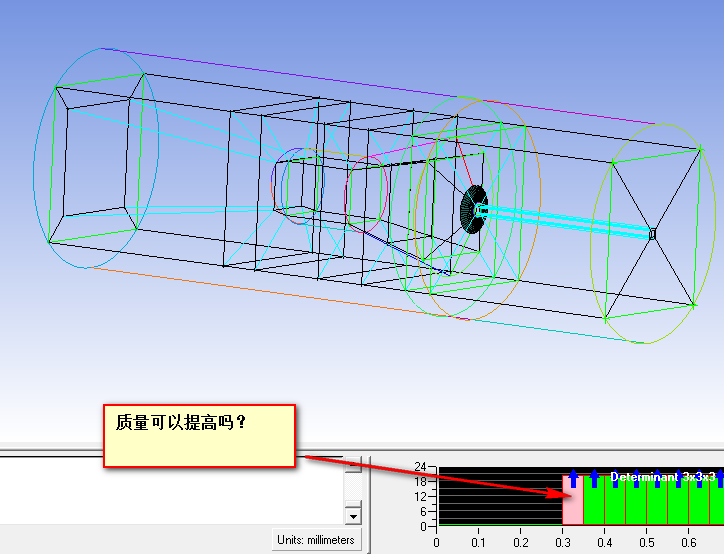

但对于这个还可以提高质量吗？
ICEM画网格求助-5

（我将blk和tin发到了您的邮箱）
赞一下 回复此楼
思考之后努力
8楼2016-04-26 14:43:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

追梦De行者

木虫 (小有名气)
所指位置的网格质量可以通过调节参数分布（nodes和mesh law）来提高
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

zhouwensmile
认真做事，踏实做人！
9楼2016-04-26 16:04:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
送红花一朵
引用回帖:
9楼: Originally posted by 追梦De行者 at 2016-04-26 16:04:40
所指位置的网格质量可以通过调节参数分布（nodes和mesh law）来提高

感谢！
太厉害了
回复此楼
思考之后努力
10楼2016-04-26 17:25:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
