[求助] 拉伸断口分析 已有4人参与

请问这个断口是什么断裂类型?

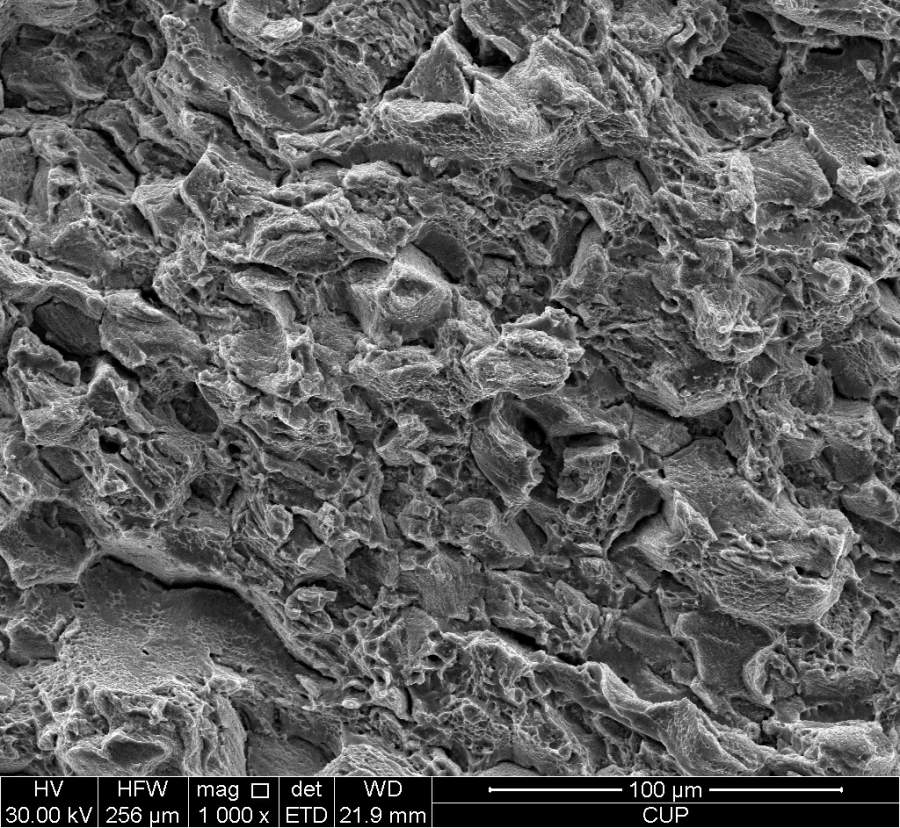

拉伸断口分析

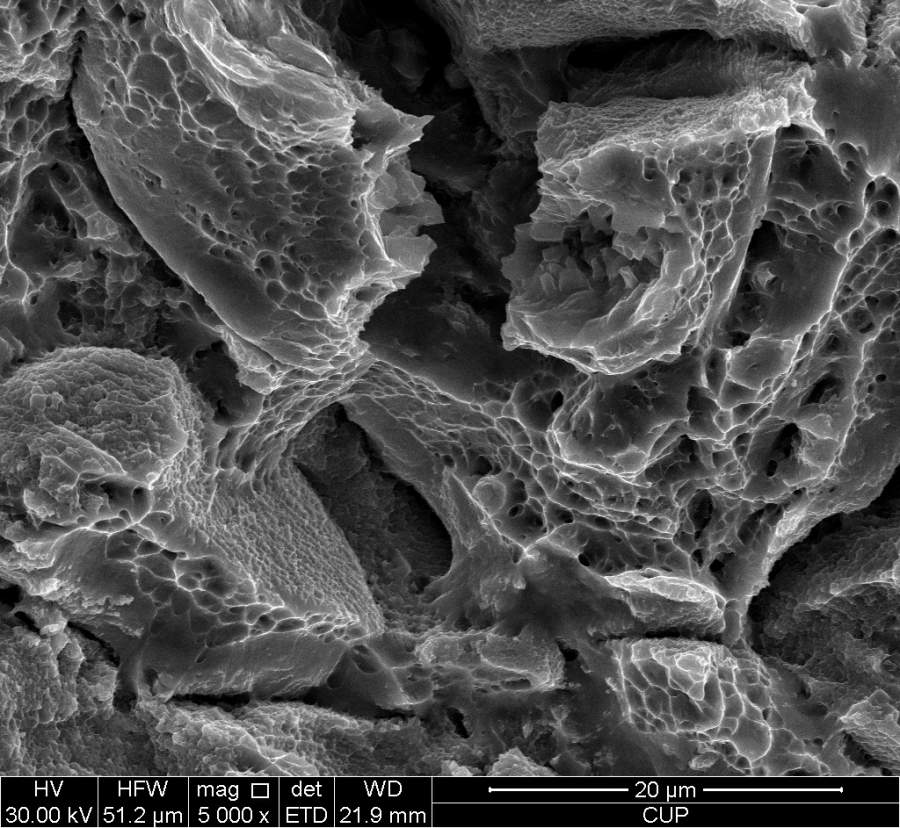

拉伸断口分析-1
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

退火态的低倍断口有规则的剪切唇,冷轧态的断口剪切面不规则,但延伸率较高,应仍是韧性断裂。图2和图3全是含有较深空洞的韧窝,看来韧性比较好的。在这么大的倍数下,这些空洞也是正常的。
主要从事稀有金属钛合金、钽铌及其合金,铍青铜材料及管棒线材塑性加工技术研究与生产。
18楼2016-04-27 19:19:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

nixon

木虫 (正式写手)

【答案】应助回帖

根据这两幅图推断,宏观脆性穿晶断裂,微观呈微孔汇聚断裂模式,其中穿晶断裂为主导。LZ最好确定一下宏观上看是否为脆断,以判断我的推断是否正确。
13楼2016-04-23 10:33:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

w607

铁杆木虫 (著名写手)

2楼2016-04-19 15:10:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

engle028

至尊木虫 (知名作家)

脚踏实地

【答案】应助回帖

感谢参与,应助指数 +1
韧性断口但是又大量的二次裂纹,局部有沿晶韧窝特征
加油,期待一切美好
3楼2016-04-19 20:27:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

感谢参与,应助指数 +1
1000倍的断口特征不典型,需要结合拉伸性能分析,似乎是穿晶断裂,有很多二次裂纹;5000倍可以看出很多剪切韧窝,应该说还是韧性断裂,只不过韧性不是很好!
主要从事稀有金属钛合金、钽铌及其合金,铍青铜材料及管棒线材塑性加工技术研究与生产。
4楼2016-04-20 12:34:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

坚持到底001

新虫 (小有名气)

引用回帖:
2楼: Originally posted by w607 at 2016-04-19 15:10:13
脆性断口!

不要误导

发自小木虫IOS客户端
5楼2016-04-20 12:50:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

piu嘛

铜虫 (小有名气)

粉末冶金的么?有点像穿晶断裂,但是有些许韧窝

发自小木虫Android客户端
6楼2016-04-20 15:04:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liufei314

禁虫 (小有名气)

本帖内容被屏蔽

7楼2016-04-20 17:53:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

根号二

新虫 (正式写手)

塑性性应该不好,脆性断裂,沿晶断裂,但有浅韧窝。0

发自小木虫Android客户端
天道酬勤
8楼2016-04-21 20:42:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

相变理论666

新虫 (小有名气)

引用回帖:
2楼: Originally posted by w607 at 2016-04-19 15:10:13
脆性断口!

这么明显的韧窝,怎么就脆性断裂呢,主要是韧性断裂

发自小木虫IOS客户端
9楼2016-04-21 20:49:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cobain81

银虫 (小有名气)

韧窝和脆断的表象没有弄清楚,怎么判断出断裂的形式呢?
10楼2016-04-22 10:24:12
