为什么提问题的都不给宏观图，只给一个扫描电镜呢。。。
只能看到这么一点点，除非很典型的，否则很难猜啊
赞一下 回复此楼
11楼2016-04-22 20:12:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ruimu1920

新虫 (小有名气)
铝合金吗，粉末冶金吗

发自小木虫Android客户端
赞一下 回复此楼
12楼2016-04-22 22:05:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nixon

木虫 (正式写手)

【答案】应助回帖

根据这两幅图推断，宏观脆性穿晶断裂，微观呈微孔汇聚断裂模式，其中穿晶断裂为主导。LZ最好确定一下宏观上看是否为脆断，以判断我的推断是否正确。
赞一下(3人) 回复此楼
13楼2016-04-23 10:33:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

茅庐晓声

新虫 (小有名气)
穿晶剪切断裂，脆性断裂的一种

发自小木虫IOS客户端
赞一下 回复此楼
14楼2016-04-23 23:23:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

茅庐晓声

新虫 (小有名气)
如果是铝合金的话，变形态或是过时效态经常有这种断口

发自小木虫IOS客户端
赞一下 回复此楼
15楼2016-04-23 23:24:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

q1a2z3cyb

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by zbhwel at 2016-04-20 12:34:16
1000倍的断口特征不典型，需要结合拉伸性能分析，似乎是穿晶断裂，有很多二次裂纹；5000倍可以看出很多剪切韧窝，应该说还是韧性断裂，只不过韧性不是很好！

这是冷轧板650℃退火1小时后的拉伸断口，延伸率大概20%。补充一张低倍的照片：
拉伸断口分析
赞一下 回复此楼
16楼2016-04-27 14:20:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

q1a2z3cyb

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by zbhwel at 2016-04-20 12:34:16
1000倍的断口特征不典型，需要结合拉伸性能分析，似乎是穿晶断裂，有很多二次裂纹；5000倍可以看出很多剪切韧窝，应该说还是韧性断裂，只不过韧性不是很好！

冷轧态材料的延伸率为13%左右。以下是冷轧态的断口照片：

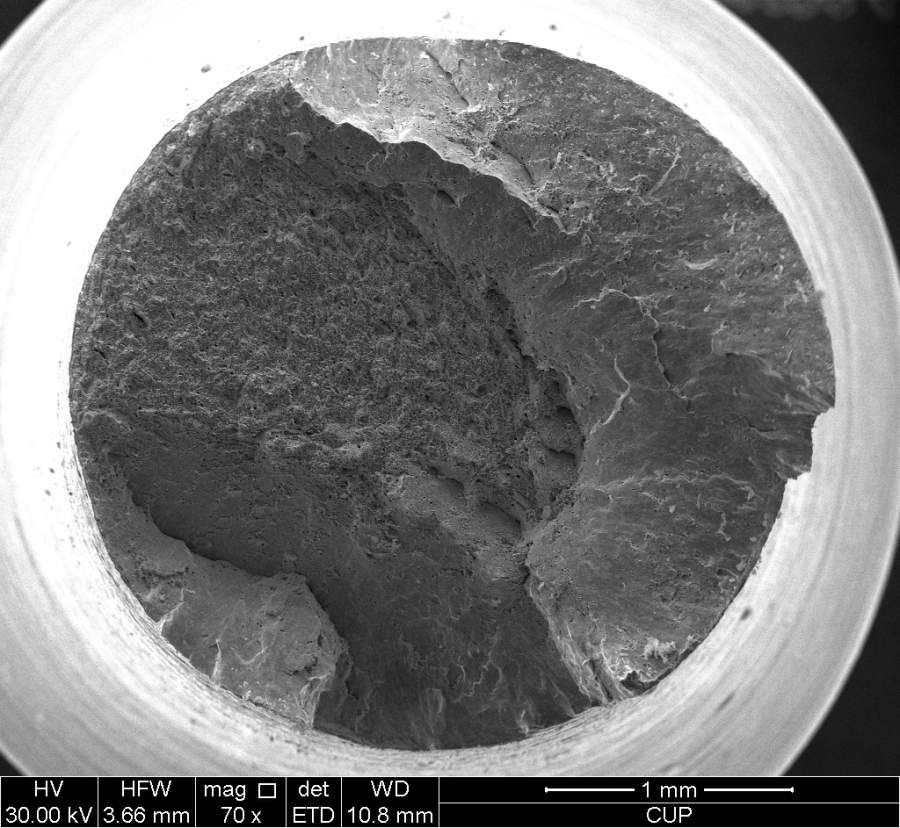

拉伸断口分析-1

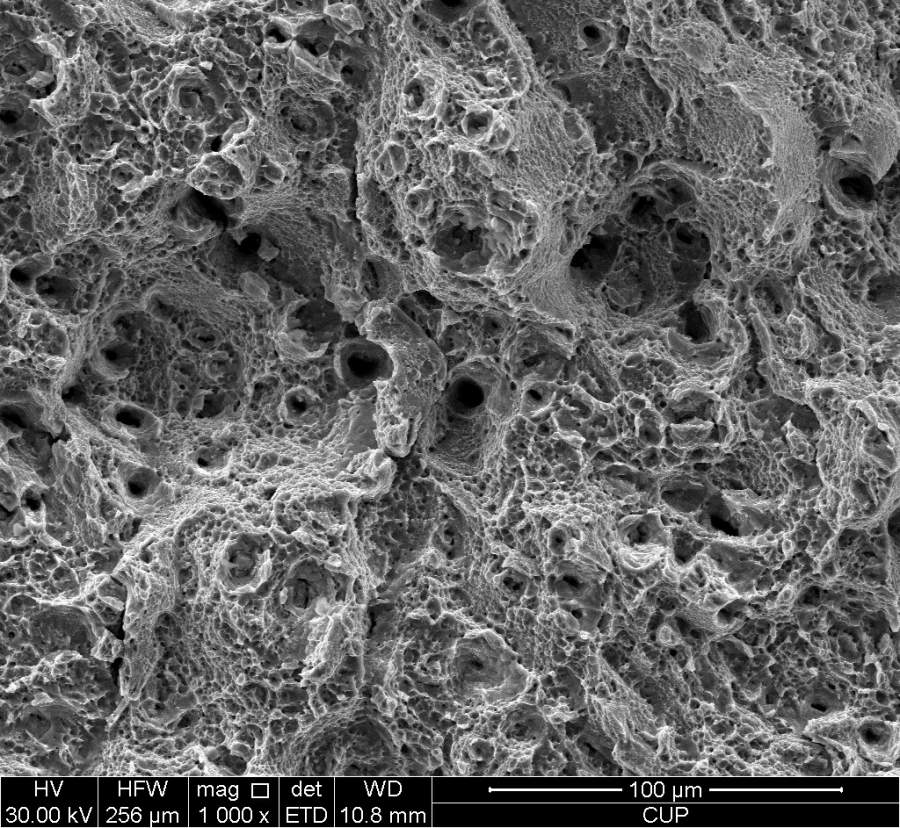

拉伸断口分析-2

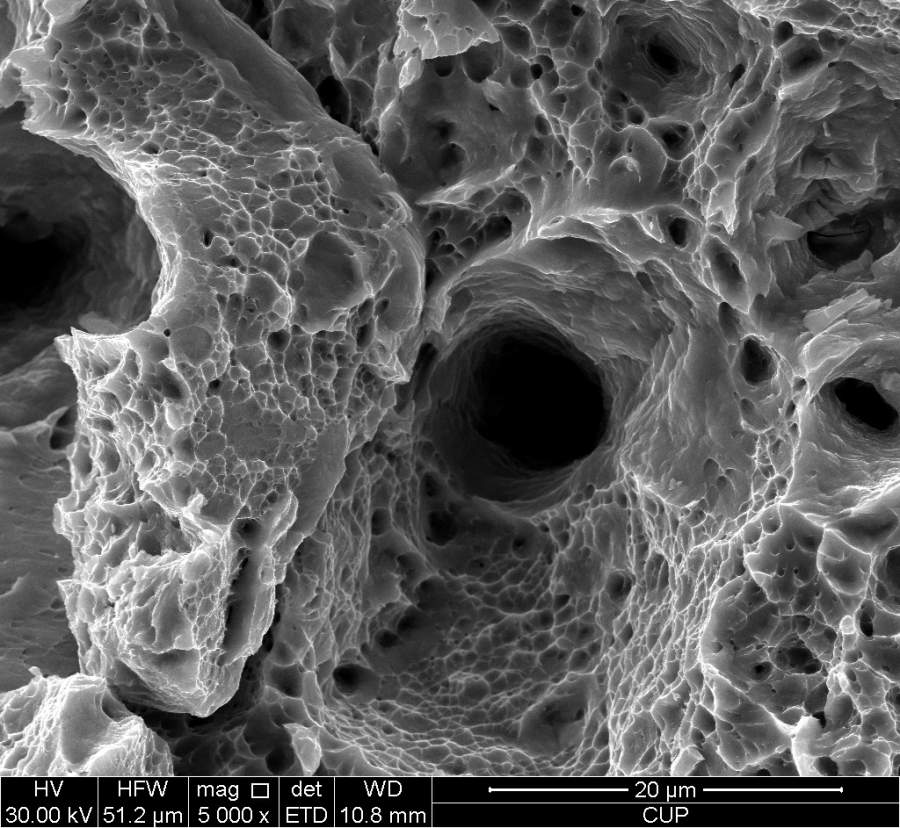

拉伸断口分析-3
赞一下 回复此楼
17楼2016-04-27 14:23:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

退火态的低倍断口有规则的剪切唇，冷轧态的断口剪切面不规则，但延伸率较高，应仍是韧性断裂。图2和图3全是含有较深空洞的韧窝，看来韧性比较好的。在这么大的倍数下，这些空洞也是正常的。
赞一下(2人) 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
18楼2016-04-27 19:19:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

601021997

新虫 (初入文坛)
引用回帖:
18楼: Originally posted by zbhwel at 2016-04-27 19:19:55
退火态的低倍断口有规则的剪切唇，冷轧态的断口剪切面不规则，但延伸率较高，应仍是韧性断裂。图2和图3全是含有较深空洞的韧窝，看来韧性比较好的。在这么大的倍数下，这些空洞也是正常的。

你好能请你帮我分析一下断口吗
赞一下 回复此楼
19楼2016-05-16 13:31:32
