[交流] EIS 阻抗半圆不全 已有7人参与

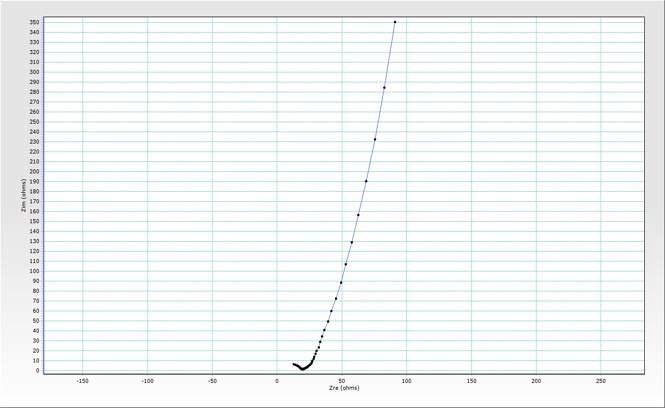

同一个样品，频率设置不同，阻抗图如下。可以认为电阻小于20 欧姆吧

EIS 阻抗半圆不全

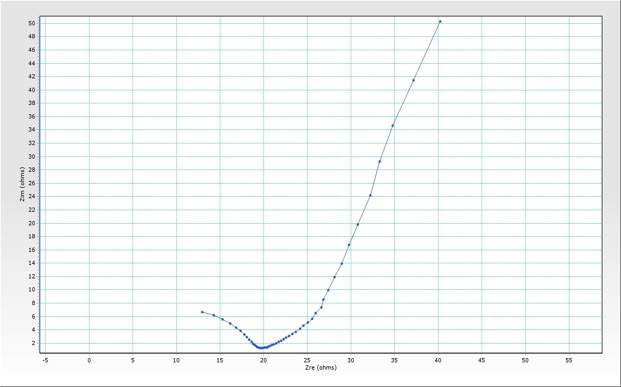

0.1-10K .jpg


EIS 阻抗半圆不全-1
回复此楼

» 猜你喜欢
1楼 2016-04-18 17:24:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
高频不够，从100wHz 开始测试
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
2楼2016-04-18 22:28:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigishappy

新虫 (小有名气)
引用回帖:
2楼: Originally posted by langzhizhou at 2016-04-18 22:28:33
高频不够，从100wHz 开始测试

多谢。
回复此楼
3楼2016-04-19 08:35:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bitwph

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主我和你一样的情况，但是电化学工作站，到不了100w，你现在搞定了呢

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-04-20 00:00:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsh200100

铁杆木虫 (著名写手)

红尘来去一场梦
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
锂电池常用内阻仪是1000Hz的，EIS高频100K就差不多了。
赞一下 回复此楼
5楼2016-04-20 00:35:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigishappy

新虫 (小有名气)
引用回帖:
4楼: Originally posted by bitwph at 2016-04-20 00:00:50
楼主我和你一样的情况，但是电化学工作站，到不了100w，你现在搞定了呢

还没做呢
回复此楼
6楼2016-04-20 10:03:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigishappy

新虫 (小有名气)
引用回帖:
5楼: Originally posted by lsh200100 at 2016-04-20 00:35:05
锂电池常用内阻仪是1000Hz的，EIS高频100K就差不多了。

但是从这个图应该也能大概推断出内阻不大，小于20欧姆吧
赞一下 回复此楼
7楼2016-04-20 10:04:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigishappy

新虫 (小有名气)
引用回帖:
5楼: Originally posted by lsh200100 at 2016-04-20 00:35:05
锂电池常用内阻仪是1000Hz的，EIS高频100K就差不多了。

这个是用于超级电容的，从这个图应该能推断出内阻不大，小于20欧姆吧
赞一下 回复此楼
8楼2016-04-20 10:05:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsh200100

铁杆木虫 (著名写手)

红尘来去一场梦
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by pigishappy at 2016-04-20 10:04:30
但是从这个图应该也能大概推断出内阻不大，小于20欧姆吧...

看圆弧趋势，截距能到5欧姆位置
赞一下 回复此楼
9楼2016-04-20 10:45:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsh200100

铁杆木虫 (著名写手)

红尘来去一场梦
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by pigishappy at 2016-04-20 10:05:50
这个是用于超级电容的，从这个图应该能推断出内阻不大，小于20欧姆吧...

看测试数据，频率也很重要。1000Hz阻抗近似欧姆阻抗
赞一下 回复此楼
10楼2016-04-20 10:48:40
