[求助] 请问这样的高端能带图怎么绘制？

请问这样的高端能带图怎么绘制？
如图，这样的能带图怎么绘制？
PS我搞了整下午了，办不了这事
关键是没连一起的地方，还有融进导带闪光的部分，擦掉在羽化填充没这么和谐

请大家帮忙看看这是怎么画出来的，有没有现成的软件办这事
感谢！
回复此楼

» 猜你喜欢
1楼 2016-04-14 21:02:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

golddoushi

木虫 (正式写手)
golddoushi: 回帖置顶 2016-05-28 15:30:37
今儿个闲来没事，总算把这事办了
稍微说下思路吧
这种图实际上是dos图，展宽大小按sigma来的
把能带图看成100个小长条拼起来，每个小长条的底边对应一个k点，长条的颜色按该k点对应的能量本征值算出来，计算式
val = exp (-1*abs(y-eig)**0.1)
val 是长方形对应位置的颜色值，等于1时完全红，等于0时完全蓝
y 是对应的位置
eig是本征值
0.1 是此处使用的sigma

请问这样的高端能带图怎么绘制？-1
赞一下(1人) 回复此楼
12楼2016-05-28 15:27:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

tsglss

铁杆木虫 (著名写手)
非要高端图吗？

[ 发自手机版 http://muchong.com/3g ]
回复此楼
做好自己
2楼2016-04-15 13:30:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

golddoushi

木虫 (正式写手)
引用回帖:
2楼: Originally posted by tsglss at 2016-04-15 13:30:22
非要高端图吗？

比较好看，简洁，而且包含了丰富的信息
赞一下 回复此楼
3楼2016-04-15 17:23:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luzihen

金虫 (正式写手)
同问
羽化？你确定这是ps的嘛？
有展宽的应该有物理意义吧？能不能表格出处，大家讨论讨论。
我见过做声子的类似的图，非常酷玄。
赞一下 回复此楼
4楼2016-04-17 15:36:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

golddoushi

木虫 (正式写手)
引用回帖:
4楼: Originally posted by luzihen at 2016-04-17 15:36:21
同问
羽化？你确定这是ps的嘛？
有展宽的应该有物理意义吧？能不能表格出处，大家讨论讨论。
我见过做声子的类似的图，非常酷玄。

是的，我写信问了作者了，这个确实不是PS 的
这个是按k点分解，以及按边缘原子分解的 pDOS，然后组合在一张图上
所以本质上来说应该是DOS图，而不是能带图了
赞一下 回复此楼
5楼2016-04-17 16:20:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

龙山狮崖

铁杆木虫 (正式写手)
这个到底怎么画？楼主知道了嘛？

发自小木虫Android客户端
赞一下 回复此楼
独在异乡为异客
6楼2016-04-17 18:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vcuteym

铁虫 (初入文坛)
哪篇文章？

发自小木虫IOS客户端
回复此楼
7楼2016-04-17 21:22:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vcuteym

铁虫 (初入文坛)
你只要告诉我涂上颜色的意义，我应该可以试试

发自小木虫IOS客户端
赞一下 回复此楼
8楼2016-04-17 21:23:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vcuteym

铁虫 (初入文坛)
还有，你会算陈数？和z2

发自小木虫IOS客户端
赞一下 回复此楼
9楼2016-04-17 22:00:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

golddoushi

木虫 (正式写手)
★ ★ ★
franch: 金币+3, 鼓励交流。。。。 2016-04-21 06:00:04
引用回帖:
9楼: Originally posted by vcuteym at 2016-04-17 22:00:50
还有，你会算陈数？和z2

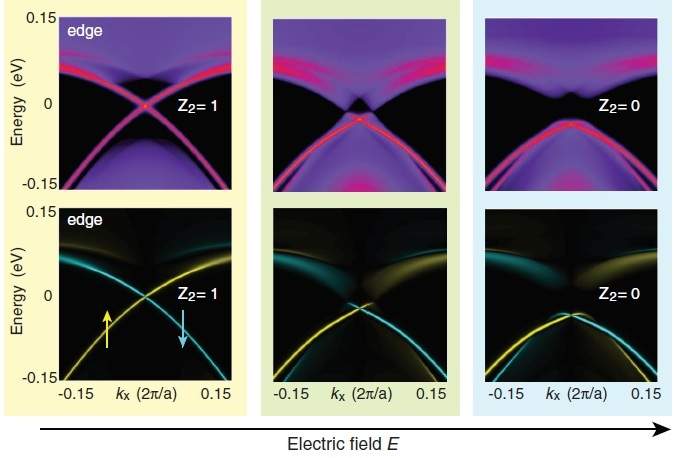

Science 12 DECEMBER 2014 • VOL 346 ISSUE 6215
这篇文章里的图，张首晟 Bi2Se3 里面也有几个这样的图

上面三个图，紫色代表体态，粉红色表示边缘态，渐变的展宽表示边缘态到体态的过度
下面三个图，蓝色和黄色分别表示自旋相反的边缘态，这里没有画体态，颜色变淡（或者说过度到黑色）表示边缘态减少

陈数和Z2可以用第一性原理算出的速度矩阵得到。具体的可参考Fu liang 2007的文章。也可以用紧束缚方法算出来，这个已经有现成的软件了
http://www.physics.rutgers.edu/pythtb/examples.html#opennewwindow
赞一下 回复此楼
10楼2016-04-17 23:09:59
