小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » 热点前沿问题讨论 » 请问这样的高端能带图怎么绘制？
142/2返回列表上一页12
查看: 2150  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

vcuteym

铁虫 (初入文坛)
引用回帖:
10楼: Originally posted by golddoushi at 2016-04-17 23:09:59
Science 12 DECEMBER 2014 • VOL 346 ISSUE 6215
这篇文章里的图，张首晟 Bi2Se3 里面也有几个这样的图

上面三个图，紫色代表体态，粉红色表示边缘态，渐变的展宽表示边缘态到体态的过度
下面三个图，蓝 ...

你能算出这些图所需的原始数据吗？

发自小木虫IOS客户端
赞一下 回复此楼
11楼2016-04-18 16:28:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

golddoushi

木虫 (正式写手)
golddoushi: 回帖置顶 2016-05-28 15:30:37

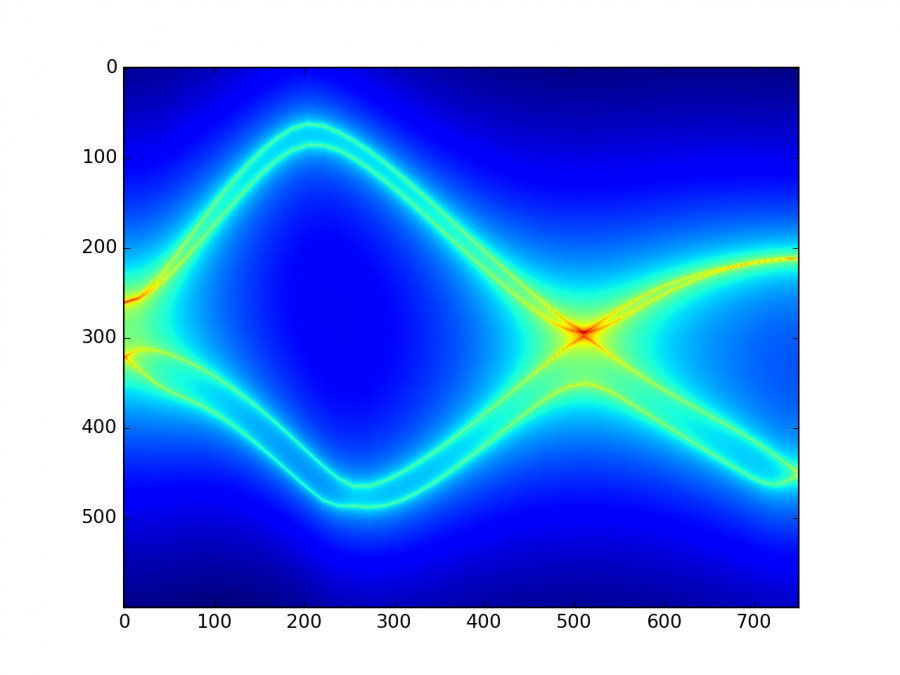

今儿个闲来没事，总算把这事办了
稍微说下思路吧
这种图实际上是dos图，展宽大小按sigma来的
把能带图看成100个小长条拼起来，每个小长条的底边对应一个k点，长条的颜色按该k点对应的能量本征值算出来，计算式
val = exp (-1*abs(y-eig)**0.1)
val 是长方形对应位置的颜色值，等于1时完全红，等于0时完全蓝
y 是对应的位置
eig是本征值
0.1 是此处使用的sigma

请问这样的高端能带图怎么绘制？
赞一下(1人) 回复此楼
12楼2016-05-28 15:27:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

对马拉二胡

至尊木虫 (职业作家)
引用回帖:
12楼: Originally posted by golddoushi at 2016-05-28 15:27:16
今儿个闲来没事，总算把这事办了
稍微说下思路吧
这种图实际上是dos图，展宽大小按sigma来的
把能带图看成100个小长条拼起来，每个小长条的底边对应一个k点，长条的颜色按该k点对应的能量本征值算出来，计算式
...

颜色应该对应的是态密度吧？态密度取对数

发自小木虫IOS客户端
赞一下 回复此楼
相互学习，共同进步。
13楼2016-05-28 16:57:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

applezju

木虫 (正式写手)
找时间试试先谢过楼主

发自小木虫Android客户端
赞一下 回复此楼
混，混混
14楼2016-05-30 00:29:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
