[求助] 工艺流程图中内容 已有3人参与

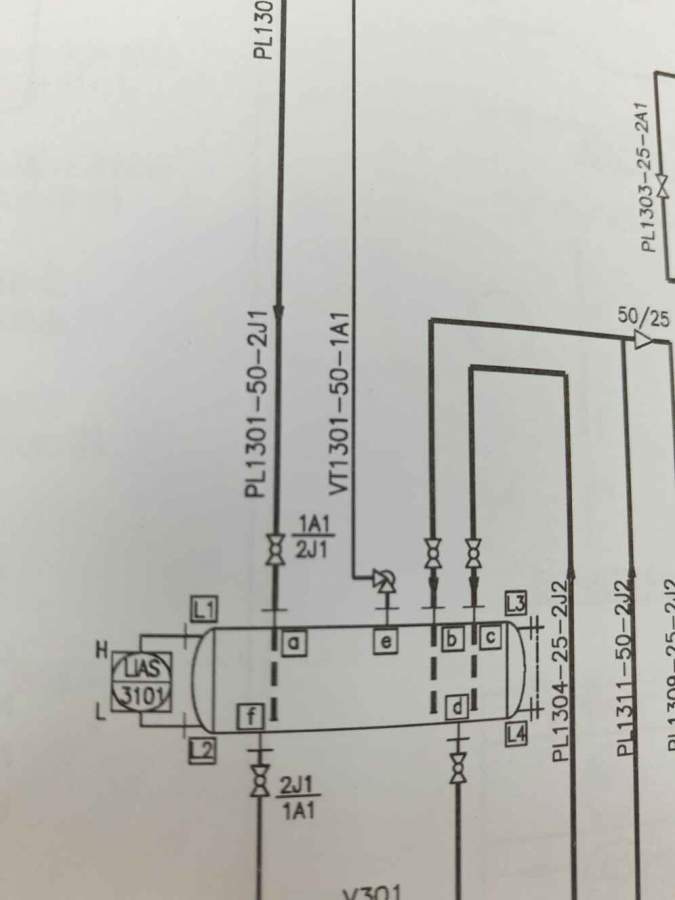

图中间位置,管道编号,末尾的2J1分别代表什么意思?

工艺流程图中内容


@fzm1108 @小_包子 @xiaofan700 @caominone 发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ApK_Fanmas

新虫 (初入文坛)

2楼2016-04-13 11:07:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bluesky2002

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与,应助指数 +1
应该是材质或管道压力等级,或者全部包括两项
4楼2016-04-13 11:36:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ApK_Fanmas

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by lyr9901 at 2016-04-13 15:39:49
2J1代表管道等级。
2代表压力等级,美标150磅,j1管道材质,需要看图例

化工标准里面压力等级是用ABC字母表示的呀!!?

发自小木虫Android客户端
6楼2016-04-14 14:58:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ApK_Fanmas

新虫 (初入文坛)

3楼2016-04-13 11:08:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyr9901

新虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
2J1代表管道等级。
2代表压力等级,美标150磅,j1管道材质,需要看图例
5楼2016-04-13 15:39:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lszeric

银虫 (正式写手)

【答案】应助回帖

一般表示材料,压力等级,序号,不同设计单位表示顺序有差异

[ 发自手机版 http://muchong.com/3g ]
7楼2016-04-16 20:23:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ApK_Fanmas

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by lyr9901 at 2016-04-13 15:39:49
2J1代表管道等级。
2代表压力等级,美标150磅,j1管道材质,需要看图例

HGT20519里面,管道材料等级代号共三位,分别是(字母,数字,字母),为什么这个里面是(数字,字母,数字),请问这个是绘图习惯的差异吗!?

发自小木虫Android客户端
8楼2016-04-20 08:54:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ApK_Fanmas

新虫 (初入文坛)

引用回帖:
7楼: Originally posted by lszeric at 2016-04-16 20:23:20
一般表示材料,压力等级,序号,不同设计单位表示顺序有差异

那你可以解释一下图中各项代号的含义吗?

发自小木虫Android客户端
9楼2016-04-21 15:20:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lszeric

银虫 (正式写手)

【答案】应助回帖

这些是化工设计中的基本表示方法,我比较忙没时间解释,你可以百度下应该都有

[ 发自手机版 http://muchong.com/3g ]
10楼2016-04-21 16:50:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
