ANSYS单元选择
|
|||
|

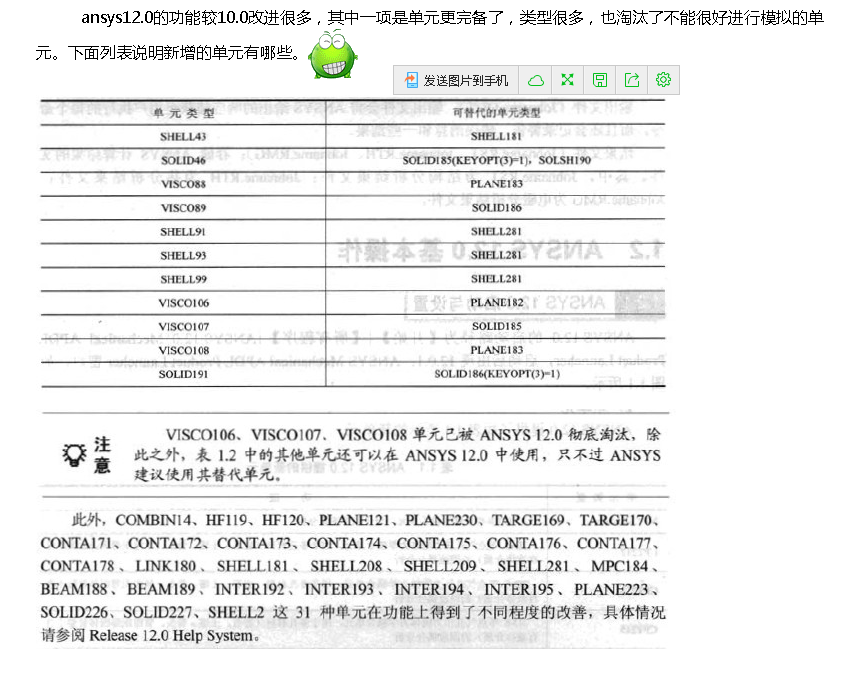

单元类型选择方法 1.根据模型的几何形状选定单元的大类，如杆、壳类单元适合杆、壳类模型。 2.根据模型结构的空间维数细化单元的类别，有2D和3D的单元分类，则根据结构的维数继续缩小单元类型选择的范围； 3.确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“Solid-Quad”，此时有四种单元类型： Quad 4node 42 Quad 4node 183 Quad 8node 82 Quad 8node 183 前两组即为低阶单元，后两组为高阶单元； 4.根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体”，确定单元类型为“Brick”还是“Tet”； 5.根据分析问题的性质选择单元类型，如确定为2D的Beam单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54，根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4”，若是变截面的非对称的问题则用“Beam54”。 6.进行完前面的选择工作，单元类型就基本上已经定位在2-3种单元类型上了，接下来打开这几种单元的帮助手册，进行以下工作： （1）仔细阅读其单元描述，检查是否与分析问题的背景吻合、 （2）了解单元所需输入的参数、单元关键项和载荷考虑； （3）了解单元的输出数据； （4）仔细阅读单元使用限制和说明。 现在有workbench，甚至solidworks、Pro/e、ug、CATIA等三维建模软件，有些软件自身附带有限元模块，而有些不带。但ANSYS与他们的借口丰富，导入导出方便。 缺点是计算时间较长，对计算机配置要求较高，模型越大越严重。为此，理想化模型很重要。必要时使用ansys经典界面。 另外，具体的要利用ANSYS的帮助文件，上面说的很详细，有单元特性、适用范围等。  ANSYS12.0单元变化表.png |
