[求助] 关于ICEM CFD球体网格划分的问题 已有1人参与

各位大神,我仿照http://v.youku.com/v_show/id_XMjIzMTIzMjI0.html?f=5311603这个视频中进行八分之一球体网格的划分,但是进行到生成体的时候出现了以下问题

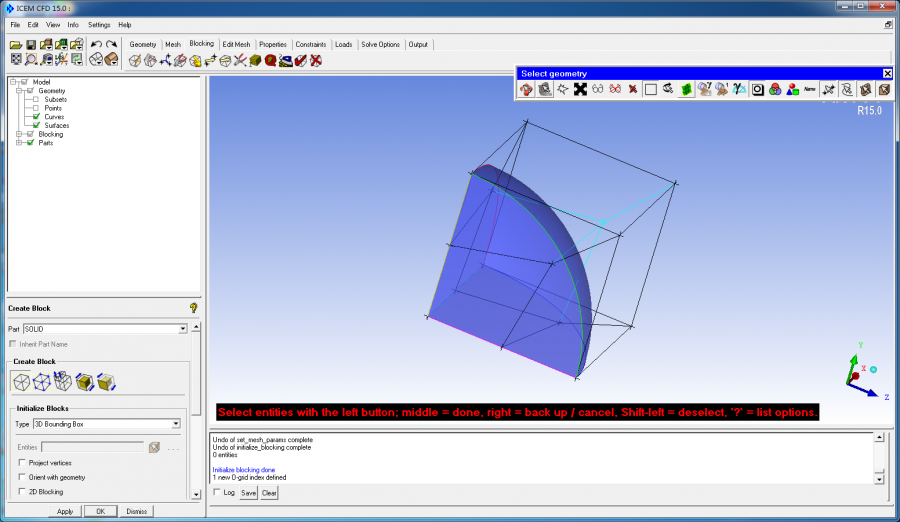

下图是我弄的
生成不了和视频中一样的八分之一球中心的正方体
求解答

关于ICEM CFD球体网格划分的问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BINFeng

金虫 (小有名气)

oblock啊,先生成大block,oblock选择大block和3个对称面就行了

发自小木虫IOS客户端
2楼2016-04-07 05:30:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BINFeng

金虫 (小有名气)

然后点移动vertex,想要方的就调成方的

发自小木虫IOS客户端
3楼2016-04-07 06:00:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BINFeng

金虫 (小有名气)

就是上面block栏第六个图标

发自小木虫IOS客户端
4楼2016-04-07 06:01:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

追梦De行者

木虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
可能与软件版本有关系,新版本做出来的效果都是这样
认真做事,踏实做人!
5楼2016-04-07 09:54:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南方的裙子

新虫 (初入文坛)

用block画网格,先选整个block,再选对称面

发自小木虫Android客户端
去吧!皮卡丘
6楼2016-04-08 09:39:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

薇小怪

新虫 (小有名气)

7楼2016-04-08 18:00:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

summer同学

铜虫 (初入文坛)

引用回帖:
7楼: Originally posted by 薇小怪 at 2016-04-08 18:00:00
用Y-block

可是怎么操作呢,新手,还请您指导,或是推荐一下能够学习这些的书籍。谢谢
8楼2016-04-12 15:07:17
