| 查看: 10238 | 回复: 10 | |||
viskanta铁杆木虫 (著名写手)
|
[求助]
关于边界层内设置网格层数的困惑 已有2人参与
|
||
|

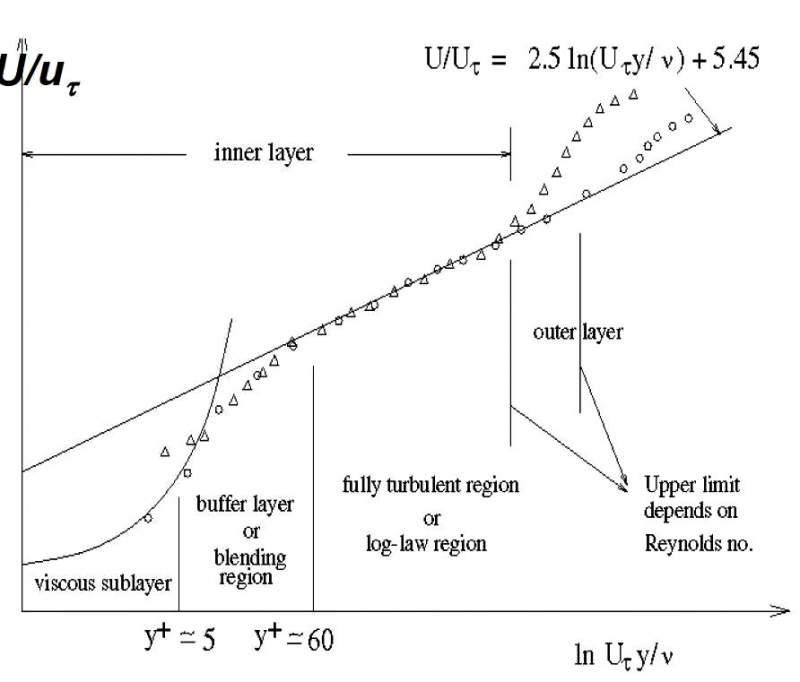

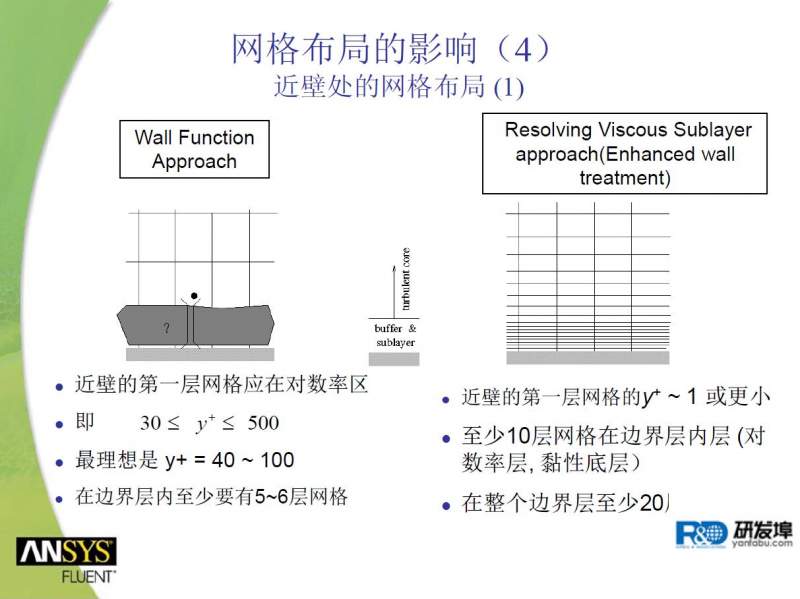

问题：根据预设的y+值，到NASA或cfdonline可以在线计算第一层网格距离壁面的位置，但是如何确定边界层内的网格数，如何在Icem CFD设置？ Ansys培训PPT是这么说的，如图所示 (1)标准壁面函数，“边界层内”至少5～6层 (2)增强型壁面函数，“边界层内层”(粘性子层，对数幂律层)至少10层，整个“边界层”至少设置20层网格 那么PPT所说的“边界层” 和 “边界层内层”究竟是多高呢？  为了弄清楚这两个名词，参考了Fluent介绍壁面函数时经常用的图。  可以看到两个区域inner layer(内层)和outer layer(外层 湍流核心区域)，如果从y+来看，y+>60 称之为充分湍流区域或对数幂律层。而inner layer(内层)的上限位置需要根据Re 确定，CFX手册中有一个The boundary layer thickness的公式，  那么这个公式是inner layer(内层)的高度 还是“边界层”的高度呢？ 如果“边界内层”高度可以计算出来，那么“边界层”高度是多少呢？Ansys培训PPT中的术语定义，让人困惑了，请老师帮助讲解一下，IcemCFD中定义的是第一层网格高度spacing, 比率ratio一般 <1.2，以及mesh law。如何手工设置这些层数？ |
回复此楼» 猜你喜欢
今天放榜吗？
已经有7人回复
-
什么时候开奖？
已经有6人回复
-
朋友圈看到的
已经有6人回复
-
不应该看fileCode
已经有10人回复
-
欢迎发来filecode的Mz6后的代码验证其规律
已经有113人回复
-
结合人工智能，周易传统文化，filecode打分制来了，3分以上希望很大。
已经有5人回复
-
重要消息，中午系统在维护
已经有11人回复
-
咱们一起用铁证分析2026国家社科基金中标与否
已经有27人回复
-
为什么余额宝的年化利率越来越低？主要原因有哪些？
已经有3人回复
-
2027广东省杰青
已经有9人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 壁面函数问题？
已经有19人回复
- cfd初学了解
已经有42人回复
- 非线性分析中的ansys跟踪显示
已经有83人回复
- 辐射边界条件的设置
已经有0人回复
- 关于壁面边界层网格划分问题
已经有12人回复
- Aspen学习
已经有0人回复
4楼2015-07-28 14:03:11
viskanta
铁杆木虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 5214.2
- 红花: 3
- 帖子: 1232
- 在线: 418小时
- 虫号: 469686
- 注册: 2007-11-28
- 性别: GG
- 专业: 多相流热物理学
5楼2015-07-28 20:12:02
viskanta
铁杆木虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 5214.2
- 红花: 3
- 帖子: 1232
- 在线: 418小时
- 虫号: 469686
- 注册: 2007-11-28
- 性别: GG
- 专业: 多相流热物理学
2楼2015-07-28 13:54:02
3楼2015-07-28 14:02:53
viskanta
铁杆木虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 5214.2
- 红花: 3
- 帖子: 1232
- 在线: 418小时
- 虫号: 469686
- 注册: 2007-11-28
- 性别: GG
- 专业: 多相流热物理学
6楼2015-08-10 10:18:14
7楼2016-10-18 10:49:41
|
Y+只是计算出第一层网格高度，这个高度应该小于边界层厚度，所以还需要在边界层厚度内布置网格层数，对于标准避免函数，除第一层网格高度满足Y+要求外，还要在边界层厚度内布置至少5层网格。对于增强避免函数，则至少再布置20层。 这是我个人理解，不知道楼主现在是怎么理解的。另外，边界层厚度好求吗？ 发自小木虫Android客户端 |
8楼2016-10-21 00:21:42
dai26520
专家顾问 (著名写手)
-
专家经验: +219 - 仿真EPI: 1
- 应助: 224 (大学生)
- 金币: 4097
- 散金: 4143
- 红花: 107
- 帖子: 1850
- 在线: 529.6小时
- 虫号: 1619980
- 注册: 2012-02-16
- 专业: 高分子合成化学
- 管辖: 仿真模拟
9楼2016-10-21 05:27:36
viskanta
铁杆木虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 5214.2
- 红花: 3
- 帖子: 1232
- 在线: 418小时
- 虫号: 469686
- 注册: 2007-11-28
- 性别: GG
- 专业: 多相流热物理学
|
谢谢 18710343855 imachengyu dai26520 几位的回答，没想到帖子过了一年多还有热心人回答。我再表述一下我的疑问。“第一层网格的厚度”不是本帖所要关注的，因为已经有明确的方法可以计算。我的疑问： (1)在第一楼那个培训PPT中，“边界层内”至少5～6层 或 “边界层内层”布置至少20层，那么从人的直觉上想，应该先知道这个层有多厚，才能去布置网格数，所以我的疑问是如何确定这个边界层的厚度，dai26520 说有一些经验公式，能否给点提示。 (2)在第一楼那个培训PPT中，"边界层" 和“边界层内层”(粘性子层，对数幂律层) 这两个应该不是一个概念，那么如何确定这两个的厚度呢？ 是不是我的想法本身就错了，是不是根本不需要确定这个厚度？ 谢谢大家 |
10楼2016-10-24 12:34:08
