[求助] Abaqus边界条件设置 已有1人参与

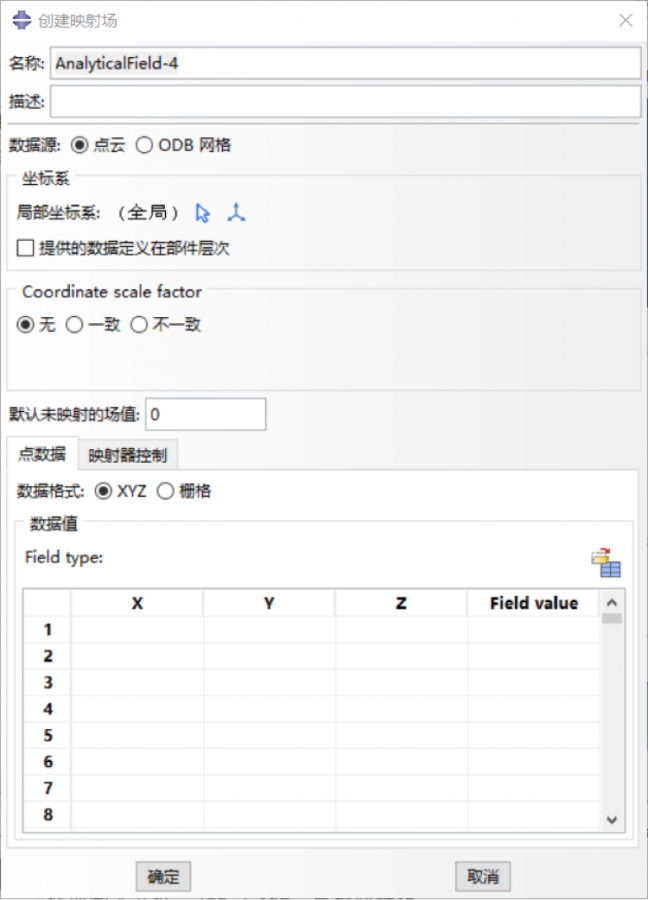

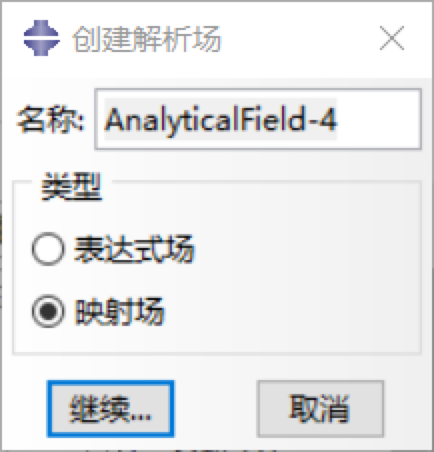

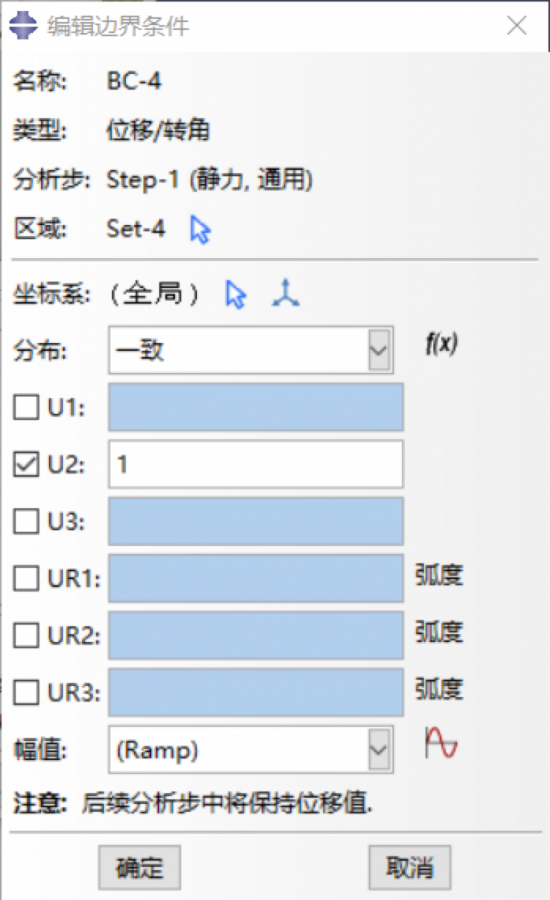

咨询下各位大侠，我在使用abaqus设置边界条件时，点击f(x)---映射场，然后输入点坐标，确定。回来后U2前是否还要打勾输入1？如果U2前不打勾，没法完成边界条件设定。如果打勾并输入数值，前年设置的所有点的值都被刷新。求大神赐教，比当重谢

Abaqus边界条件设置


Abaqus边界条件设置-1


Abaqus边界条件设置-2


发自小木虫IOS客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-04-05 16:28:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huanlana

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
影射场的意思是映射值乘以U的值，U为1才可以使映射值完全反应到模型上，所以还是要的
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

khairi
2楼2016-04-05 22:43:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

khairi

铁虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by huanlana at 2016-04-05 22:43:08
影射场的意思是映射值乘以U的值，U为1才可以使映射值完全反应到模型上，所以还是要的

非常感谢。还有一个问题，如果我输入映射场的值后，在分布选项栏还是只有"一致"和"用户定义"两个选项，并没有建立出来的映射场。而使用表达式场，则可以选择建立出来的AnalyticalFIeld，我应该怎么解决？

发自小木虫IOS客户端
赞一下 回复此楼
3楼2016-04-06 09:07:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huanlana

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
3楼: Originally posted by khairi at 2016-04-06 09:07:22
非常感谢。还有一个问题，如果我输入映射场的值后，在分布选项栏还是只有"一致"和"用户定义"两个选项，并没有建立出来的映射场。而使用表达式场，则可以选择建立出来的AnalyticalFIeld，我应该 ...

......你说的这是软件自己的规则你怎么改？一致是指均匀分布，用户定义是自定义函数分散加载，跟表达式是两个意思
赞一下 回复此楼
4楼2016-04-07 06:49:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木鸟muniao

新虫 (小有名气)
请问楼主问题有没有解决？遇到同样的困难
赞一下 回复此楼
5楼2017-08-06 12:20:59
