cyscgzx33铜虫 (初入文坛)
|
[求助]
电泳沉积(EPD)的COMSOL建模--PDE模块使用求助(nondimensionalized parameters)
|
|

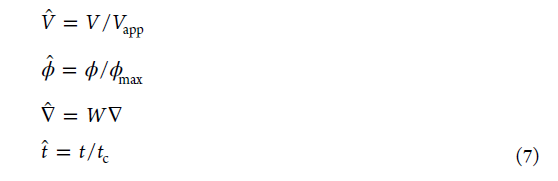

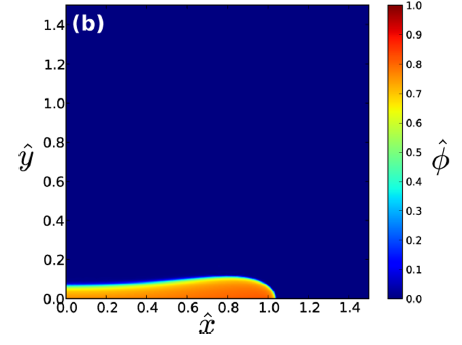

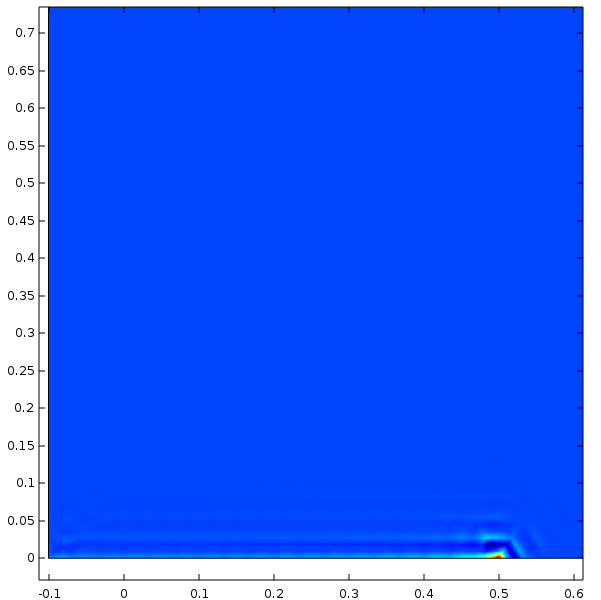

各位老虫们好~楼主是COMSOL萌新一只~全自学上手10多天。 目前遇到不小的瓶颈，调试了两天毫无进展，听说小木虫论坛氛围不错，特来求助。  简单介绍下老板给的项目：利用有限元仿真模拟电泳沉积的过程（simulating the process of electrophoretic deposition）。 前期已经用COMSOL轻松实现了电泳电场的分布，个人认为COMSOL还是非常简单上手的。之前尝试过用ansys（一样是萌新），一段时间搞不定就转战COMSOL了。 --------------------------------------------------我是萌萌哒分割线------------------------------------------------------- 先介绍整个model的大致思路：建立electrostatics(es)的静电场，求解出电压(V)分布；然后将电压作为参量，与PDE模块耦合求解出粒子浓度的分布。 然而比较棘手的问题是，我现在参考的文献里的那个微分方程，如下式(9)所示。它比较“非典型”，它经过了去量纲化（nondimensionalized），这与COMSOL里内置的一些参数都不同。而它的去量纲化的的方程如(7)所示。   这里除了phi是因变量，V是参量以外，其余参数已知。 -------------------------------------------------我也是萌萌哒分割线------------------------------------------------------- 那么求助各位老鸟，我该如何设置这个PDE模块呢？ 貌似没有直接可以调用的内置模块啊。 那我是不是应该把这个去量纲化的PDE自己手动化为含量纲的PDE？我现在就是这样干的，然后套进内置模块Coefficient Form PDE(c)里。。。 应该这样做吗？！表示心里没谱  -------------------------------------------------我还是萌萌哒分割线------------------------------------------------------- 跑了好多次跑不出来，报错说不收敛，而且还只是复原人家的模型，就已经不行了。。。无比心塞  文献里的结果是这样的：  我的结果是这样的：  因为跑一会就不收敛了……调试了一些初始条件，效果都不好。 可能还有其他各种各样的问题，但我觉得PDE的问题应该是最大的，各位老虫快来帮帮我！ BTW，毕竟是新注册的账号，把第一次+全部身家献给各位了  |
回复此楼» 猜你喜欢
309求调剂
已经有8人回复
-
一志愿南航 335分 | 0856 | GPA 4.07 | 有科研经历
已经有8人回复
-
求调剂
已经有5人回复
-
求化学调剂
已经有5人回复
-
085600，材料与化工321分求调剂
已经有10人回复
-
0703 化学 求调剂，一志愿山东大学 342 分
已经有5人回复
-
一志愿南开大学0710生物学359求调剂
已经有3人回复
-
085600，专业课化工原理，320分求调剂
已经有4人回复
-
材料与化工272求调剂
已经有16人回复
-
290求调剂
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求教电沉积（EPD）大神，请求解惑！
已经有3人回复
- 求教电沉积（EPD）大神，请求解惑！
已经有12人回复
lovellzh
木虫 (小有名气)
- 应助: 14 (小学生)
- 金币: 1833.1
- 散金: 81
- 红花: 1
- 帖子: 295
- 在线: 192.8小时
- 虫号: 1035979
- 注册: 2010-06-04
- 性别: MM
- 专业: 聚合物共混与复合材料
2楼2016-04-06 09:27:16
lovellzh
木虫 (小有名气)
- 应助: 14 (小学生)
- 金币: 1833.1
- 散金: 81
- 红花: 1
- 帖子: 295
- 在线: 192.8小时
- 虫号: 1035979
- 注册: 2010-06-04
- 性别: MM
- 专业: 聚合物共混与复合材料
3楼2016-04-06 09:33:58
cyscgzx33
铜虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 216.3
- 帖子: 22
- 在线: 8.7小时
- 虫号: 4566633
- 注册: 2016-04-04
- 性别: GG
- 专业: 机械摩擦学与表面技术
|
你好，看你的注册日期应该是博士学姐啦。 我个人尝试过ANSYS Workbench做电泳，但大约一周后也因为相关资料不足而放弃，转战COMSOL Multiphysics。Ansys虽然功能多而全且强大，但COMSOL相比ANSYS突出的优点就是上手非常容易（往深了也不容易），它的与电泳相关的资料（如电化学等）比较充足，它们自己公司网站就有提供的。 另外COMSOL的多物理场耦合做的不错。另外我自己也是新手，我老师也没用过这个软件，我个人全部自学，大致就是从COMSOL公司网站下载资源、YTB上看视频学习。目前摸索了半个月，已经会了一些基本的操作了！ 希望对你有所帮助。有什么其他问题也可以po到论坛上大家讨论。 |
4楼2016-04-06 22:15:16
lovellzh
木虫 (小有名气)
- 应助: 14 (小学生)
- 金币: 1833.1
- 散金: 81
- 红花: 1
- 帖子: 295
- 在线: 192.8小时
- 虫号: 1035979
- 注册: 2010-06-04
- 性别: MM
- 专业: 聚合物共混与复合材料
5楼2016-04-07 23:17:20
6楼2019-04-17 16:17:56
7楼2019-05-24 09:30:39
