网格独立性验证 已有2人参与
|
|

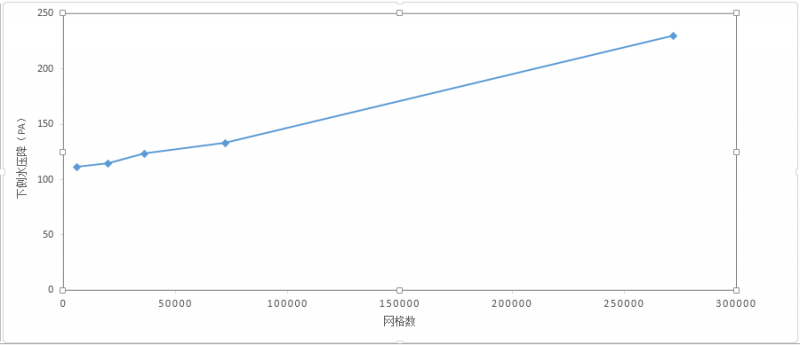

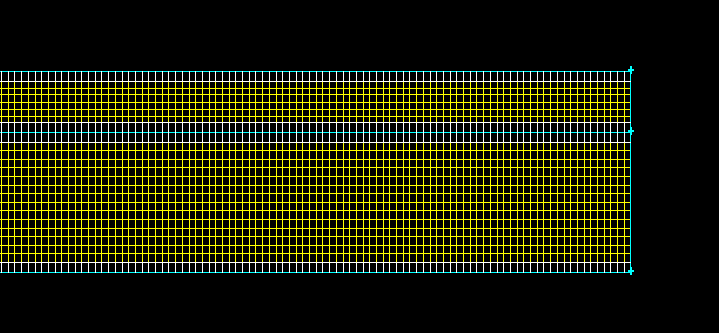

一个简化的二维的板式换热器模拟，双通道冷热流水-水换热，逆流。物理模型如图1，，长度是2m，其中上面那一层厚度是12mm，下面是28mm，采用速度进口，压力出口，上下两个面是绝热边界，中间为换热板，速度都为0.5m/s，上侧进口温度280K,下侧进口287K。 采用标准k-e，压力项二阶，其他都是二次迎风。图二为局部网格划分，边界层一层2mm。 下面是问题：在做网格独立性验证的过程中，随着网格数增加进下侧（宽的那个）进出口压降（静压，就是进口静压与出口静压的差）并不是趋于稳定？可能是什么导致的？图三给出了下侧静压降与网格数的散点图。  1.png  2.png  3.png |
回复此楼» 收录本帖的淘帖专辑推荐
 模拟相关 |
