[求助] 求助CV图基础知识 已有3人参与

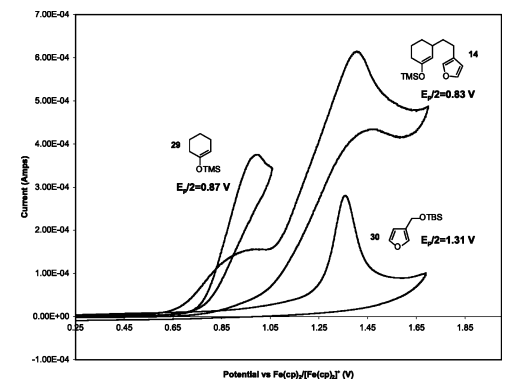

各位电化学方向的虫子们，我是有机化学专业的，最近在看一些光氧化还原反应的文献，请教大家一个基础问题，一张CV图怎么确定是从哪开始扫描的呢？是电流为零的那个交点吗？比如下面两张图：

求助CV图基础知识


求助CV图基础知识-1
图像 1.png
回复此楼

» 猜你喜欢
1楼 2016-03-27 02:30:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

cp872168381

木虫 (著名写手)
不是，为什么要看起点呢？CV是闭合的，看你测试设置的起始电压，是那个点开始

发自小木虫Android客户端
赞一下(2人) 回复此楼
2楼2016-03-27 06:55:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dingyamei123

铜虫 (小有名气)
同意楼上的，为什么要看起点

发自小木虫IOS客户端
赞一下(1人) 回复此楼
3楼2016-03-27 08:34:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dotaash

金虫 (小有名气)
引用回帖:
8楼: Originally posted by Ronally at 2016-03-27 19:51:11
我没有经验，比如第一张图，如果最初是从-2到-2.8开始扫描，得到的应该是朝下的还原峰吧，可能是联吡啶被还原为联吡啶负离子自由基，然后反扫得到朝上的氧化峰，是联吡啶负离子自由基被氧化回联吡啶。但是如果最初 ...

看不同的氧化还原过程要看他的扫描方向，如果方向重要的话文章应该会提。从起点看不出扫描方向吧。
赞一下(1人) 回复此楼
9楼2016-03-28 14:24:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

myjackie

木虫 (正式写手)
图例里面既然说是 reductive couple, 那应该是还原先发生，也就是丛正往负扫。
赞一下(1人) 回复此楼
15楼2016-03-29 16:21:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Summer1812

木虫 (著名写手)

专家

【答案】应助回帖

★
感谢参与，应助指数 +1
Ronally: 金币+1, ★有帮助 2016-03-28 16:05:43
循环伏安的电压范围要能把你的氧化还原电位包括进去，一般起始电压可以从开路电压扫起
赞一下 回复此楼
4楼2016-03-27 10:16:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ronally

木虫 (正式写手)
引用回帖:
2楼: Originally posted by cp872168381 at 2016-03-27 06:55:36
不是，为什么要看起点呢？CV是闭合的，看你测试设置的起始电压，是那个点开始

我不知道文献中是从哪个点开始的，所以想问问这个图该怎么看
赞一下 回复此楼
5楼2016-03-27 14:08:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ronally

木虫 (正式写手)
引用回帖:
3楼: Originally posted by dingyamei123 at 2016-03-27 08:34:42
同意楼上的，为什么要看起点

文献中没有说明是从哪个起始电位向哪个方向扫描，仅从图中可以看出来吗？
赞一下 回复此楼
6楼2016-03-27 14:09:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cp872168381

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
Ronally: 金币+1, ★有帮助 2016-03-28 16:05:57
引用回帖:
5楼: Originally posted by Ronally at 2016-03-27 14:08:01
我不知道文献中是从哪个点开始的，所以想问问这个图该怎么看...

这个图是看形状的，看氧化还原峰位的，看响应电流大小的，不看起始点

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-03-27 17:56:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ronally

木虫 (正式写手)
引用回帖:
7楼: Originally posted by cp872168381 at 2016-03-27 17:56:38
这个图是看形状的，看氧化还原峰位的，看响应电流大小的，不看起始点
...

我没有经验，比如第一张图，如果最初是从-2到-2.8开始扫描，得到的应该是朝下的还原峰吧，可能是联吡啶被还原为联吡啶负离子自由基，然后反扫得到朝上的氧化峰，是联吡啶负离子自由基被氧化回联吡啶。但是如果最初是从-2.8向-2扫描，可以解释为联吡啶先被氧化为联吡啶正离子自由基，然后反扫得到还原峰，联吡啶正离子自由基被还原为联吡啶。就是说如果不知道起始扫描电位，就有两种不同的氧化还原过程了吧？我没有电化学的基础，有点困惑
赞一下 回复此楼
8楼2016-03-27 19:51:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ronally

木虫 (正式写手)
引用回帖:
9楼: Originally posted by dotaash at 2016-03-28 14:24:39
看不同的氧化还原过程要看他的扫描方向，如果方向重要的话文章应该会提。从起点看不出扫描方向吧。...

不同的氧化还原过程如果文章里面没有提到扫描方向是不是没法判断啊？我就是困惑这一点
赞一下 回复此楼
10楼2016-03-28 14:35:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
