[交流] ANSYS梁单元与实体单元的耦合与约束方程

ANSYS梁单元与实体单元的耦合与约束方程
1 概述
在ANSYS计算过程中，有时候会遇到不同单元之间进行连接，由于不同的单元自由度不同，连接时通常需要通过耦合和约束方程建立节点自由度的关系，保证结果的准确性。

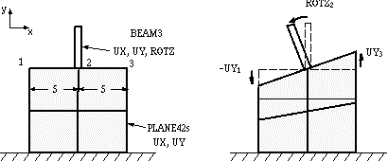

耦合可以理解成是将耦合的对象某个自由度作相等处理，而约束方程则不局限于相等这个关系，其可以描述具有某种关系的自由度。如图1所示，为梁单元与平面单元的连接。如果不采用约束方程，力矩的传递无法完成，因为平面单元没有转动自由度。

图1 梁单元与平面单元连接
为使节点2具有力矩传递的能力，要求1、2、3节点之间的自由度满足以下关系：
ROTZ2 = (UY3 - UY1)/10
再通过CE命令，即可将此关系通过约束方程的形式施加给1、2、3节点。
2 命令

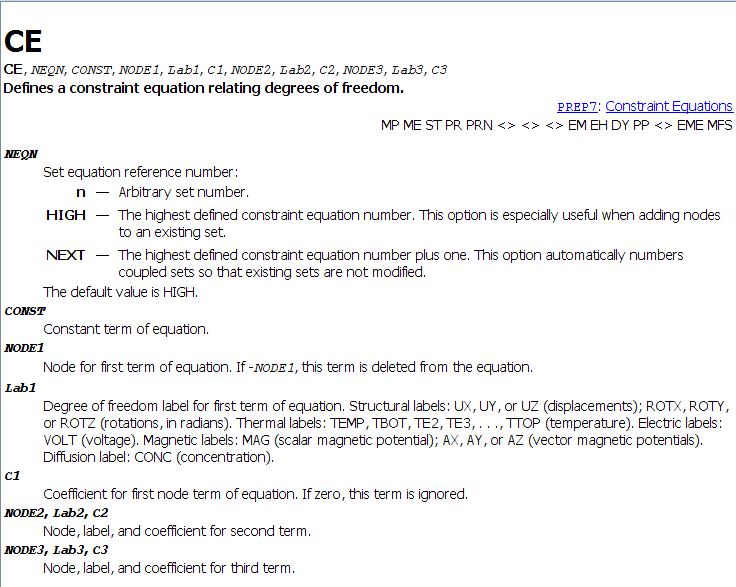

查看ANSYS的帮助文档，查询CE命令的解释，如图2所示。

图2 ANSYS的CE命令解释
CE, NEQN, CONST, NODE1, Lab1, C1, NODE2, Lab2, C2, NODE3, Lab3, C3
其中，NEQT表示常数，用于区别约束方程，一般可以用数字1、2、3表示即可，表示第几个约束方程；
CONST表示方程的常数项，一般为0；
NODE1，表示第一个节点；
Lab1，表示自由度标签，对于结构而言，就是三个平移和三个转动自由度；
C1，表示该自由度的系数；
同理，后面的也一样。
对于方程ROTZ2 = (UY3 - UY1)/10
稍作变形，0 = UY3 - UY1 - 10*ROTZ2
由此式即可直接写出对应的ANSYS命令流：
CE,1,0,3,UY,1,1,UY,-1,2,ROTZ,-10
3 模型

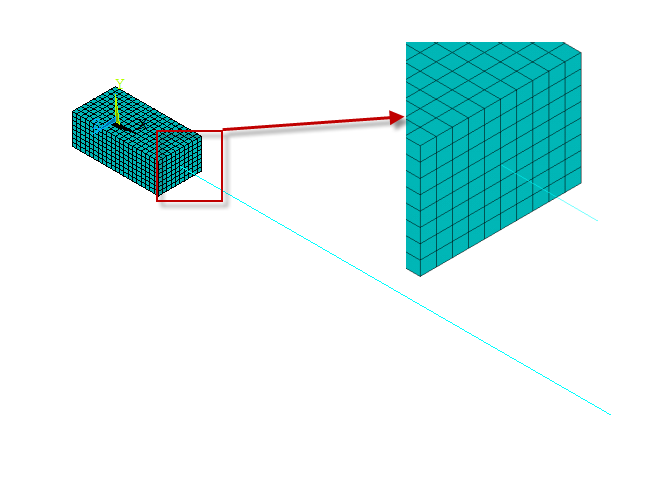

本次为梁单元与实体单元的连接，建立模型，如图3所示，梁单元与实体单元有一个节点位置重合，为使位移和力矩能够传递，需要耦合两个节点的三个平移自由度，同时还需要用约束方程限制梁的三个转动自由度。

图3 梁单元与实体单元
4 约束方程
节点自由度耦合比较好操作，采用CP命令，重合位置处的两个节点分别为节点1（梁）和节点21（实体），自由度耦合如下：
CP,1,UX,1,21    !耦合节点1和节点21X方向自由度
CP,2,UY,1,21    !耦合节点1和节点21Y方向自由度
CP,3,UZ,1,21    !耦合节点1和节点21Z方向自由度

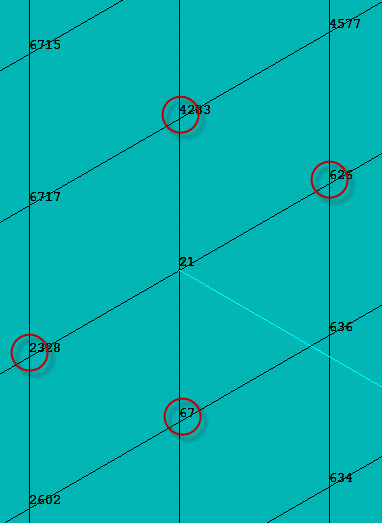

为约束转动自由度，由CE的参数项可知，需要先写出转动约束方程，对照图4分别写出三个转动自由度的约束方程，图4中红圈的四个节点分布在中心节点周围，将这几个节点进行约束即可限制梁单元和实体单元的转动自由度，自由度方程如下：

图4 节点分布
ROTY(1)=(UX(626)-UX(2328))/ABS(NZ(626)-NZ(2328)) !Y轴转动
ROTZ(1)=(UX(67)-UX(4283))/ABS(NY(67)-NY(4283))    !Z轴转动
ROTX(1)=(UZ(67)-UZ(4283))/ABS(NY(67)-NY(4283))    !X轴转动
稍作变换如下：
0=(UX(626)-UX(2328))- ROTY(1)*ABS(NZ(626)-NZ(2328))
0=(UX(67)-UX(4283))- ROTZ(1)* ABS(NY(67)-NY(4283))
0=(UZ(67)-UZ(4283))- ROTX(1)* ABS(NY(67)-NY(4283))
对应的CE命令为：
CE,1,0,626,UX,1,2328,UX,-1,1,ROTY,-ABS(NZ(626)-NZ(2328)) CE,2,0,67,UX,1,4283,UX,-1,1,ROTZ,-ABS(NY(67)-NY(4283))  CE,3,0,67,UZ,1,4283,UZ,-1,1,ROTX,-ABS(NY(67)-NY(4283))

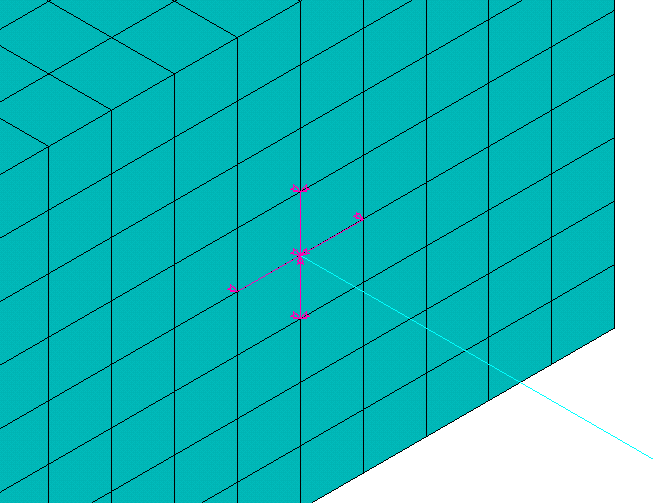

施加完成后如图5所示。
