[交流] 叶轮单向流固耦合计算求助！ 已有4人参与

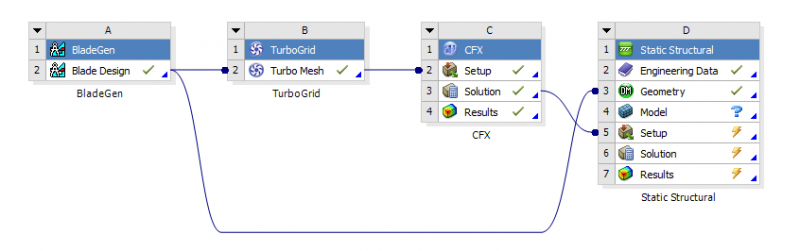

我的思路用workbench里BladeGen+TurboGrid+CFX计算流场，再将流体压力作用到叶轮上进行模态分析，流程如下
叶轮单向流固耦合计算求助！

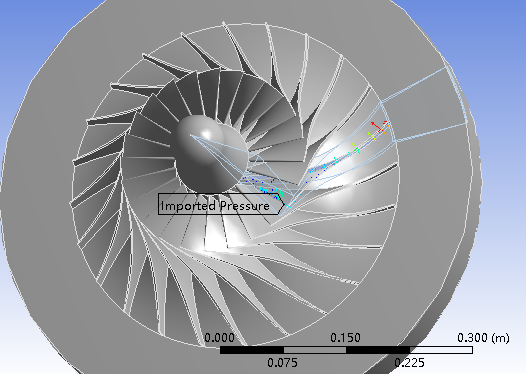

可是由于周期对称性CFX只处理单个流道里的计算，当我在结构分析模块里进行流固耦合，施加流体压力时，也只能作用在一个叶片上

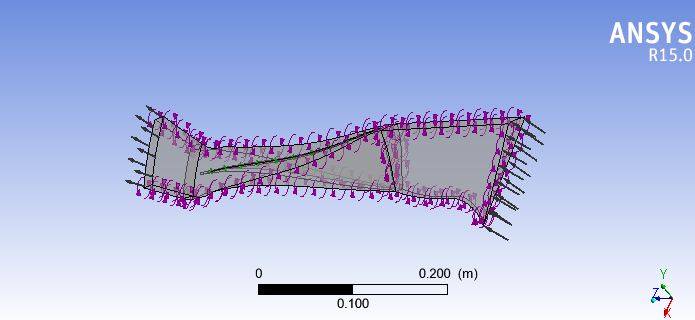

叶轮单向流固耦合计算求助！-1
叶轮单向流固耦合计算求助！-2

请问怎么把单个流道的压力周期对称地施加在整个叶轮上？
或者怎样提取所有流道而不是单个流道的压力数据？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-03-25 21:01:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
2楼2016-03-26 09:29:35
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

jtdxcs1

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by Tsin1138 at 2016-03-26 09:29:35
叶片表面分别命名，然后load pressure

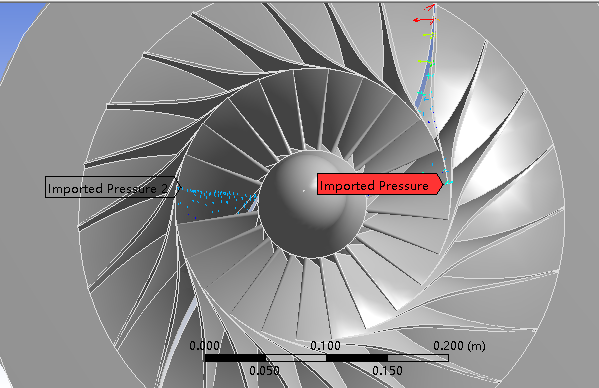

好像还是不行，右上那个叶片是我CFX里面的计算流道，压力分布也比较符合叶轮实际。图里面和它对称的那个imported pressure2叶片是我单独命名然后加载计算流道里的压力，它上面的压力分布就不符合实际情况了，求助

叶轮单向流固耦合计算求助！-3
赞一下 回复此楼
3楼2016-03-26 15:18:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
计算模态分析时候，流体那点压力可以忽略吧。

发自小木虫Android客户端
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
4楼2016-03-26 15:20:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
5楼2016-03-26 16:25:23
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

jtdxcs1

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by Tsin1138 at 2016-03-26 16:25:23
还有一种很麻烦的方法是把固体耦合面的壳单元cdb文件导入cfx post中，读取出压力数据，然后再加载到叶片上。...

多谢
楼主是小白，还想请教下，按BladeGen+TurboGrid+CFX分析叶轮的方式，我可以把计算区域最小周期定义成两个或者多个流道吗？好像默认的只能是一个流道，如果我想每隔一个流道改变入口条件的话怎么实现呢？
赞一下 回复此楼
6楼2016-03-27 19:12:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
7楼2016-03-28 07:59:25
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

mozlingyu

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问楼上几位大神 这样的分析流程可以对径流叶片做分析吗
赞一下 回复此楼
8楼2016-03-28 12:13:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jtdxcs1

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by mozlingyu at 2016-03-28 12:13:46
请问楼上几位大神 这样的分析流程可以对径流叶片做分析吗

可以的，ansys自带的help文件里就有很多案例可以参考
赞一下 回复此楼
9楼2016-03-28 19:08:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gongmq

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主，你好，我最近在做叶轮机械cfx模拟，完全不知道怎么下手，你可以把你做的算例发给我参考参考吗？
赞一下 回复此楼
10楼2017-07-03 17:41:25
