小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » CAD/CAM » 折叠的四个连杆机构和一个滑块，如何使滑块移动时，连杆依次展开，最后成一直线
251/3返回列表123下一页
查看: 3353  |  回复: 24
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

longer147

金虫 (正式写手)

[求助] 折叠的四个连杆机构和一个滑块，如何使滑块移动时，连杆依次展开，最后成一直线 已有5人参与

新手，刚开始学adams，碰到如下问题：

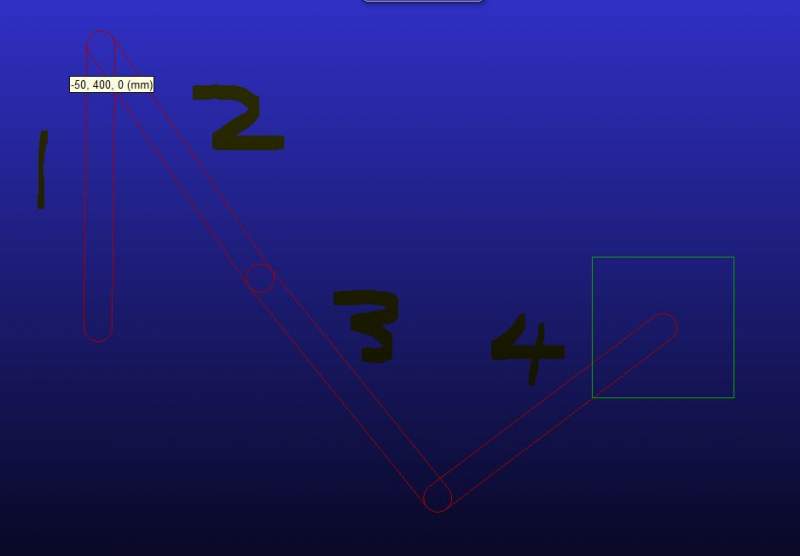

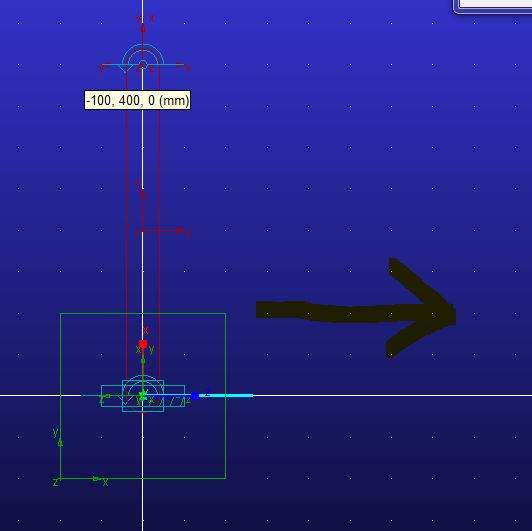

折叠的四个连杆机构和一个滑块，如何使滑块移动时，连杆依次展开，最后成一直线

折叠的四个连杆机构和一个滑块，如何使滑块移动时，连杆依次展开，最后成一直线


折叠的四个连杆机构和一个滑块，如何使滑块移动时，连杆依次展开，最后成一直线-1
回复此楼

» 猜你喜欢
1楼 2016-03-23 12:39:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

hm3210

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
5个转动副需要加入两个驱动……以使整个自由度为零才行！
（不知怎么传图，免了~）
赞一下(1人) 回复此楼
18楼2016-03-26 11:29:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wspybkss

金虫 (著名写手)
该机构自由度为3，只有一个原动件，机构的运动是不确定的

发自小木虫Android客户端
赞一下(1人) 回复此楼
24楼2016-03-27 21:13:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Zhangsanxi

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
longer147: 金币+30, ★★★很有帮助 2016-03-23 20:54:36
设置好仿真环境后，在1、2、3、4连杆连接地方添加旋转副，滑块则添加平动运动副后施加直线运动驱动函数，应该可以实现这个过程，
赞一下 回复此楼
你我交流一种观点，便多一种对世界的认知！
2楼2016-03-23 19:26:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

longer147

金虫 (正式写手)
引用回帖:
2楼: Originally posted by Zhangsanxi at 2016-03-23 19:26:58
设置好仿真环境后，在1、2、3、4连杆连接地方添加旋转副，滑块则添加平动运动副后施加直线运动驱动函数，应该可以实现这个过程，

这个试过了不行

发自小木虫Android客户端
回复此楼
3楼2016-03-23 21:14:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Zhangsanxi

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by longer147 at 2016-03-23 21:14:51
这个试过了不行
...

不应该啊，，，改天我也试试看，什么情况，，，
赞一下 回复此楼
你我交流一种观点，便多一种对世界的认知！
4楼2016-03-23 23:13:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

longer147

金虫 (正式写手)
只用两个杆的然后加个扭矩就可以，四个杆的就不行了

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-03-23 23:35:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

妙可のmilk

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
1号杆下端没跟地面建立旋转副吧。
赞一下 回复此楼
6楼2016-03-24 08:05:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

longer147

金虫 (正式写手)
引用回帖:
6楼: Originally posted by 妙可のmilk at 2016-03-24 08:05:36
1号杆下端没跟地面建立旋转副吧。

建立了

发自小木虫Android客户端
回复此楼
7楼2016-03-24 09:01:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuzhouzx

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
给滑块加上驱动就行了.
赞一下 回复此楼
8楼2016-03-24 09:27:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

longer147

金虫 (正式写手)
引用回帖:
8楼: Originally posted by xuzhouzx at 2016-03-24 09:27:17
给滑块加上驱动就行了.

加上了，报错

发自小木虫Android客户端
回复此楼
9楼2016-03-24 09:45:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beastieboy

金虫 (正式写手)
限制给滑块添加移动副，然后加直线驱动或者力就行

发自小木虫Android客户端
赞一下 回复此楼
10楼2016-03-25 10:31:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
