小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 审稿人说我的EIS图有问题，我看不出来问题在哪里
61/1返回列表
查看: 1517  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

flysun

银虫 (正式写手)

[求助] 审稿人说我的EIS图有问题，我看不出来问题在哪里 已有1人参与

审稿人说我的EIS图有问题，我看不出来问题在哪里，请高人帮我回答下，我必将追加更多金币。以下是审稿人原话：

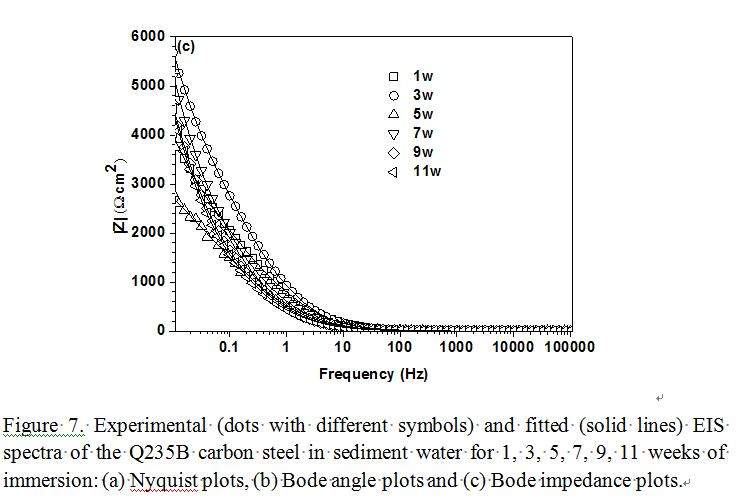

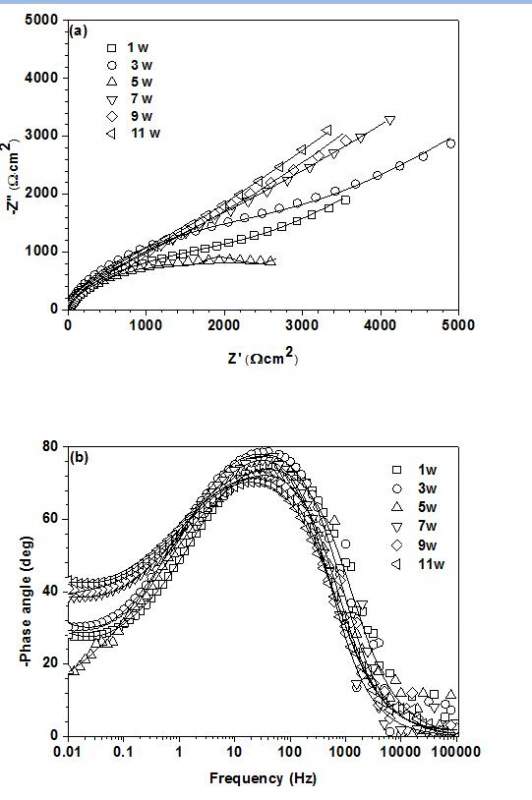

Fig. 7: it is obviously wrong for the fitted EIS (Fig. 7a). In addition, the fitted EIS data in Nyquist plot at the 5th week of immersion is inconsistent with that in Bode plots.

审稿人说我的EIS图有问题，我看不出来问题在哪里


审稿人说我的EIS图有问题，我看不出来问题在哪里-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-03-21 15:45:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

GFSHARON520

金虫 (著名写手)
第五周有两个半圆  波特图上应有两个峰

发自小木虫Android客户端
赞一下(2人) 回复此楼
2楼2016-03-21 16:16:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flysun

银虫 (正式写手)
引用回帖:
2楼: Originally posted by GFSHARON520 at 2016-03-21 16:16:54
第五周有两个半圆  波特图上应有两个峰

这有没有可能bode图上二个峰比较近二导致看起来像一个峰？还是其它什么原因？您能具体说下吗？
赞一下 回复此楼
3楼2016-03-21 16:53:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不知道什么好

新虫 (正式写手)
感觉你这个第五周确实有问题，你看拟合的曲线，怎么会有个小鼓包呢？另外，波特图里，两个时间常数没有。其他的好像微微的有

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-03-22 00:56:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ttyh

新虫 (初入文坛)
引用回帖:
1楼: Originally posted by flysun at 2016-03-21 15:45:07
审稿人说我的EIS图有问题，我看不出来问题在哪里，请高人帮我回答下，我必将追加更多金币。以下是审稿人原话：
Fig. 7: it is obviously wrong for the fitted EIS (Fig. 7a). In addition, the fitted EIS data i ...

你好，我想知道怎么把几组数据放在一个图中，可以教教我么

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-03-29 12:01:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hubianmiao

银虫 (小有名气)

【答案】应助回帖

一般情况曲线都是按时间长短往一个方向移动变化的，看你除了第五周的数据都有这个趋势，但是第五周的数据却在第一周数据之下，没有按照趋势走。审稿人应该是这个意思吧~
赞一下 回复此楼
一念花开，往事悠悠。千百年的回眸，一花凋零一花绽。
6楼2016-03-29 12:52:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
