[求助] 循环伏安曲线切线 已有1人参与

麻烦问一下，循环伏安曲线做切线求homo和lumo怎么求，切线应该怎么做？还有，在origin怎么做两条切线，只能做出一条。我这个图是不是只能求lumo？
Init E (V) = 0
High E (V) = 1.2
Low E (V) = -0.2
Init P/N = P
Scan Rate (V/s) = 0.05
Segment = 2
Sample Interval (V) = 0.001
Quiet Time (sec) = 2
Sensitivity (A/V) = 1e-5

Segment 1:
Ep = 0.652V
ip = -1.568e-5A
Ah = -2.855e-5C

Segment 2:
Ep = 0.745V
ip = 1.656e-5A
Ah = 2.846e-5C

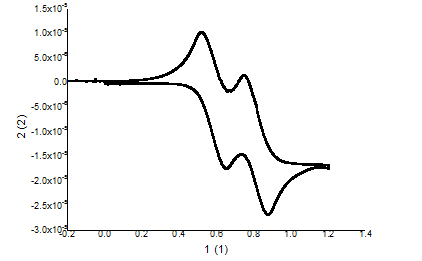

循环伏安曲线切线
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-03-19 10:20:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

11900490

木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
AaronLeeee: 金币+15, ★★★★★最佳答案 2016-03-20 17:17:37
引用回帖:
10楼: Originally posted by AaronLeeee at 2016-03-20 16:13:20
我这个图就是根据原始输出的txt文件用origin画的啊，然后下面那些事测试条件，我在网上查了一下，感觉是不是应该我这个只能算homo，然后根据紫外吸收去求带隙，再算lumo。麻烦您看一下是不是。...

电化学，可以看到最高占据轨道 电子的能量，氧化峰对应的电极电势。

UV-vis得到的是电子跃迁的能量。

加上这个能量就能够计算出最低空轨道的能量了。


你理解的完全正确。
赞一下(3人) 回复此楼
11楼2016-03-20 16:15:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

AaronLeeee

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by 11900490 at 2016-03-19 17:19:10
Origin 处理一下。
http://jingyan.baidu.com/article/a65957f489a5af24e67f9bd8.html

我用过这个，但是只能做出一条切线来啊，而且不知道做哪的切线啊。
赞一下(1人) 回复此楼
4楼2016-03-20 10:01:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

AaronLeeee

铜虫 (初入文坛)
有没有清楚的大神啊。。
赞一下 回复此楼
2楼2016-03-19 10:48:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

11900490

木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1

Origin 处理一下。
http://jingyan.baidu.com/article/a65957f489a5af24e67f9bd8.html
赞一下 回复此楼
3楼2016-03-19 17:19:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

11900490

木虫 (知名作家)
自己琢磨一下

发自小木虫IOS客户端
回复此楼
5楼2016-03-20 10:59:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

AaronLeeee

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by 11900490 at 2016-03-20 10:59:35
自己琢磨一下

origin做两条切线的方法会了，但是这个氧化还原峰的问题确实还是不清楚，我这个应该是只能得出homo或者lumo，但是实在是不知道是做谁的切线，然后得出的是homo还是lumo，电化学确实是小白。
赞一下 回复此楼
6楼2016-03-20 15:16:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

11900490

木虫 (知名作家)
引用回帖:
6楼: Originally posted by AaronLeeee at 2016-03-20 15:16:26
origin做两条切线的方法会了，但是这个氧化还原峰的问题确实还是不清楚，我这个应该是只能得出homo或者lumo，但是实在是不知道是做谁的切线，然后得出的是homo还是lumo，电化学确实是小白。...

第一个氧化峰+第一个还原峰。就是你的LUMO和HOMO
赞一下 回复此楼
7楼2016-03-20 15:25:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

AaronLeeee

铜虫 (初入文坛)
引用回帖:
7楼: Originally posted by 11900490 at 2016-03-20 15:25:06
第一个氧化峰+第一个还原峰。就是你的LUMO和HOMO...

但是之前有个博士跟我说，这个曲线负向是没有峰的，然后我这个是只能算出一个homo或者lumo，当时说的也不清楚，我也忘记了，所以比较迷茫，电化学完全不懂，就是因为要写论文所以做的测试。
赞一下 回复此楼
8楼2016-03-20 15:40:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

11900490

木虫 (知名作家)
引用回帖:
8楼: Originally posted by AaronLeeee at 2016-03-20 15:40:19
但是之前有个博士跟我说，这个曲线负向是没有峰的，然后我这个是只能算出一个homo或者lumo，当时说的也不清楚，我也忘记了，所以比较迷茫，电化学完全不懂，就是因为要写论文所以做的测试。...

哦哦哦！！！！

咱们说半天没有一个图来的直接！！！！看你上面的图也不似原始文件，无法给针对性的意见啊。
赞一下 回复此楼
9楼2016-03-20 16:09:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

AaronLeeee

铜虫 (初入文坛)
引用回帖:
9楼: Originally posted by 11900490 at 2016-03-20 16:09:13
哦哦哦！！！！

咱们说半天没有一个图来的直接！！！！看你上面的图也不似原始文件，无法给针对性的意见啊。...

我这个图就是根据原始输出的txt文件用origin画的啊，然后下面那些事测试条件，我在网上查了一下，感觉是不是应该我这个只能算homo，然后根据紫外吸收去求带隙，再算lumo。麻烦您看一下是不是。
赞一下 回复此楼
10楼2016-03-20 16:13:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
