An error occurred during sweeping while meshing area 100.  Change
element sizing parameters (ESIZE, LESIZE, etc.), or mesh this area
manually (AMESH or AMAP) then try the VSWE command again.  The VSWE
command is ignored.
使用vsweep命令划分网格的时候出现这个问题是什么情况
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-03-04 18:23:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
你进行扫描的体积，各个面具体是什么形状的，发个图看看。
赞一下 回复此楼
2楼2016-03-05 08:01:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

十字花下

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2016-03-05 08:01:18
你进行扫描的体积，各个面具体是什么形状的，发个图看看。

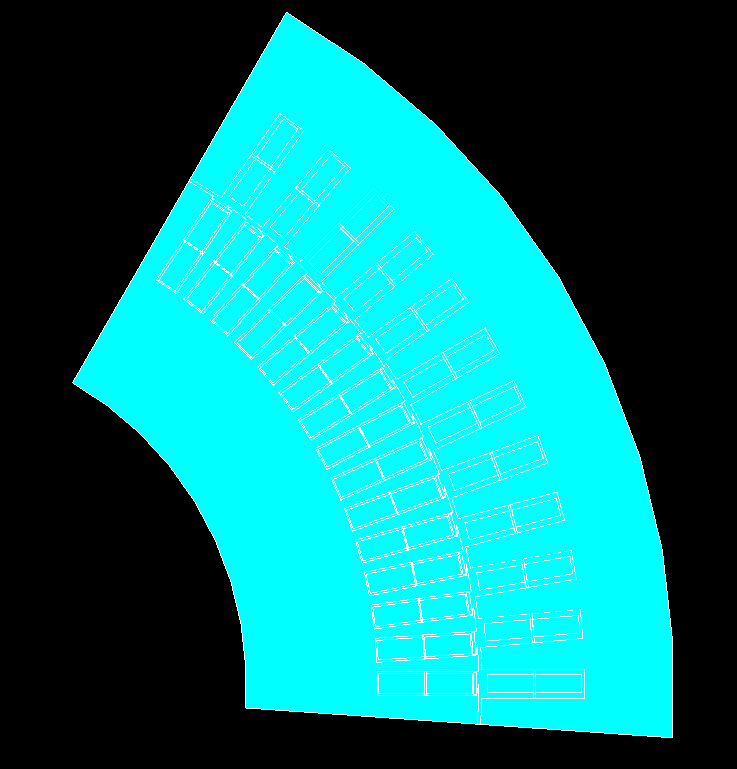

这是平面图形
vsweep，命令求助
赞一下 回复此楼
3楼2016-03-05 14:21:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

十字花下

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2016-03-05 08:01:18
你进行扫描的体积，各个面具体是什么形状的，发个图看看。

拉伸后的立体图形
vsweep，命令求助-1
赞一下 回复此楼
4楼2016-03-05 14:22:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

十字花下

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2016-03-05 08:01:18
你进行扫描的体积，各个面具体是什么形状的，发个图看看。

网格划分完成后，好几个部分没有划分，同时有些划分的有问题
vsweep，命令求助-2
赞一下 回复此楼
5楼2016-03-05 14:23:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

你的平面图形中，除了一个大面。中间还有很多小面，这些面是在同一个平面上吗？它们是一个整体 (包含很多小面，但是边界都是公共的)，还是多个独立的面？即各个小面是大面的一部分，还是独立于大面？
  拉伸时，对这些面是一起拉伸的，还是如何拉伸的？拉伸后是一个整体 (包含很多小体积，但是边界都是公共的)，还是多个独立的体积？
  一般情况，做体扫描，应该先对面划分面网格，再拉伸生成体和体网格，你好像是先拉伸成体，再分别划分网格的，是这样吗？
赞一下 回复此楼
6楼2016-03-06 09:13:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

十字花下

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by shgao20 at 2016-03-06 09:13:16
你的平面图形中，除了一个大面。中间还有很多小面，这些面是在同一个平面上吗？它们是一个整体 (包含很多小面，但是边界都是公共的)，还是多个独立的面？即各个小面是大面的一部分，还是独立于大面？
  拉伸时，对 ...

是的，先拉伸在网格划分的（因为我先网格划分的时候，soild5提示不能用amseh命令，所以就先拉伸了）。是一个个面单独拉伸的，平面图形都是一个个单独的个体（有些面是用CM命令组成一个整体了），中间的部分是气隙。
ps:前几天没上线。今天刚看到。
赞一下 回复此楼
7楼2016-03-07 14:40:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
十字花下: 金币+5, ★★★很有帮助 2016-03-09 11:50:08
如果采用 Free 方式对面划分网格，应该是能够划分面网格的。
  或者，可以先对面进行切割，将其分为若干三角形和四边形，再分别划分网格。最后进行体扫描生成体单元。
  先拉伸生成体积，再对体积划分网格，可能有部分体积不能使用 MAP 方式划分六面体网格，需要使用 Free 方式划分四面体网格。
赞一下 回复此楼
8楼2016-03-08 08:34:50
