ansys 后处理
|
|

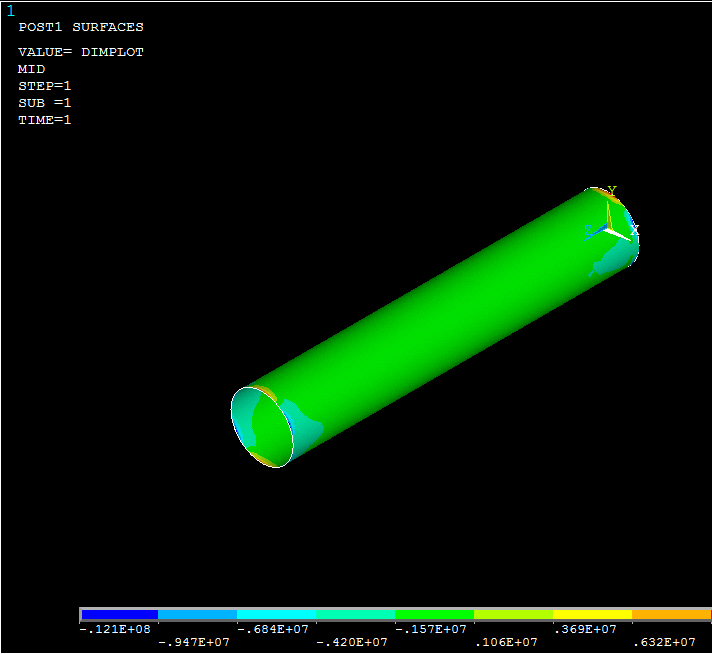

ansys 后处理问题！！！ 进行了管道应力仿真（管道内径90,mm，外径98mm），得到应力分布图之后，查看半径92mm上圆柱面的应力分布图，结果如下图所示，我想把圆柱面展开成一个矩形平面怎么办！！！各位大神帮忙啊~~ 附带我的代码 finish /clear /prep7 R1=0.09 R2=0.098 L=1 ET,1,SOLID185 MP,EX,1,2.1E11 MP,PRXY,1,0.3 MP,DENS,1,7800 csys,1 *AFUN,DEG CYL4,0,0,R1,0,R2,360,L MSHAPE,1,3D MSHKEY,0 ESIZE,0.01 VMESH,1 *GET,ENUM1,ELEM,0,NUM,MAX !wpcsys,,0 工作平面复位 /solu DA,1,UZ,0 DA,1,UY,0 DA,2,UY,0 SFA,5,1,PRES,4E6 SFA,6,1,PRES,4E6 SFA,2,1,PRES,-11.75E6 solve /POST1 rsys,1 PLNSOL,S,x,0,1.0 /cplane,1 sucr,mid,infc,,0.092,,,, sumap,dimplot,s,x supl,mid,dimplot  }(V{)_G`EZH[@V%H9Z`5(O8.png |
