[求助] 关于谐响应的分析 已有1人参与

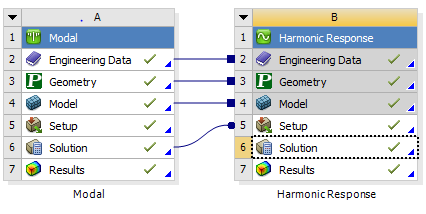

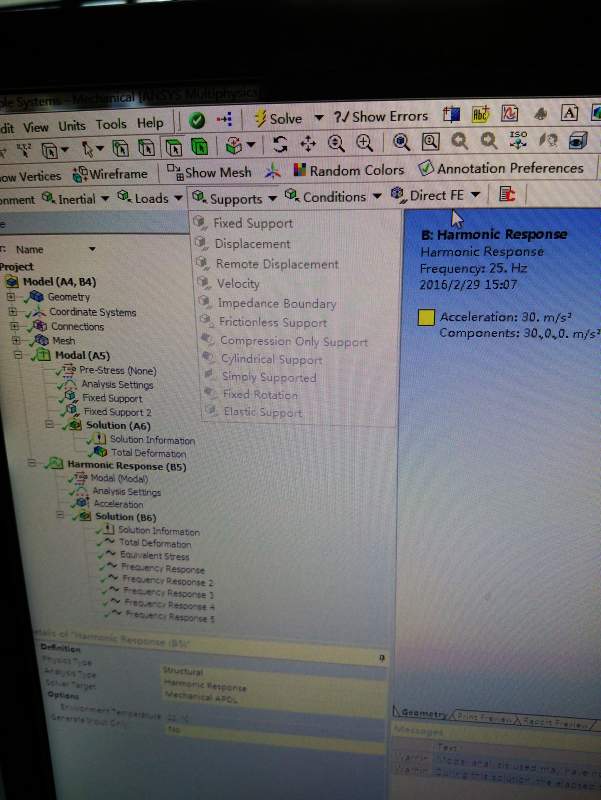

本人在做谐响应分析,用的workbench,先做了模态分析再共享数据做谐响应,发现加载不了固定约束,不知道怎么回事了?希望哪位大神给出指导,不胜感激!
具体如下图所示:

关于谐响应的分析


关于谐响应的分析-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

624076337

铁虫 (初入文坛)

求各位大神赐教,如果单独做谐响应就可以加载约束,我在想是不是模态分析的约束被用在谐响应分析中了,非常着急,谢谢!还有一问题也希望大神赐教,谐响应分析的振幅在哪里加载,比如25-500HZ,振幅1.2mm,振幅在哪边加载?急求!!!
2楼2016-02-29 15:17:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
3楼2016-02-29 15:21:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

624076337

铁虫 (初入文坛)

引用回帖:
3楼: Originally posted by zhifang889 at 2016-02-29 15:21:14
哦。

大神给个解答吧
4楼2016-02-29 15:39:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

624076337

铁虫 (初入文坛)

引用回帖:
3楼: Originally posted by zhifang889 at 2016-02-29 15:21:14
哦。

大神,给个解答吧!
5楼2016-02-29 15:39:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Crazysun

金虫 (小有名气)

戒骄戒躁,慎思笃行

【答案】应助回帖

感谢参与,应助指数 +1
就是加不了....你在模态中设置好做约束模态才能和直接做谐响应是等效的...
Crazysun
6楼2016-03-01 10:35:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

624076337

铁虫 (初入文坛)

引用回帖:
6楼: Originally posted by Crazysun at 2016-03-01 10:35:20
就是加不了....你在模态中设置好做约束模态才能和直接做谐响应是等效的...

但是我分开做了一下,发现结果不一样,想做模态再关联着做谐响应和直接在谐响应加约束做的结果不一样,就是共振点不一样,这是为什么呢?谢谢
7楼2016-03-01 15:08:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Crazysun

金虫 (小有名气)

戒骄戒躁,慎思笃行

引用回帖:
7楼: Originally posted by 624076337 at 2016-03-01 15:08:42
但是我分开做了一下,发现结果不一样,想做模态再关联着做谐响应和直接在谐响应加约束做的结果不一样,就是共振点不一样,这是为什么呢?谢谢...

如果有载荷 施加。计算模态时要做预应力的求解,主要是载荷数值过大引起应力场变化..应力刚化;刚度矩阵有变化,模态 扫频..结果不同
Crazysun
8楼2016-03-02 14:12:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
