[求助] Ansys协响应分析与带宽的问题（加速度计）

四悬臂梁结构的加速度计动态性能分析是要分析他的带宽

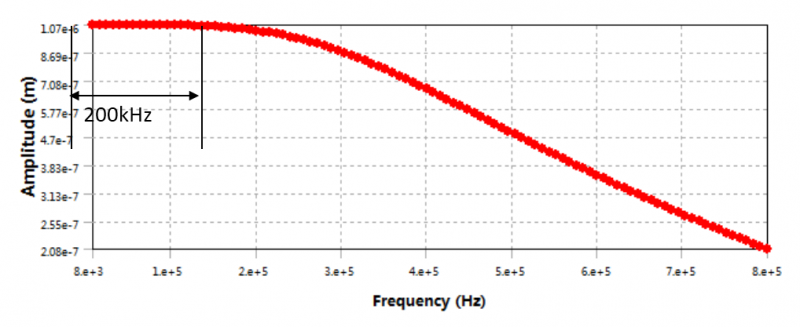

看别人分析带宽的时候幅频曲线如下图（阻尼比0.7）

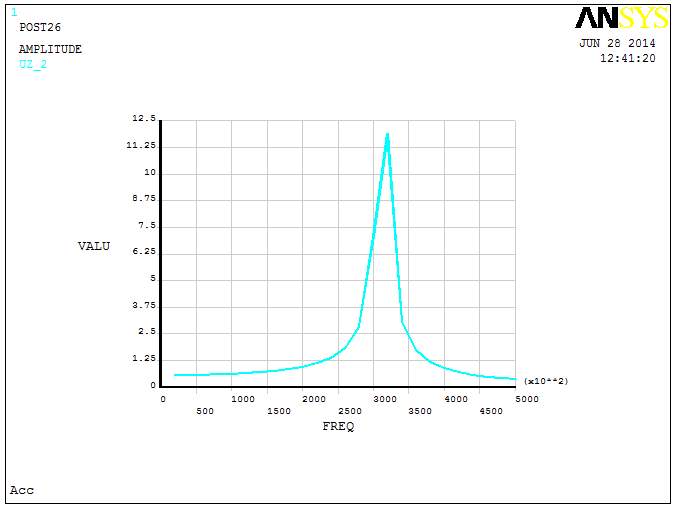

不知道这个是怎么分析出来的我做协响应分析的时候结果是标准波峰曲线

还有，疑惑的是Ansys谐响应分析的时候加载的固定值加速度，看一些资料Ansys会以正弦加载，所施加的值为波峰，不是理解是否正确
分析的时候因为尝试过加固定阻尼比（0.7）或a阻尼（根据公式a=2*阻尼比0.7*w）因为只考虑空气的粘滞阻尼，所以没有施加b阻尼，结果确实降低了谢振峰，但是还是不能得到图1的曲线

想请教各位老师
1、加速度计的带宽是不是通过频响分析（谐响应分析）得到？
2、看好些文献谐响应曲线都是图1，怎么分析才能得到，传感器带宽应该怎么确定呢？
3、分析的时候加载的加速度是正弦方式施加的吗，如果不是该如何施加正弦加速度呢？
4、关于阻尼的施加，阻尼比的选取是0.7吗？固定阻尼比加载是否可以？瑞丽阻尼加载的时候忽略b阻尼是否恰当？

纠结了好长时间，新虫金币不多，如果能解决不是金币多少能表达我的感谢的，但本人保证赞100金币赠与老师，立贴为证
