高速柔性转子临界转速随支承刚度的变化规律 已有1人参与
|
|

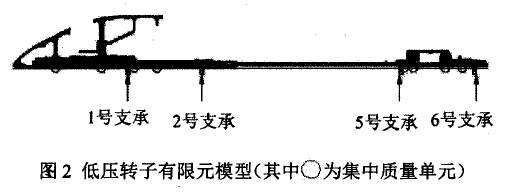

本案列建立某小型涡扇发动机低压转子的有限元分析模型，用SAMCEF／ROTOR分析软件对不同支承刚度条件下低压转子的临界转速系统地进行计算分析，揭示压转子的前三阶临界转速随各支承刚度的变化规律，为低压转子的临界转速设计和基于支承刚度的临界转速调整提供了参考依据。 通过仿真分析，揭示了低压转子的前3阶临界转速随各支承刚度的变化规律，得到如下主要结论： (1)低压转子的4个支承刚度均大于8×10 N／m时，低压转子的各阶临界转速均不随支承刚度的变化而变化，即不能通过调整支承刚度来调整转子的临界转速； (2)1号支承刚度在0．1×10 N／m~5×10 N／m范围内，可以通过调整1号支承刚度来调整低压转子的第1阶临界转速： (3)2号支承刚度在0．1×10 N／m~3×10 N／m范围内、5号支承刚度在0．1×10 N／m--~8x10’N／m范围内、6号支承刚度在O．1×10 N／m'~8x10’N／m范围内，可以通过调整2号、5号和／或6号支承刚度来调整低压转子的第2阶临界转速； (4)1号支承刚度在0．1×10 N／m~5×10’N／m范围内、2号支承刚度在0．1×10 N／m--~3x10’N／m范围内、5号支承刚度在1．5×10’N／m-~8x10’N／m范围内、6号支承刚度在0．1×107 N／m~8×10’N／m范围内，可以通过调整1号、2号、5号和／或6号支承刚度来调整低压转子的第3阶临界转速  |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 高速柔性转子临界转速随支承刚度的变化规律.pdf
2016-02-26 10:43:53, 263.3 K
