[求助]
fluent 通过UDF来以某点的温度控制热流密度 已有1人参与
|
|||
|

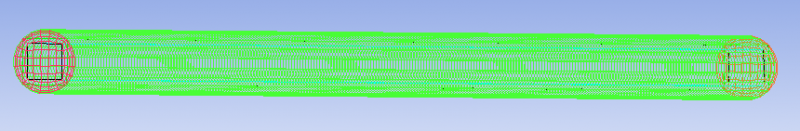

大家好！ 我在做一个模拟，模型如下，是一根很简单的圆柱。  长1000mm，底面半径为12.5mm。 在fluent中以左边的圆心为原点。 我现在要以某个点的温度来控制壁面的热流密度，当温度小于某值时，热流密度为1500，当温度大于这个值时，热流密度为0。 参考网上的一些内容，我写了一个UDF，如下： #include "udf.h" real tem; DEFINE_ADJUST(get1_tem,d) { Thread *t; cell_t c; real xc[ND_ND]; thread_loop_c(t,d) { begin_c_loop(c,t) { C_CENTROID(xc,c,t); if(sqrt(ND_SUM(pow(xc[0],2.), pow(xc[1]-0.0123,2.), pow(xc[2]-0.3,2.)))<0.0001) /*求（0,0.0123,0.3）这个点的温度值*/ tem=C_T(c,t); } end_c_loop(c,t) } } DEFINE_PROFILE(new_heat1,t,i) { face_t f; begin_f_loop(f,t) { if(tem<=450.) F_PROFILE(f,t,i) = 1500; else F_PROFILE(f,t,i) = 0; } end_f_loop(f,t) } 我用的是解释型，fluent解释的时候没发生错误，具体使用的时候，发现边界的热流密度一直是1500。 我有几个问题 1，C_CENTROID这个函数求到的坐标是fluent scale mesh里的那个三维坐标吗。 2，我在scale mesh显示的是mm，在UDF里无论怎么样都是用m做单位的吗。 3，为满足要求这个udf合适吗，为什么我使用的时候热流密度一直是1500. |
