[求助] ！！求大神帮忙！！ansys对换热管内外壁面进行沿程变化温度的加载，定感激不尽！！ 已有2人参与

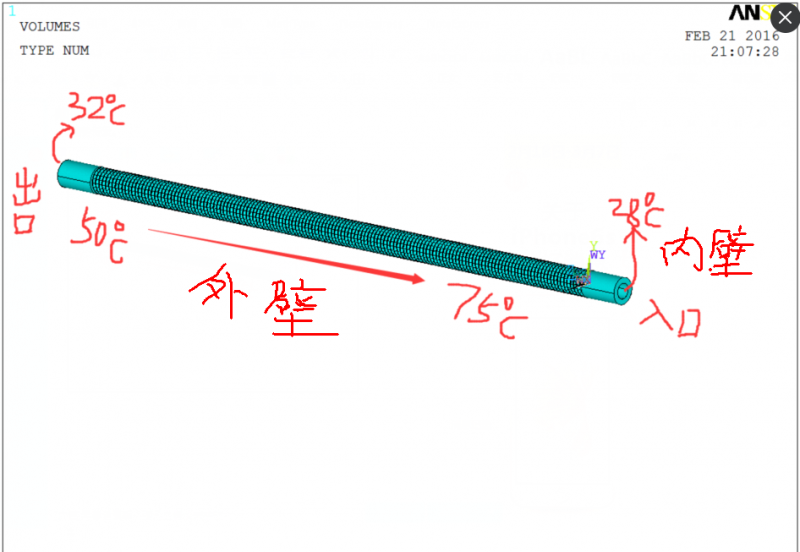

具体载荷数据如下：
（1）温度载荷：
管内壁温度：从入口28℃升高到32℃
管外壁温度：从入口75℃下降到50℃
（2）压力载荷：
内壁压力：0.1MPa
外壁压力：0.9MPa
进行工况下的耦合分析

！！求大神帮忙！！ansys对换热管内外壁面进行沿程变化温度的加载，定感激不尽！！
回复此楼

» 猜你喜欢
高度自律，聚焦发展，全盘西化。
1楼 2016-02-22 22:55:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
jfcssp: 金币+2, ★★★很有帮助 2016-02-23 08:54:37
压力载荷可以分别直接施加到内壁和外壁上；
  温度载荷可以定义两个函数，分别用于在内壁和外壁上施加节点温度载荷。
赞一下 回复此楼
2楼2016-02-23 07:38:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jfcssp

木虫 (小有名气)
引用回帖:
2楼: Originally posted by shgao20 at 2016-02-23 07:38:20
压力载荷可以分别直接施加到内壁和外壁上；
  温度载荷可以定义两个函数，分别用于在内壁和外壁上施加节点温度载荷。

在ansys中哪里可以输入这两个函数呢？我的模型外壁面有螺纹，节点较多并且结构不均匀，请问如何施加这些节点好呢？
赞一下 回复此楼
高度自律，聚焦发展，全盘西化。
3楼2016-02-23 08:54:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
写个压力载荷命令
赞一下 回复此楼
4楼2016-02-23 10:28:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jfcssp

木虫 (小有名气)
引用回帖:
4楼: Originally posted by 小七工作室1 at 2016-02-23 10:28:36
写个压力载荷命令

压力载荷加载可以做到，就是感觉温度沿程变化的加载比较难实现，模型也需要修复成退刀槽，不知您是否有方法可指点，谢谢！
赞一下 回复此楼
高度自律，聚焦发展，全盘西化。
5楼2016-02-23 16:12:53
