[求助] 激光光强 已有2人参与

可调功率532nm激光器发出的光经过一个150um的光阑,达到光电二极管上,光阑跟光电二极管紧密连接。
光电二极管电流经电阻转变为电压,用示波器观测如图。

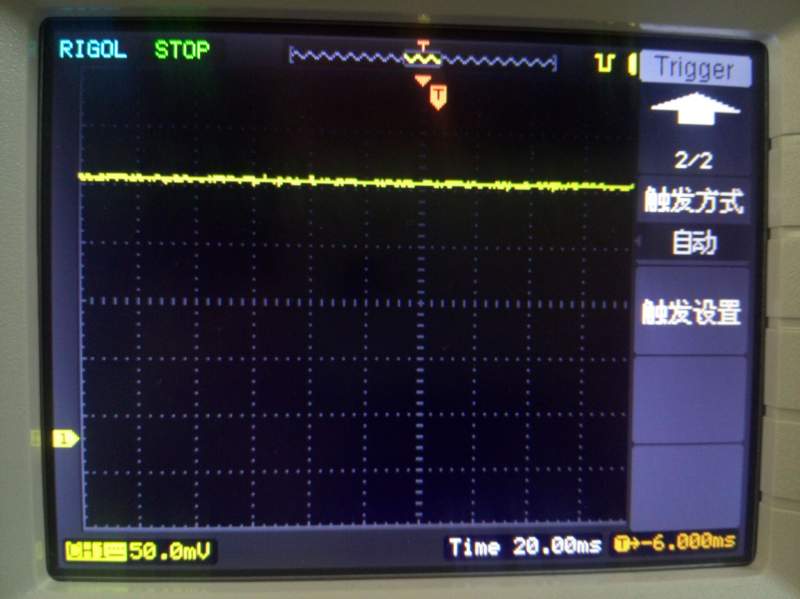

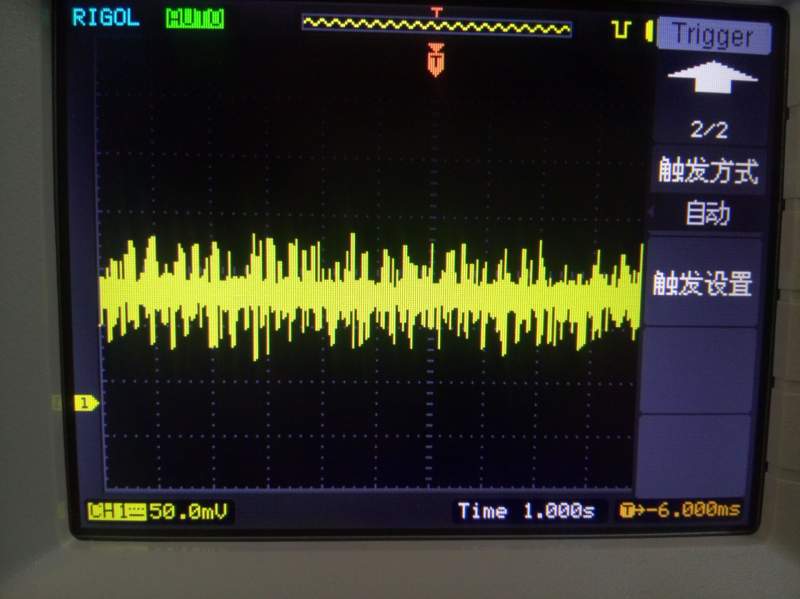

毛刺较多的三张图,是在小功率下的。
比较平滑的是在功率较大情况下的。
1、为什么小功率下得到的这么多毛刺,这是激光器的问题么?
2、为什么功率大了,电压毛刺少了?
3、空气中颗粒对这个结果有什么显著影响么,一般空气中颗粒有多大?
光功率应该是没有达到光电二极管的饱和值,因为继续调大光强,光电二极管电压幅值仍在提高。
打算做微粒计数方面的实验。
感谢各位能够提供思路帮助。

激光光强


激光光强-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不不不念旧人

铜虫 (初入文坛)

是发错主题了么。
2楼2016-02-23 09:14:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

华夏千秋

木虫 (小有名气)

示波器探测的是电压信号,光电二极管产生的是光电流,你肯定用了跨阻放大器,这个放大器是否工作在线性区间?

发自小木虫Android客户端
严格自律
3楼2016-02-23 22:28:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hbc1234

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
不不不念旧人: 金币+5, ★★★很有帮助 2016-03-08 09:43:04
首先你要查到激光器的功率可调范围,比对一下光电二极管的响应曲线。我觉得可能是,那个毛刺较多的图对应的激光功率低于二极管的下限。
你可能没考虑到测试的信噪比问题,对于二极管+传输线路+示波器这个部分,其暗噪声的大小是基本恒定的,如果测量信号与暗噪声的幅值相近,则信噪比很差,毛刺显得特别明显。

另一种可能是,你给的两张图,时间范围分别是1s和20ms,20ms的毛刺自然会少很多。
4楼2016-02-24 09:48:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不不不念旧人

铜虫 (初入文坛)

引用回帖:
4楼: Originally posted by hbc1234 at 2016-02-24 09:48:32
首先你要查到激光器的功率可调范围,比对一下光电二极管的响应曲线。我觉得可能是,那个毛刺较多的图对应的激光功率低于二极管的下限。
你可能没考虑到测试的信噪比问题,对于二极管+传输线路+示波器这个部分,其暗 ...

图片一直没传好,本来是6张图,分别是1s,20ms,2ms下两种光强的电压波形。
在小功率下,即信号毛刺较多情况下,我觉得应该是超过了探测光强下限的。光电二极管实际是是有一个明显幅值的。(在没有激光照射下,光电二极管探测电跟较大功率照射下波形类似,只是幅值是0)
本来我也觉得信号噪声的大小是基本恒定,但是在不同光强下,大功率明显毛刺较少(图片上电压档都是一样的)
5楼2016-02-24 15:45:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不不不念旧人

铜虫 (初入文坛)

引用回帖:
3楼: Originally posted by 华夏千秋 at 2016-02-23 22:28:52
示波器探测的是电压信号,光电二极管产生的是光电流,你肯定用了跨阻放大器,这个放大器是否工作在线性区间?

我用的是光电二极管串接电阻转换成电压,然后对电压放大。应该是工作在线性区的。
6楼2016-02-24 15:47:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

红鸟

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
不不不念旧人: 金币+5, ★★★很有帮助 2016-03-08 09:43:17
毛刺应该是噪声,有条件用光谱仪或频谱仪看一下。
7楼2016-02-26 21:03:14
