小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » Fluent瞬态问题，如何即时改变边界条件类型？
91/1返回列表
查看: 2315  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

FSYH

铜虫 (初入文坛)

[求助] Fluent瞬态问题，如何即时改变边界条件类型？ 已有2人参与

大家好，第一次发帖，有什么不对的地方请多指教

用 Fluent 做个瞬态喷流问题，喷口需要经过关闭-开启-点火-稳定-熄火-关闭等状态

开启和关闭之间准备用 Pressure-Far Field + Profile 函数设置瞬态条件，但是开启前和关闭后属于 Wall 边界类型

目前想到的方法是等算完手动改变边界条件续算，不知道有没有办法让 Fluent 自己实现？

谢谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-02-22 08:13:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
FSYH: 金币+6, ★★★很有帮助 2016-02-24 13:09:01
FSYH: 金币+4, ★★★很有帮助, 抱歉。。第一次并不知道要把10个都给掉。。。 2016-02-24 13:13:29
比较简单的就是用动网格的event选项，可以定义确定时刻更改边界条件
比较复杂的就是用udf了，目前网上还找不到现成的例子
赞一下(2人) 回复此楼
2楼2016-02-22 09:35:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
可以看下具体工况
赞一下 回复此楼
3楼2016-02-23 10:30:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FSYH

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by 小七工作室1 at 2016-02-23 10:30:27
可以看下具体工况

目前我算了的只有稳态的结果，参照的也只有稳态的实验论文，Experimental investigation of side jet interaction
with a supersonic cross flow

来流Mach=3，冷喷流Mach=1，0攻角

瞬态的喷口工作情况实际是自己决定，暂时还没有确定
赞一下 回复此楼
4楼2016-02-23 13:03:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FSYH

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by 微流咨询 at 2016-02-22 09:35:07
比较简单的就是用动网格的event选项，可以定义确定时刻更改边界条件
比较复杂的就是用udf了，目前网上还找不到现成的例子

动网格这部分以前完全没有用到过。。昨天只稍微看了下Manual和Tutorial的动网格部分，之后再继续看一下。。。

udf貌似没有直接的函数？不介意可以介绍一下思路么？
赞一下 回复此楼
5楼2016-02-23 13:08:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FSYH

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by 微流咨询 at 2016-02-22 09:35:07
比较简单的就是用动网格的event选项，可以定义确定时刻更改边界条件
比较复杂的就是用udf了，目前网上还找不到现成的例子

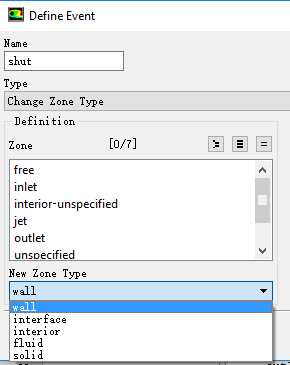

试了一下Event，Change Zone Type的话变成“Wall”就不能进一步设置了，而且也没有其他类型的边界，比方Pressure Far Field

Fluent瞬态问题，如何即时改变边界条件类型？

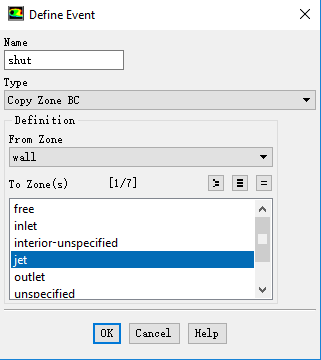

如果从已有的边界中Copy的话，Copy一次后就没法恢复了？

Fluent瞬态问题，如何即时改变边界条件类型？-1
赞一下 回复此楼
6楼2016-02-23 14:45:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FSYH

铜虫 (初入文坛)
后来在流沙的博客里面找到具体步骤了：http://blog.sina.com.cn/s/blog_599d8faa01013hdm.html#cmt_3086146

是合格的二楼说的Events的方法，太感谢了
赞一下(1人) 回复此楼
7楼2016-02-24 13:05:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FSYH

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by 微流咨询 at 2016-02-22 09:35:07
比较简单的就是用动网格的event选项，可以定义确定时刻更改边界条件
比较复杂的就是用udf了，目前网上还找不到现成的例子

再次求助。。。。实验室用的6.3版本并没有Events-Define-Type-Execute Command的选项，只能用第二种UDF的方法了，求详细。。

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-02-27 16:13:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FSYH

铜虫 (初入文坛)
好吧。CFD-online果然信息多。采用的是计算时载入script的方法来实现实时输入TUI命令改变边界条件。

见最后一楼
http://www.cfd-online.com/Forums ... e-inlet-time-t.html
赞一下 回复此楼
9楼2016-02-28 02:36:53
