应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 求助：碳材料的拉曼光谱分析
171/2返回列表12下一页
查看: 4194  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

mser

金虫 (小有名气)

[求助] 求助：碳材料的拉曼光谱分析 已有4人参与

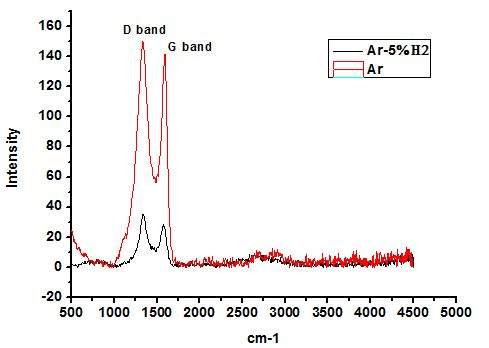

最近在Ar、Ar-5%H2两种气氛下900度合成了两种碳材料，做了拉曼光谱表针，发现D峰和G峰的强度比值基本没变，但它们的强度都变弱了，如图所示，这能说明什么？
应该如何分析这两者之间的区别？

求助：碳材料的拉曼光谱分析
回复此楼

» 收录本帖的淘帖专辑推荐

碳材料的拉曼光谱 专业知识 wulishi8在碳材料和其他专业问题的回复

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
每天早上醒来看看诺贝尔获奖名单，如果上面没有我的名字，就去实验室
1楼 2016-02-21 23:16:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

wulishi8

专家顾问 (知名作家)

【答案】应助回帖

引用回帖:
10楼: Originally posted by mser at 2016-02-24 09:51:28
谢谢回复，你说的强度一般为积分面积，但也有人说强度指峰的高度，到底选哪一个？而且积分面积比和高度比一般相差很大。如果是高度比的话，也要先分峰再求高度比吗？
...

拉曼中的强度指的就是面积。一般人认为是峰的高度，那么就错了。虽然某些情况下可以用高度比。。。
赞一下(1人) 回复此楼
中山大学材料学院招聘博士后和专职研究员，年薪20万起，请站内联系，谢谢。
12楼2016-02-25 04:51:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

mser

金虫 (小有名气)
引用回帖:
2楼: Originally posted by seuseasoar at 2016-02-22 00:43:52
相对强度

相对强度都变弱，这能说明什么呢？

[ 发自手机版 http://muchong.com/3g ]
赞一下(2人) 回复此楼
每天早上醒来看看诺贝尔获奖名单，如果上面没有我的名字，就去实验室
3楼2016-02-22 08:34:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulishi8

专家顾问 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
首先，你要确定是在同一台拉曼仪器上、连续使用、同一激光、同一功率、完美对焦的情况下，才可以部分地对比不同样品的绝对强度，否则是没有意义的。
其次，强度一般指峰面积。
再次，如果符合所有以上条件，那么整体强度的下降意味着样品整体：1.含量变化；2.质量变化。
最后，ID/IG这个在GO或者rGO上，没有很明显的意义。
赞一下(1人) 回复此楼
中山大学材料学院招聘博士后和专职研究员，年薪20万起，请站内联系，谢谢。
9楼2016-02-23 17:22:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

seuseasoar

至尊木虫 (知名作家)
相对强度

发自小木虫IOS客户端
回复此楼
尼赫
2楼2016-02-22 00:43:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seuseasoar

至尊木虫 (知名作家)
d与g相对强度比

发自小木虫IOS客户端
回复此楼
尼赫
4楼2016-02-22 15:18:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nkqijw

铁杆木虫 (著名写手)
样品部分结构被破坏？
赞一下 回复此楼
我有我道，坚持本心。
5楼2016-02-22 15:27:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小城夜很美

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
D/G比值不变的话，那就应该没什么变化的，你看到的峰值变小不能表示化合物的变化，变小的原因可能是没对焦好。
赞一下 回复此楼
Stay hungary,stay foolish
6楼2016-02-22 15:59:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mser

金虫 (小有名气)
引用回帖:
4楼: Originally posted by seuseasoar at 2016-02-22 15:18:05
d与g相对强度比

ID/IG是指积分面积之比还是强度之比？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
每天早上醒来看看诺贝尔获奖名单，如果上面没有我的名字，就去实验室
7楼2016-02-22 16:05:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mser

金虫 (小有名气)
引用回帖:
6楼: Originally posted by 小城夜很美 at 2016-02-22 15:59:13
D/G比值不变的话，那就应该没什么变化的，你看到的峰值变小不能表示化合物的变化，变小的原因可能是没对焦好。

但是D,G峰强的绝对值都变小了啊，只能通过比值判断石墨化程度吗？在含氢的气氛下应该石墨化程度更高啊？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
每天早上醒来看看诺贝尔获奖名单，如果上面没有我的名字，就去实验室
8楼2016-02-22 16:09:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mser

金虫 (小有名气)
引用回帖:
9楼: Originally posted by wulishi8 at 2016-02-23 17:22:17
首先，你要确定是在同一台拉曼仪器上、连续使用、同一激光、同一功率、完美对焦的情况下，才可以部分地对比不同样品的绝对强度，否则是没有意义的。
其次，强度一般指峰面积。
再次，如果符合所有以上条件，那么整 ...

谢谢回复，你说的强度一般为积分面积，但也有人说强度指峰的高度，到底选哪一个？而且积分面积比和高度比一般相差很大。如果是高度比的话，也要先分峰再求高度比吗？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
每天早上醒来看看诺贝尔获奖名单，如果上面没有我的名字，就去实验室
10楼2016-02-24 09:51:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 mser 的主题更新
171/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考博] 27博士申请 +3 白白白ly 2026-11-09 3/150 2026-11-09 21:39 by szq0819
[考博] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 zSbvVX9JFl9J 2026-11-09 3/150 2026-11-09 21:05 by FChKX8meu1ds
[文学芳草园] 厉娜 +3 张丹枫1991 2026-11-09 5/250 2026-11-09 16:53 by 张丹枫1991
[考博] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +5 kvewwGtKktqB 2026-11-04 12/600 2026-11-09 13:26 by Equinoxhua
[考研] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +5 ttH3f1oA6ace 2026-11-04 15/750 2026-11-09 13:19 by Equinoxhua
[考研] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +6 5sJFDKp2kwuI 2026-11-06 14/700 2026-11-09 11:52 by GwrQVVR6Oenx
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +5 5sJFDKp2kwuI 2026-11-06 16/800 2026-11-09 11:47 by GwrQVVR6Oenx
[考博] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +5 5sJFDKp2kwuI 2026-11-06 15/750 2026-11-09 11:41 by GwrQVVR6Oenx
[硕博家园] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 5sJFDKp2kwuI 2026-11-06 10/500 2026-11-09 08:00 by IhnEQauGmT3K
[考研] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 5sJFDKp2kwuI 2026-11-06 12/600 2026-11-09 06:32 by l48hFd8Nwae2
[公派出国] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +4 5sJFDKp2kwuI 2026-11-06 8/400 2026-11-09 00:14 by l48hFd8Nwae2
[教师之家] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +5 5sJFDKp2kwuI 2026-11-06 9/450 2026-11-08 22:46 by l48hFd8Nwae2
[教师之家] 延安大学回应“副教授留绝笔信”：确已离世，正核实举报内容 +3 yexuqing 2026-11-04 5/250 2026-11-07 13:22 by 苏东坡二世
[公派出国] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +5 ttH3f1oA6ace 2026-11-04 10/500 2026-11-06 16:12 by 5sJFDKp2kwuI
[硕博家园] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 ttH3f1oA6ace 2026-11-04 11/550 2026-11-06 16:10 by 5sJFDKp2kwuI
[公派出国] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +6 ttH3f1oA6ace 2026-11-04 12/600 2026-11-06 16:10 by 5sJFDKp2kwuI
[公派出国] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +5 kvewwGtKktqB 2026-11-04 14/700 2026-11-06 05:10 by qL1cU46YIdK0
[考博] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +4 ttH3f1oA6ace 2026-11-04 7/350 2026-11-06 02:13 by qL1cU46YIdK0
[考研] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 ttH3f1oA6ace 2026-11-04 10/500 2026-11-06 02:04 by qL1cU46YIdK0
[硕博家园] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 hNpp4Y2CGvSC 2026-11-04 12/600 2026-11-06 01:53 by qL1cU46YIdK0
信息提示
关闭
请填处理意见
关闭
