[求助]
求大家帮忙分析下nyquist图 ，最基础的。。。谢谢大家啦 已有2人参与
|
|||

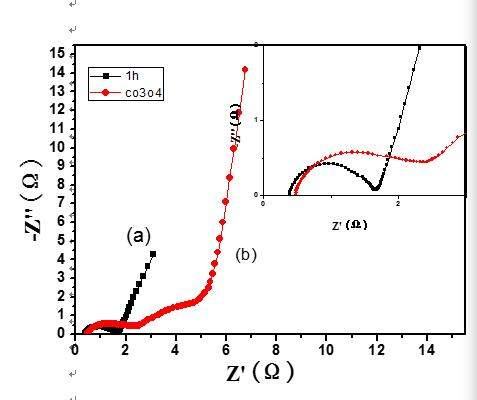

就是这个，我看别人的论文说曲线左侧是高频区，右侧是低频区，就是这2条线的左右侧么？半圆代表什么，为什么半圆之后又变成直线往上走了呢？？？求大家帮帮忙，谢谢啦 360截图20160216124800671.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 能源储存与转化 |
» 本帖已获得的红花（最新10朵）
wqtzzt» 猜你喜欢
意大利博洛尼亚大学招聘研究助理2名（2D材料/锂离子与钠离子电池方向）
已经有1人回复
-
关于碳量子点抗菌的研究
已经有15人回复
-
分析化学论文润色/翻译怎么收费?
已经有163人回复
-
南大化学调剂
已经有11人回复
-
硫酸钠溶液浓度与密度曲线
已经有0人回复
-
0703调剂
已经有2人回复
-
1
已经有17人回复
-
0703 调剂
已经有4人回复
-
招收
已经有0人回复
-
西南某211招硕士、博士
已经有15人回复
langzhizhou
版主 (职业作家)
- ECEPI: 13
- 应助: 1072 (博后)
- 贵宾: 1.631
- 金币: 32033.8
- 散金: 6372
- 红花: 305
- 帖子: 3172
- 在线: 409.1小时
- 虫号: 507377
- 注册: 2008-02-19
- 性别: GG
- 专业: 电化学
- 管辖: 电化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
林泽京: 金币+10, ★★★★★最佳答案, 我仔细查了下前辈说的几个词，似乎明白了，谢谢啦， 2016-02-17 10:05:03
感谢参与，应助指数 +1
林泽京: 金币+10, ★★★★★最佳答案, 我仔细查了下前辈说的几个词，似乎明白了，谢谢啦， 2016-02-17 10:05:03
|
阻抗谱图包括好几个，单纯从Nyquist上看不到频率，但是做过测试的就会了解，数据点是从左到右依次测试的来的，也就是从高频到低频逐步过来的；bode图会更直观； 简单的讲，EIS图就分为半圆和斜线。半圆表示界面，半圆和X轴交点，第一个点表示物理阻抗或者接触阻抗，第二个点减去第一个点的数值，或者说半圆的弦长，就是界面反应阻抗。斜线和扩散相关 发自小木虫IOS客户端 |
3楼2016-02-16 16:48:54
nanofancy
铁杆木虫 (正式写手)
- 应助: 133 (高中生)
- 金币: 7741.8
- 散金: 1100
- 红花: 22
- 帖子: 472
- 在线: 253.5小时
- 虫号: 1163453
- 注册: 2010-12-06
- 性别: GG
- 专业: 电化学
2楼2016-02-16 16:27:03
4楼2016-02-16 19:05:46
5楼2016-02-16 19:06:32
