[求助] 盘管式换热器设计,传热系数取值问题 已有3人参与

小弟想设计一款盘管式换热器,管内为制冷剂,管外侧为粘度50mm2/s的润滑油(自然对流)。具体形式是把盘管布置在油槽的四壁和底面,油槽内充满润滑油。请问下这种情况下传热系数K经验取值?
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Flowers_Dai

银虫 (小有名气)

【答案】应助回帖

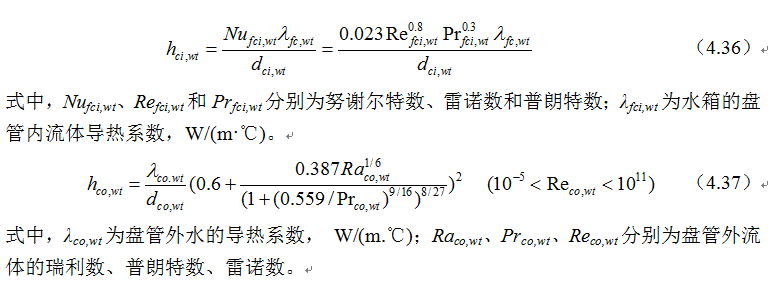

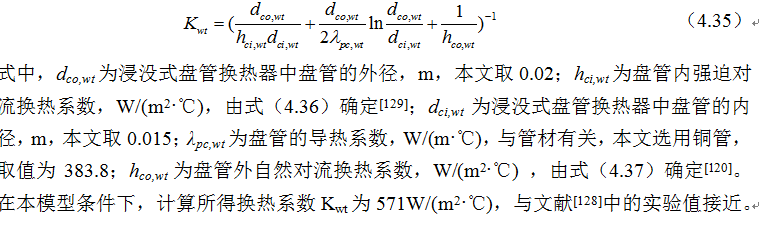

你的那个工质我没有做过,不过盘管浸没式蓄热水箱的换热系数我倒是做过,可以用公式计算的,那么整个换热过程就是三部分:盘管内流体的对流换热,盘管壁导热,盘管外的对流换热,计算公式我截个图给你,具体的参数你自己换成你需要的,试着算一个出来,我们盘管式蓄热水箱的经验值,当管内是防冻液,管外是水,管子是铜管时,大概在576W/(m2·℃) ,你的条件下我就不知道了。
盘管式换热器设计,传热系数取值问题


盘管式换热器设计,传热系数取值问题-1

6楼2016-02-20 10:25:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 14 个回答

hitdw

木虫 (小有名气)

2楼2016-02-16 20:45:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

红尘落尽

银虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
可以不用换热系数来算
3楼2016-02-18 14:26:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈罗宾

新虫 (初入文坛)

4楼2016-02-18 19:13:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
