无限长厚壁圆筒内壁受压问题 已有1人参与
|
|

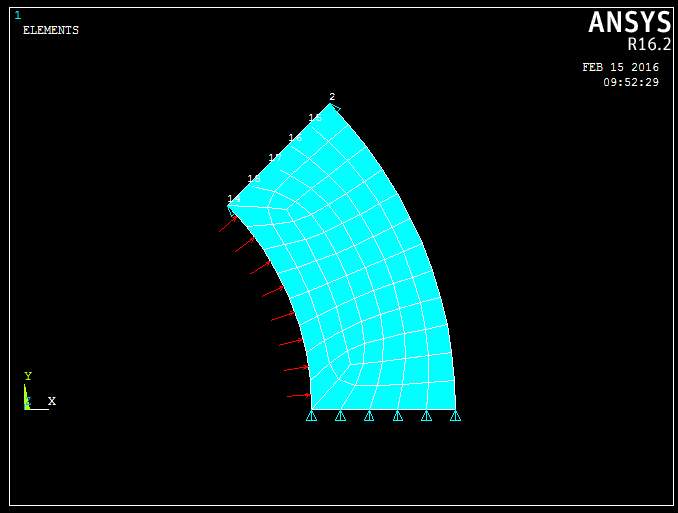

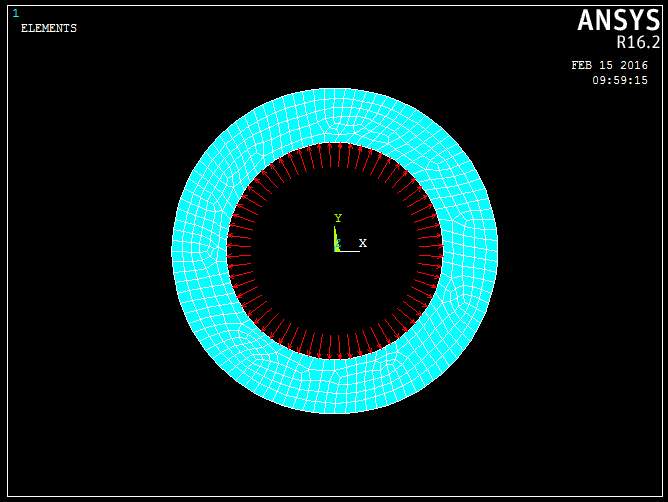

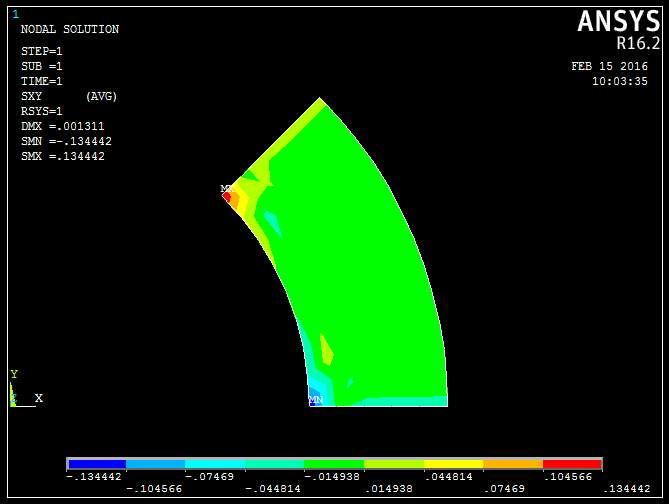

如题，小弟刚接触有限元，尝试做无限长厚壁圆筒内壁受压问题。结果出了些问题，想不明白，请各位赐教！ 具体参数：内壁受压应力1MPa，圆筒几何尺寸为外径150mm，内径100mm，材料常数E=210GPa，μ=0.3。由于圆筒无限长，所以我采用了平面应变模式。 刚开始我把整个圆筒都建出来了，内壁加了一圈载荷，如图所示，但是解不出来。出现的对话框是：A check of your model data produced 1 warnings. 以及 A check of your load data produced 1 warnings. 好像是说模型和载荷都有问题，但我搞不懂是哪里出错了...... 然后我尝试只建1/8圆筒，在水平边界线和45°的斜边界线上都设置了对称边界条件 Symmetry B.C. 然后内壁加载，如图所示。这次算出结果来了。 但还是不对。因为这个圆筒实际上是轴对称问题，所以如果将结果转换成柱坐标来看，不应该有环向切应力。但结果是有的，如图所示。 我猜测这个可能是由我设置的Symmetry B.C.导致的。但这个圆筒内壁受压正确的做法是啥？   整个圆环加载.jpg  部分圆环加载.jpg  切应力.jpg |
回复此楼» 猜你喜欢
同年申请2项不同项目，第1个项目里不写第2个项目的信息，可以吗
已经有4人回复
-
有时候真觉得大城市人没有县城人甚至个体户幸福
已经有10人回复
-
天津大学招2026.09的博士生，欢迎大家推荐交流（博导是本人）
已经有5人回复
-
有院领导为了换新车，用横向课题经费买了俩车
已经有5人回复
-
CSC & MSCA 博洛尼亚大学能源材料课题组博士/博士后招生｜MSCA经费充足、排名优
已经有6人回复
-
面上项目申报
已经有3人回复
-
酰胺脱乙酰基
已经有9人回复
-
博士延得我，科研能力直往上蹿
已经有7人回复
-
面上基金申报没有其他的参与者成吗
已经有5人回复
-
遇见不省心的家人很难过
已经有22人回复
» 本主题相关商家推荐: (我也要在这里推广)
fain0731
金虫 (小有名气)
- 应助: 9 (幼儿园)
- 金币: 1542.8
- 红花: 3
- 帖子: 243
- 在线: 98.8小时
- 虫号: 2105833
- 注册: 2012-11-04
- 性别: GG
- 专业: 机械动力学
2楼2016-02-15 14:00:14
3楼2016-02-15 14:56:51
wzpsurprise
金虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 1227.7
- 红花: 1
- 帖子: 41
- 在线: 41小时
- 虫号: 2709879
- 注册: 2013-10-09
- 性别: GG
- 专业: 结构工程
cacarote014楼2016-02-15 16:32:24
cacarote01
新虫 (初入文坛)
- 应助: 1 (幼儿园)
- 金币: 4928.1
- 帖子: 50
- 在线: 12.5小时
- 虫号: 2953057
- 注册: 2014-02-02
- 性别: GG
- 专业: 金属材料的力学行为
5楼2016-02-15 21:47:21
6楼2016-02-15 23:28:07
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
cacarote01: 金币+15, ★★★★★最佳答案 2016-02-16 16:41:14
感谢参与，应助指数 +1
cacarote01: 金币+15, ★★★★★最佳答案 2016-02-16 16:41:14
|
你的问题最好是将所有节点的节点坐标系都转换到圆柱坐标系中 (csys,1 和 Nrotate,all 命令)，然后： 对完整模型，约束所有节点 Uy (周向位移)； 对 1/8 模型，约束所有节点 Uy (周向位移)；或者约束两个端线的 Uy (周向位移)。 另外，你的网格好像是使用 Smart 或 Free 方式划分的，也不太好，需要完善一下： 对完整模型，把它切分为 4 个 1/4 环扇形，再划分 MAP 网格。划分网格前先设置径向线段划分 4～6 个单元；周向，每 1/4 圆周划分 8～12 个单元。 对 1/8 模型，可以直接使用 Map 方式划分网格即可。划分网格前先设置径向线段划分 4～6 个单元；周向两条圆周线各划分 6～8 个单元。 |
