[求助] ANSYS Workbench 中对O型密封圈做有限元仿真，请问如何施加流体压力载荷？ 已有3人参与

我想用ANSYS Workbench 仿真O型圈的流体密封，做O形圈在不同流体压力作用下接触面的压力分布分析，请问，如何施加流体压力载荷？
我在施加载荷Pressure（normal to）时，作用边都只能选O形圈的整个圆边，无法选择有压力的半个圆边，不知道怎么解决？

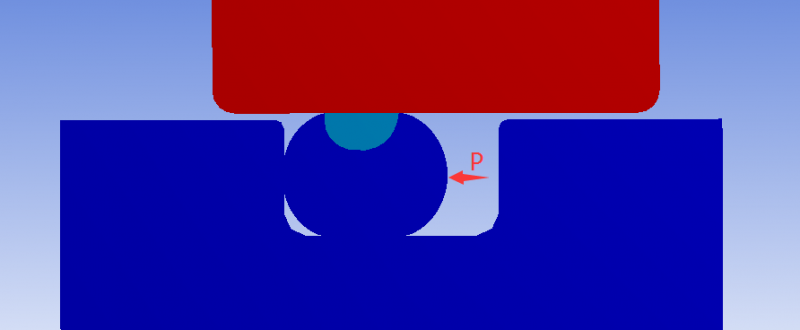

大致仿真的示意图片如下图，简化为了2D轴对称模型的面体结构分析，想在右边施加不同流体压力载荷：

ANSYS Workbench 中对O型密封圈做有限元仿真，请问如何施加流体压力载荷？
回复此楼

» 猜你喜欢
1楼 2016-01-31 10:19:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haoshuai641

木虫 (正式写手)

【答案】应助回帖

在DM中将圆分成两段线。
赞一下 回复此楼
人生得意须尽欢
2楼2016-02-03 19:06:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuyhl

新虫 (初入文坛)

【答案】应助回帖

使用DESIGN MODELER自带建模软件，将O型圈分成两个BODY组成的一个PART，然后压力施加在一侧
赞一下(1人) 回复此楼
3楼2016-02-05 18:26:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿牛_1107

新虫 (初入文坛)
请问你是怎么加载压力载荷的，我添加报错，不添加可以计算成功

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-11-01 16:00:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿牛_1107

新虫 (初入文坛)
请问谁有workbench仿真o形圈在流体介质中密封的例子？最近工作需要，还请大神们帮忙

发自小木虫IOS客户端
赞一下 回复此楼
5楼2016-11-01 16:15:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

塔基希求

新虫 (初入文坛)
请问需要调用哪个模块？最近也在做，毫无头绪

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-12-07 10:43:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏-爱

银虫 (小有名气)
内容已删除
回复此楼
多学多练提升自己
7楼2018-01-06 22:21:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏-爱

银虫 (小有名气)
内容已删除
回复此楼
多学多练提升自己
8楼2018-01-09 08:47:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

涛or16

禁虫 (初入文坛)
本帖内容被屏蔽
9楼2018-01-10 01:00:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
