[求助] Ansys Workbench 面体中如何加印记边？ 已有1人参与

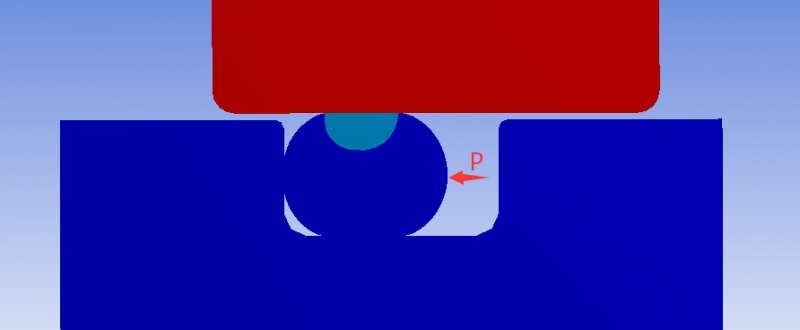

我在仿真一个O形圈的流体密封结构，简化为2D轴对称，采用面体结构分析；需要在O形圈的流体一侧施加流体压力，可在施加载荷Pressure（normal to）时，作用边都只能选O形圈的整个圆边，无法选择有压力的半个圆边，不知道怎么解决？
看到书中有说实体模型中施加印记面，不知道面体中可不可以加印记边，做半个圆印记边来加载荷？求教！

Ansys Workbench 面体中如何加印记边？
回复此楼

» 猜你喜欢
1楼 2016-01-29 10:53:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haoshuai641

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
可以用投影工具来做。
赞一下 回复此楼
人生得意须尽欢
2楼2016-01-29 18:05:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

燕赵之盟

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by haoshuai641 at 2016-01-29 18:05:45
可以用投影工具来做。

你好：
     我这个是2D面体结构，不知如何做投影半个圆边，然后施加载荷于半个圆边，但载荷实际作用于整个圆？我是新手，还请详细指教一下！
赞一下 回复此楼
3楼2016-01-31 10:02:22
